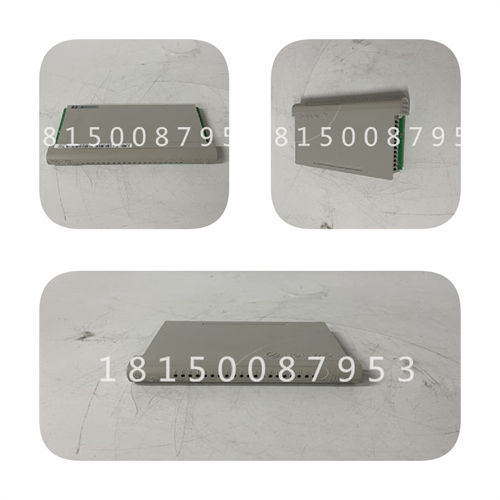

DPM-MC2 EATON 通信模块

　　DPM-MC2 EATON 通信模块

　　品牌：EATON

　　型号：DPM-MC2

　　产品描述

　　插头连接器和连接器分配符合Profibus标准（EN50170）。只有

　　提供收发器信号和具有用于线路终端的电源的终端。

　　连接器分配

　　针脚编号信号说明

　　1数控

　　2数控

　　3 RxD/TxD-P接收/发送数据-P

　　4 CNTR-P控制-P（代表控制）

　　5 DGND数据接地（终端）

　　6 VP电压加（终端）

　　7数控

　　连接器

　　9极

　　8 RxD/TxD-N接收/发送数据-N

　　DSub内螺纹9 nc

　　外壳屏蔽电缆屏蔽

　　电源端子DGND（0V，针脚5）和VP（+5V，针脚6）仅用于电源

　　不得用于任何其他用途。CNTR-P信号

　　（针脚4）与中继器一起使用。

　　总线段在两端终止。

　　每个总线段激活不超过2个总线终端！

　　两个总线终端中至少有一个由总线站供电！
