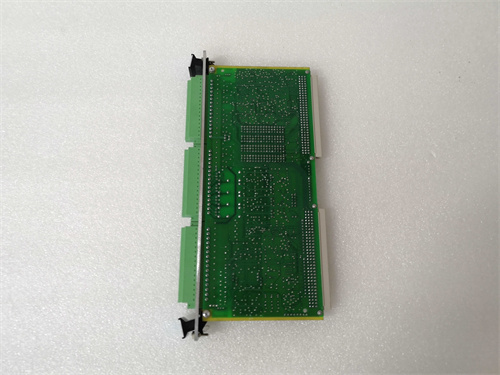

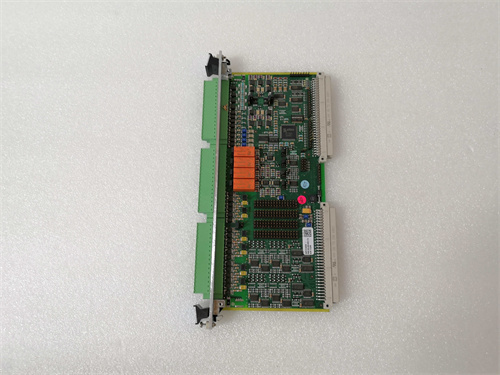

核心设备为VIBRO METER IPC704 244-704-000-042，这是一款由维博 meter（VIBRO METER）推出的工业级在线振动监测与保护模块，专为旋转机械（如燃气轮机、蒸汽轮机、大型电机）的振动、转速及相位参数监测设计，可实时识别设备故障并触发保护动作，广泛应用于电力、航空航天、石油化工等高端装备领域。产品链接待后续提供，当前基于其核心功能与应用场景展开详细说明。
VIBRO METER IPC704 244-704-000-042 隶属于维博 meter 700 系列监测模块产品线，定位为 “高精度旋转机械状态监测单元”，核心功能是通过接入振动传感器（如电涡流传感器、加速度传感器）、转速传感器（如光电编码器）的信号，实现多参数实时分析与故障预警。
这款模块的核心优势在于 “一体化监测与保护”—— 不仅能采集振动幅值（径向 / 轴向）、转速、键相相位等基础参数，还内置了转子不平衡、轴承磨损、轴系不对中等故障诊断算法，可通过软件直接生成 “设备健康度报告”，无需依赖外部诊断系统。在实际应用中，VIBRO METER IPC704 244-704-000-042 常与维博 meter VM600 监测系统配套使用，例如在燃气轮机机组中，它可同时监测 4 个轴承的振动信号（采样率高达 10kHz）和转子转速（范围 0-30000rpm），当振动幅值超过预设阈值（如 10mm/s）时，立即输出继电器信号触发机组降负荷或紧急停机，避免设备损坏。
此外，VIBRO METER IPC704 244-704-000-042 具备极强的环境适应性，能在 - 40℃~+70℃的宽温域、高振动（≤20g）、强电磁干扰（EMC 符合 EN 61000-6-4 标准）环境中稳定运行，是高端旋转机械 “预测性维护” 体系的核心组件。
- 高精度与高响应速度：VIBRO METER IPC704 244-704-000-042 采用 16 位 AD 转换器和 10kHz 高采样率，可捕捉转子高频振动信号（如 1000Hz 以上的共振信号），振动测量精度达 ±0.5% 满量程，转速测量分辨率 0.1rpm，能精准识别 “转子早期不平衡”（振动幅值变化≥0.5mm/s）等微小故障。
- 内置故障诊断算法：模块预装维博 meter 专利的 “机械状态评估算法”，可自动分析振动频谱（如 1 倍频、2 倍频、3 倍频成分占比），判断故障类型（如 1 倍频过高对应转子不平衡，2 倍频过高对应轴系不对中），并生成可视化报告，无需工程师手动分析频谱图，降低运维门槛。
- 高可靠性与安全性：具备 “双重故障保护” 机制 —— 硬件层面采用隔离设计（传感器信号与电源 / 输出端隔离电压 2500V AC），软件层面支持参数备份与恢复，避免模块故障导致监测中断；同时继电器输出具备 “失电保护” 功能（失电时默认触发停机，保障设备安全）。
- 灵活的系统集成：除适配维博 meter 自有监测系统外，VIBRO METER IPC704 244-704-000-042 支持 Modbus TCP 协议，可无缝接入西门子 WinCC、罗克韦尔 FactoryTalk 等上位机软件，也可与电厂 SIS 系统（厂级监控信息系统）对接，实现设备状态的远程监控与历史数据追溯。
- 电力行业 —— 燃气轮机振动监测：在联合循环电厂的燃气轮机机组中，VIBRO METER IPC704 244-704-000-042 安装于机组监测机柜内，4 路振动通道接入 4 个轴承的电涡流传感器（监测径向振动），2 路转速 / 键相通道接入光电编码器；模块实时分析振动频谱，当发现 “2 倍频振动幅值增长 10%”（提示轴系不对中）时，立即通过继电器输出触发 “降负荷” 指令，并上传报警信息至 SIS 系统，避免机组因严重不对中导致轴承烧毁。
- 航空航天 —— 航空发动机测试台：在航空发动机地面测试台中，模块接入加速度传感器（监测发动机机匣振动）和高精度转速传感器，采样率设为 10kHz，捕捉发动机从怠速（3000rpm）到最大转速（25000rpm）过程中的振动变化；测试数据通过 Ethernet 实时上传至测试上位机，用于分析发动机动态平衡性能，为发动机调试提供数据支撑。
- 石油化工 —— 离心式压缩机保护：在炼油厂的离心式压缩机系统中，VIBRO METER IPC704 244-704-000-042 监测压缩机转子振动和转速，当振动幅值超过 15mm/s（预设停机阈值）或转速突降（提示喘振）时，立即输出停机信号切断压缩机电源，并保存故障前 10 秒的振动波形数据，方便工程师事后追溯故障原因。
- 根据设备类型与参数选型：若监测对象为燃气轮机、航空发动机等高端旋转机械（需高频振动监测），VIBRO METER IPC704 244-704-000-042 是最优选择；若监测普通电机（振动频率低），可选择同系列简化版 IPC702 模块（2 路振动 + 1 路转速，成本更低）。
- 传感器匹配确认：若选用第三方传感器（如本特利 3300），需提前确认传感器信号类型（如电涡流传感器输出为 5Vpp 差分信号）与模块输入兼容性，必要时搭配信号转换器（如 VIBRO METER 2100 信号调理器）。
- 冗余配置需求：对于单机容量≥300MW 的火电机组汽轮机，建议采用 “双模块冗余” 配置（2 台VIBRO METER IPC704 244-704-000-042 监测同一设备），避免单模块故障导致监测失效。
- 安装与接地规范：模块需安装在远离大功率设备（如变频器、变压器）的位置，避免电磁干扰；机柜接地电阻需≤4Ω，传感器信号电缆需采用屏蔽层单端接地（仅在模块端接地），防止接地环路引入干扰。
- 参数校准与备份：每年度需使用 VIBRO METER 专用校准仪（如 VM600 Calibrator）对振动 / 转速通道进行精度校准；模块参数（如报警阈值、采样率）设置完成后，需通过软件备份至本地，避免模块故障导致参数丢失。
- 故障数据留存：模块支持 “故障波形录制” 功能（可录制故障前 10 秒、故障后 5 秒的振动波形），建议开启该功能，便于事后通过维博 METER 诊断软件（如 VM600 Diagnostic Studio）分析故障根源，优化设备维护策略。
