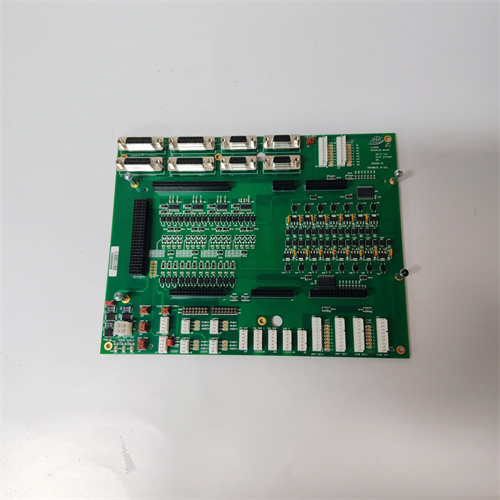

DELTA TAU CLIPPER INTERFACE BOARD 603926-101

产品概述

DELTA TAU CLIPPER INTERFACE BOARD 603926-101 是德尔塔（Delta Tau）数据系统公司为其Clipper系列多轴运动控制器设计的一款关键接口板卡。该产品并非传统的PLC模块，而是高端数控（CNC）和精密运动控制系统的核心组成部分。这块接口板在Clipper控制器与外部设备之间扮演着至关重要的“桥梁”角色，它提供了与电机驱动器、编码器、I/O模块、手轮及其他外围设备进行高速、精确通信的物理和电气连接通道。DELTA TAU CLIPPER INTERFACE BOARD 603926-101 的设计旨在实现极低的通信延迟和极高的信号完整性，以满足半导体设备、激光加工、机器人、高精度机床等应用对纳米级运动精度的要求。对于使用Clipper控制器的系统集成商和维护工程师而言， DELTA TAU CLIPPER INTERFACE BOARD 603926-101 是保障整个运动控制系统稳定、精准运行的硬件基石。

产品参数

• 品牌与型号： DELTA TAU Clipper Interface Board 603926-101

• 产品系列： 德尔塔 Clipper 系列运动控制器接口板。

• 板卡类型： 主接口板或扩展接口板，通常安装在Clipper控制器机箱的指定插槽内。

• 关键接口与功能：

  • 电机驱动器接口： 提供多轴（例如4轴、8轴或更多）的高性能模拟量指令输出（±10V）或数字脉冲/方向输出，用于连接伺服或步进电机驱动器。

  • 编码器反馈接口： 提供对应轴数的高频编码器输入通道（支持差分线路驱动器信号，如RS-422），用于接收来自伺服电机或直线光栅尺的位置反馈。

  • 数字量I/O： 提供大量的通用数字输入（DI）和数字输出（DO）点，用于限位开关、原点传感器、驱动器使能、报警等信号。

  • 专用通信接口： 可能包含用于连接手轮（MPG）、高速串行总线（如MECHATROLINK-III, Ethernet-based MACRO）或额外I/O扩展板的接口。

• 电气特性：

  • 分辨率： 支持极高分辨率的编码器反馈（如每转数百万计数）。

  • 更新率： 与Clipper控制器的DSP核心紧密耦合，支持极高的伺服闭环更新率（通常可达数万赫兹）。

• 物理连接： 通常通过高密度、坚固的D-Sub或带状电缆连接器与外部设备相连。

优势与特点

1. 极致的性能与低延迟： DELTA TAU CLIPPER INTERFACE BOARD 603926-101 与Clipper控制器的DSP架构深度优化，实现了从控制算法计算到物理信号输出的最短路径和极低延迟。这对于需要极高带宽和快速动态响应的精密运动控制应用至关重要。

2. 卓越的信号完整性与抗干扰能力： 板卡设计采用高质量的组件和严谨的布局布线，对模拟指令和编码器反馈等微弱信号提供了出色的噪声抑制和隔离保护。这确保了在复杂的工业电磁环境下，运动指令和位置反馈的绝对准确，是实现纳米级定位精度的基础。

3. 高度的集成与配置灵活性： 该接口板将多轴驱动、反馈和通用I/O功能集成于一体。通过德尔塔的PMAC（可编程多轴控制器）软件，用户可以灵活配置每个接口的功能（如选择模拟量或脉冲输出模式），并轻松分配大量的I/O点，适应各种复杂的机器自动化需求。

4. 与Clipper生态系统的无缝兼容： 作为原装接口板，603926-101 在电气特性、机械尺寸和固件驱动上与特定的Clipper控制器型号完美匹配。这种兼容性确保了系统发挥其设计的最佳性能，并简化了故障诊断过程。

5. 强大的同步与多轴协调能力： 板卡上所有轴的指令输出和编码器输入均由同一时钟源同步，使得Clipper控制器能够实现真正的硬实时多轴插补和电子齿轮/凸轮等高级运动控制功能。

应用领域与案例

DELTA TAU CLIPPER INTERFACE BOARD 603926-101 专为对运动精度、速度和动态性能有极端要求的尖端装备制造业设计。

• 案例一：半导体晶圆检测设备

  • 应用： 控制高精度XY载物台和聚焦轴（Z轴），进行快速、稳定的扫描定位。

  • 角色： 该接口板将控制器生成的高速、高分辨率运动指令发送给直线电机驱动器，并实时读取来自光栅尺的纳米级位置反馈，形成超精密闭环控制，确保检测探头能准确对准每一个芯片单元。

• 案例二：飞秒激光微加工系统

  • 应用： 协调控制三维运动平台，实现复杂三维轨迹的激光雕刻或切割。

  • 角色： DELTA TAU CLIPPER INTERFACE BOARD 603926-101 负责多轴的同步运动输出，其低延迟和高同步性保证了激光光斑能在微米尺度上精确跟随预设的三维路径，实现高质量加工。

• 案例三：高端并联机构（Delta）机器人

  • 应用： 驱动高速Delta机器人进行拾放操作。

  • 角色： 该板卡同时控制机器人的3-4个伺服轴，其极高的伺服更新率和精准的同步确保了各轴联动的高度协调，从而实现机器人在高速运动下的平稳、精准定位，满足高速生产线节拍要求。

与竞品对比

与西门子Simotion、倍福（Beckhoff）TwinCAT CNC或科尔摩根（Kollmorgen）AKD驱动器的集成控制器相比，DELTA TAU CLIPPER INTERFACE BOARD 603926-101 所代表的Clipper解决方案的核心优势在于：

• 在超高精度与高性能市场的领导地位： 德尔塔在要求最严苛的半导体、光子学等领域的运动控制市场占据领先地位，其硬件和算法针对纳米级精度和超高动态响应进行了极致优化。

• 无与伦比的灵活性与可编程性： PMAC软件提供了底层访问能力，允许工程师编写高度定制化的控制算法和轨迹规划，超越了大多数品牌预封装功能块的限制。

• 强大的第三方系统集成接口： Clipper系统通常作为“控制核心”被集成到更复杂的专用设备中，其丰富的接口和开放的架构便于与视觉系统、激光器等第三方子系统深度集成。

选型建议与注意事项

1. 严格匹配控制器型号与版本： 此接口板 603926-101 必须与指定型号的Clipper控制器主体（Chassis）和固件版本完全匹配。选型时必须参考德尔塔官方为该控制器型号提供的硬件配置指南。

2. 详细规划轴数与I/O需求： 明确机器所需的控制轴数、各轴所需的指令和反馈类型（模拟量/脉冲、编码器类型），以及所需的数字I/O点数。确保所选接口板的资源满足所有需求并预留余量。

3. 重视电缆与接线的专业性： 连接电机驱动器、编码器和I/O的电缆必须使用高质量的屏蔽电缆，并严格按照手册要求进行端接和接地。劣质或错误的接线是导致性能下降或故障的主要原因。

4. 软件配置与参数调谐： 安装后，必须使用PMAC IDE或Pewin32 Pro等软件对接口板进行正确的硬件配置、电机和反馈参数设定，并进行精密的伺服环（位置环、速度环、电流环）参数整定。

5. 通过官方或顶级代理商采购： 此类高精度、高价值的专用板卡，必须通过德尔塔数据系统公司或其授权的顶级运动控制解决方案代理商采购，以确保获得正品、技术支持和固件更新。仿冒品风险极高。更多信息请查询 DELTA TAU CLIPPER INTERFACE BOARD 603926-101。

6. 由专业运动控制工程师实施： 该板卡的安装、配置和调试必须由精通德尔塔PMAC编程和运动控制理论的专业工程师完成。不正确的配置可能导致设备损坏或性能严重不达标。操作前务必进行充分的静电防护（ESD）。所有参数配置应做好备份。
