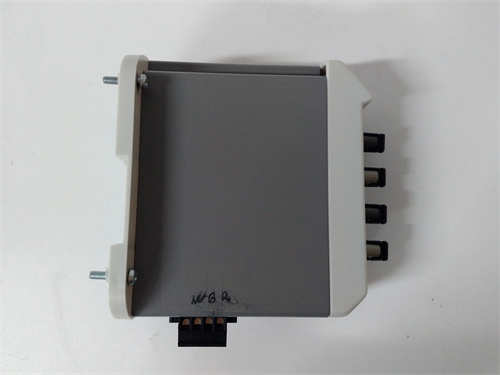

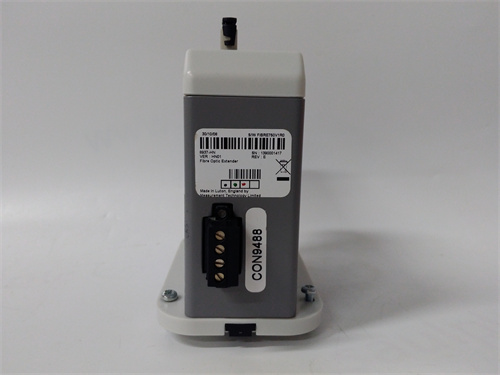

MTL 8937-HN

产品描述

MTL 8937-HN 是MTL Instruments（现属于倍加福Pepperl+Fuchs集团）公司生产的一款高等级、高密度安全栅模块。该产品属于MTL 8000系列智能安全栅/隔离器产品线，专为在危险区域（如石油化工、制药等存在爆炸性气体的环境）与安全区域的控制系统之间，提供安全、可靠的信号隔离与能量限制接口而设计。具体而言，MTL 8937-HN 是一款通道密集的模块，用于处理来自危险区域的电流或电压信号，将其转换为标准、安全且电气隔离的信号，供位于安全区的DCS、PLC或控制系统读取。在构建符合IECEx、ATEX等国际防爆标准的自动化系统时，MTL 8937-HN 是确保系统本质安全和信号完整性的关键组件。工程师可以通过访问 MTL 8937-HN 产品页面 获取详细的技术资料和认证证书。在许多大型流程工厂的机柜中，可以看到多块MTL 8937-HN 模块整齐排列，它们作为信号的“安全卫士”，守护着整个工厂的控制中枢。

产品参数

• 产品系列： MTL 8000 系列回路供电型隔离安全栅。

• 通道配置： 高密度设计，通常为8通道隔离器/安全栅。

• 防爆认证： 符合 ATEX、IECEx、UL、CSA 等标准，满足 [Ex ia] IIC / [Ex ia Ga] 等级，可用于 0区、1区、2区（气体）及 20区、21区、22区（粉尘）危险场所。

• 输入信号：

  • 支持从危险区域来的 4-20mA 或 0-20mA 二线制变送器信号（回路供电），或其他电压/电流信号。

  • 本质安全输入，能量受限。

• 输出信号：

  • 向安全区控制系统输出 4-20mA 或 0-20mA 信号。

  • 与输入、电源及通道间全隔离。

• 电源供应： 模块需要外部安全区电源供电（通常为 24 VDC），并为所有通道提供工作能量。

• 隔离性能： 输入/输出/电源/通道之间具有高等级的电气隔离（如 1500 Vrms），有效抑制接地环路干扰和共模电压。

• 精度与响应： 高精度（典型值 ±0.1% of span），快速响应时间。

• LED 指示灯： 每通道通常配备独立的电源/通信/故障状态指示灯。

• 安装方式： DIN 导轨安装，紧凑型设计，节省盘柜空间。

优势与特点

1. 极高的安全性与权威认证： MTL 8937-HN 的核心价值在于其提供的本质安全（IS） 保护。它通过精密的能量限制电路，确保即使在故障条件下，传递到危险区域的能量也足够低，不足以点燃指定的爆炸性气体，是构建安全防爆系统的基石。

2. 高密度与节省空间： 单模块集成8个独立通道，极大地提高了控制柜的空间利用率，减少了接线复杂度，降低了单个通道的安装成本，特别适合于测点密集的大型项目。

3. 卓越的信号完整性： 提供输入、输出、电源及通道间的全面隔离，有效消除接地环路、共模干扰和电势差对测量信号的影响，保证了在恶劣工业环境下的信号传输精度和系统稳定性。

4. 高可靠性： MTL作为行业领导品牌，其产品以坚固耐用、长期稳定性高而闻名。MTL 8937-HN 采用高质量的元件和稳健的设计，适用于严苛的工业环境。

5. 易于安装与维护： 模块化、DIN导轨安装设计，配合清晰的接线图和通道状态指示灯，使得安装、调试和故障排查都非常简便，降低了工程和维护成本。

应用领域与案例

MTL 8937-HN 广泛应用于任何需要将现场仪表信号安全接入控制系统的存在爆炸性危险环境的行业。

• 石油天然气与炼油： 用于连接位于罐区、钻井平台、管道泵站、工艺装置等危险区域的压力变送器、温度变送器、液位计和流量计。

  • 应用案例： 在一个海上石油平台的中央控制系统中，数百台位于Class I, Division 1危险区域的仪表（如井口压力变送器、分离器液位计）的4-20mA信号，均通过MTL 8937-HN 安全栅模块接入位于安全区的DCS。这些模块确保了即使在仪表线路短路或故障时，也不会将危险能量引致危险区，同时为DCS提供了干净、隔离的测量信号。

• 化工与制药： 用于反应釜、溶剂回收区、粉末处理区域的传感器信号隔离。

• 油气储运与LNG： 用于储罐、装车臂、压缩机房的仪表信号保护。

• 涂料与精细化工： 用于存在可燃蒸汽或粉尘的生产车间。

与竞品对比

选型建议与注意事项

1. 首要确认防爆要求： 必须根据现场的危险区域划分（Zone 0/1/2 或 Division 1/2）、气体组别（IIC, IIB, IIA）和温度组别（T1-T6），选择具有相应认证的 MTL 8937-HN 型号。这是选型的法律和技术底线。

2. 匹配现场仪表： 确认现场仪表是否为本安型（IA）设备，并检查其安全参数（Ui, Ii, Pi, Ci, Li）是否与MTL 8937-HN 的安全参数（Uo, Io, Po, Co, Lo）满足“实体参数匹配”原则，这是构成有效本安回路的关键。

3. 信号类型与供电： 明确输入信号类型（如两线制4-20mA回路供电）和所需的输出类型，确保模块功能匹配。注意模块自身需要外部供电。

4. 系统接地与布线： 本质安全系统对接地有严格要求。必须按照规范，在安全侧设置独立的“本安接地系统”，并与保护接地分开。本安信号线与非本安信号线应分开敷设在不同的线槽或保持足够间距。

5. 认证与文件： 采购时应索取产品对应的防爆合格证和安全参数控制图，这些是工程验收和设备合规性的必要文件。

6. 专业安装与维护： 建议由经过防爆知识培训的技术人员进行安装和调试，确保所有接线、接地和标识符合本安系统规范。
