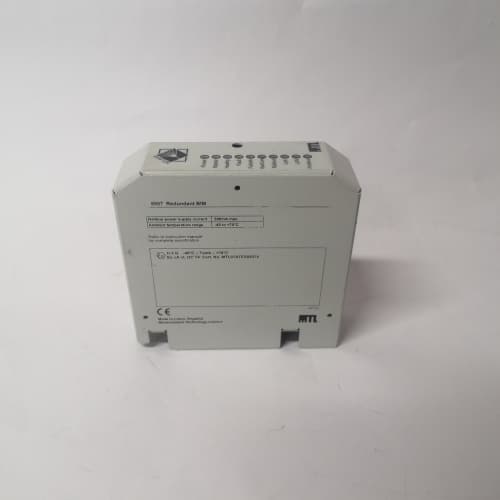

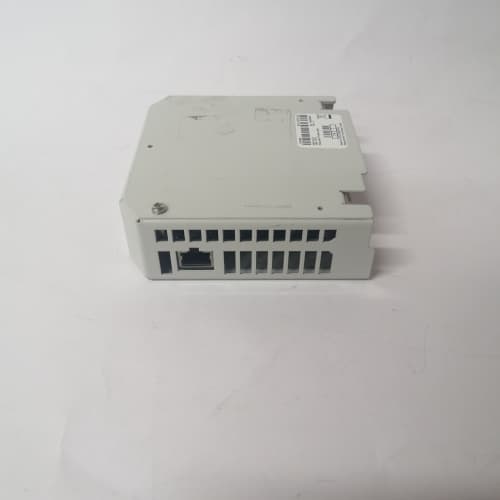

MTL 5541

产品概述

MTL 5541 是英国M.T.L.仪器仪表集团（现属于美国Cooper Industries旗下，并在过程安全领域享有盛誉）推出的一款关键安全相关设备。具体而言，MTL 5541 是一款齐纳安全栅，属于本质安全防爆系统中的核心组件。它被设计用于安装在安全区（如控制室）与危险区（如存在可燃性气体、粉尘的现场）之间的交界处。MTL 5541 安全栅的主要功能是限制从安全区传到危险区的电能（电压和电流），确保即使安全区设备发生故障，传递到危险区的能量也足够低，不足以点燃特定的爆炸性气体混合物，从而为现场的本安设备（如变送器、接近开关）提供安全保障。这款5541安全栅以其可靠性和广泛的应用认证，在石油、化工、制药等流程工业中扮演着至关重要的“安全守门员”角色。

产品参数

• 产品型号： 5541

• 品牌： MTL (Measurement Technology Ltd.)

• 产品系列： MTL 5000 系列齐纳安全栅

• 设备类型： 齐纳二极管型本质安全栅

• 认证标准： 符合 ATEX、IECEx、NEPSI (中国防爆) 等国际和地区本质安全标准。

• 防爆标志： 典型为 [Ex ia] IIC，表示可用于最高级别的气体环境（如氢气、乙炔）。

• 关键电气参数：

  • 安全端电压（Um）： 允许施加在安全栅安全侧（连接控制系统侧）的最高电压，通常为250V AC/DC。

  • 开路电压（Uoc）： 在故障条件下，安全栅危险侧（连接现场侧）可输出的最大电压。此值低于所保护气体的最小点燃电压。

  • 短路电流（Isc）： 在故障条件下，安全栅危险侧可输出的最大电流。此值低于所保护气体的最小点燃电流。

  • 允许分布电容（Ca）和电感（La）： 安全栅允许连接的危险区现场电缆的最大等效电容和电感值。

• 通道类型： 通常为单通道，用于一个信号回路。有用于模拟量（4-20mA）和开关量信号的不同型号。

• 安装方式： 标准DIN导轨安装，需配备专用的接地汇流条以实现可靠的系统接地。

• 接线方式： 通过螺丝端子连接。

• 工作温度： 工业级宽温范围。

优势与特点

1. 最高的本质安全认证等级： MTL 5541 通常具有[Ex ia] IIC等级的认证，这意味着它能为所有气体和蒸汽分类（IIC为最高）的危险区域提供保护，为用户提供了最广泛的应用灵活性和最高的安全信心。

2. 经过全球验证的可靠性： MTL是本质安全领域的先驱和领导者，其齐纳安全栅设计经典、原理可靠，在全球范围内有数十年的成功应用历史，是许多工程规范中的指定或首选品牌。

3. 维护简单，无需额外电源： 齐纳安全栅是被动器件，工作时不需要单独的电源供电（与隔离式安全栅不同），简化了系统设计和供电需求。其状态可通过检查接地和回路完整性进行验证。

4. 紧凑且模块化的设计： MTL 5541 体积小巧，支持高密度安装在DIN导轨上，节省控制柜空间。模块化设计便于单个通道的维护和更换，不影响其他回路。

5. 强大的系统接地要求带来高安全性： 齐纳安全栅的高可靠性依赖于一个低阻抗、高完整性的系统接地。这种强制性要求虽然增加了安装复杂性，但也促使整个安全回路建立起坚实的安全基础。

应用领域与案例

MTL 5541 专门用于需要本质安全防爆的流程工业现场。

• 应用领域：

  • 石油与天然气开采、输送及炼化

  • 化工与精细化工生产装置

  • 制药与生物工程

  • 油漆、涂料及油墨制造

  • 粮食加工与仓储（粉尘防爆）

• 应用案例：
  在一个化工厂的罐区，需要监测多个储罐的液位。现场安装的是本安型雷达液位计（工作电压低，内部能量受限）。每个液位计的4-20mA信号回路由一根电缆引回至位于安全区的控制室DCS系统。在进入控制室前，每个信号回路都必须串联一个MTL 5541安全栅。5541安全栅安装在机柜内的接地汇流条上。它的作用是将DCS卡件可能出现的最高250V的故障电压，限制到危险侧一个绝对安全的水平（例如Uoc<30V， Isc<100mA）。这样，即使DCS卡件意外窜入高电压，也不会在连接液位计的电缆端产生能点燃罐区可燃气体的电火花，从而确保了整个测量系统的本质安全。

与竞品对比

• vs. 隔离式安全栅： 隔离栅除了限能，还提供信号隔离、转换和配电功能，且不需要独立的系统接地。MTL 5541 齐纳栅的优势在于原理简单、可靠性极高、无需供电、成本通常更低，并且在某些严格的规范或传统设计中仍被强制要求使用。

• vs. 其他品牌齐纳安全栅： 市场上存在多家供应商。MTL 5541 的核心竞争力在于其品牌在本质安全领域的权威地位、全球广泛接受的认证以及庞大的现有安装基础。其产品质量和一致性备受信赖。

• vs. 增安型或隔爆型保护： 这是不同的防爆型式。本安型（依靠5541实现）允许在带电情况下对现场仪表进行维护，并且仪表可以做得更小巧，是当前最先进和灵活的防爆方案之一。

选型建议与注意事项

1. 认证与环境匹配： 必须根据项目所在地和最终用户要求，选择具有相应认证标志（如ATEX， IECEx， NEPSI）的型号。并确认其气体组别（IIC）和温度组别满足现场危险区域划分的要求。

2. 严格的系统接地： 齐纳安全栅必须安装在专用、可靠的接地汇流条上，该汇流条的接地电阻必须小于1欧姆（通常要求）。这是保证其安全功能生效的绝对前提，安装后需测量验证。

3. 参数计算与匹配：

   • 安全侧电压（Um）需高于控制系统可能出现的最高故障电压。

   • 危险侧参数（Uoc， Isc）必须低于所连接现场本安仪表的允许输入参数，并留有裕量。

   • 必须计算现场电缆的分布电容和电感，确保其总和小于安全栅允许的Ca和La值。

4. 正确的安装与标识： 安全栅应集中安装，并有清晰的标签，标明对应的回路号和危险区信息。接线应牢固，接地线径需足够粗。

5. 维护与检查： 定期检查接地系统的完整性。在系统扩建或改造时，必须重新进行本安回路计算和验证。更换安全栅时，必须确保新模块的型号和参数与原始设计完全一致。
