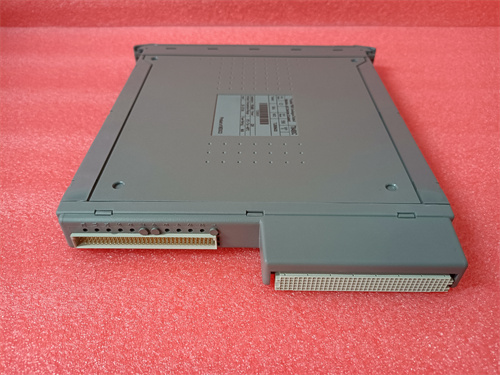

ICS TRIPLEX T8480C

产品概述

ICS TRIPLEX T8480C 是罗克韦尔自动化（Rockwell Automation）旗下ICS Triplex 品牌（专注于高完整性安全与关键控制）推出的一款核心硬件模块。具体而言，它是Trusted® TMR（三重模件冗余）控制系统中的主控制器或处理器模块。该模块是构建最高安全性与可用性控制架构的基石，其内部集成了三套完全独立的、同步运行的处理器电路，通过专有的硬件和软件机制实现“三取二”表决。ICS TRIPLEX T8480C 负责执行用户编写的安全逻辑，处理来自TMR输入模块的信号，并驱动TMR输出模块，是安全仪表系统（SIS）、火气系统（F&G）和关键过程控制（如透平控制）的“大脑”。对于油气、石化、电力等不容有失的行业，选择ICS TRIPLEX T8480C（产品链接：https://www.example.com/ics-triplex-t8480c）意味着为核心保护层配备了经过TÜV SIL 3认证的、能够容忍任何单点故障且持续运行的“决策中枢”，是保障工厂安全运行的最终防线。

产品参数

• 系统架构：三重模件冗余（TMR），单模块内包含三个独立的处理器通道。

• 处理器性能：通常基于高性能的32位或更先进的RISC处理器，三个通道同步运行。

• 内存容量：配备充足的用户程序内存、工作内存和非易失性存储，用于存储逻辑程序和关键数据。

• 表决机制：采用硬件辅助的、高速的同步与表决机制，确保三个通道在每个扫描周期内保持一致，并输出一个已表决的、正确的结果。

• 通信接口：

  • 内部总线：通过高可靠的背板总线与Trusted系统的TMR I/O模块通信。

  • 外部网络：通常支持冗余的以太网接口，用于与上层DCS/SCADA系统、工程师站或历史站进行数据交换，支持Modbus TCP/IP、OPC等标准协议。

• 诊断与监视：内置全面的自诊断功能，持续监控每个处理器通道的健康状况、内存完整性、时钟同步等，任何差异都会被立即检测并报告。

• 热备与维护：支持在线热更换。当模块需要维护时，可插入一个预同步好的备用模块，系统在无扰动的情况下完成切换。

• 安全认证：通常获得TÜV Rheinland的SIL 3认证（符合IEC 61508标准），适用于要求最严格的安全应用。

优势与特点

1. 单模块TMR架构带来的至高安全性与可用性：ICS TRIPLEX T8480C 的核心优势在于将完整的三重冗余集成于单一模块内。这种设计提供了极高的安全故障分数（SFF）和硬件故障裕度（HFT），能够容忍任何一个硬件通道的随机故障，而无需系统停机或降级，实现了安全（Safety）与可用性（Availability）的完美结合，远超“1oo2D”等双冗余架构。

2. 强大的处理能力与确定性响应：模块搭载高性能处理器，能够处理复杂的联锁逻辑和算法。其确定性的扫描周期和硬实时操作系统，确保安全逻辑在精确的时间窗内执行，这对于要求快速响应的紧急停车（ESD）应用至关重要。

3. 无缝的系统集成与工程便利性：作为Trusted系统的一部分，它与专用的TMR I/O模块和Trusted 工程软件完全集成。工程师使用符合IEC 61131-3标准的单一编程环境进行组态，软件会自动管理冗余、同步和表决的复杂性，极大降低了工程实施的难度和出错风险。

4. 卓越的诊断与可维护性：模块提供无与伦比的诊断深度，不仅能定位到模块级故障，更能深入到每个处理器通道和内存区域。结合热插拔功能，使得预防性维护和故障修复可以在不影响过程运行的情况下进行，最大限度地提高了系统的在线时间。

应用领域与案例

ICS TRIPLEX T8480C 专门用于对安全完整性等级要求最高的关键应用。

• 案例一：海上浮式生产储卸油装置（FPSO）紧急关断系统
  在一艘FPSO上，其全船ESD系统由多套Trusted系统构成，核心控制器即为ICS TRIPLEX T8480C。它处理来自遍布船体的压力、温度、液位和火气探测器的数千个信号。当检测到如管道破裂、舱室起火等危险状况时，T8480C 在数十毫秒内解算复杂的关断逻辑，并驱动遍布各工艺区的关断阀，快速隔离危险源。其TMR架构确保即便在控制器内部发生一个随机电子元件故障，关断指令也100%正确执行。

• 案例二：大型天然气液化（LNG）工厂透平压缩机保护
  在LNG生产线的主冷冻压缩机驱动燃机保护系统中，ICS TRIPLEX T8480C 作为专用保护控制器。它实时监测燃机的转速、振动、温度以及压缩机进出口参数。一旦参数超限，它不仅能触发燃机跳闸，还能根据预设的顺序执行一套复杂的泄压和工艺隔离序列，防止设备损坏和次生事故。其高可靠性和快速响应，保护了价值数亿美元的核心动力设备。

与竞品对比

与霍尼韦尔（Honeywell）的安全管理系统（Safety Manager） 或艾默生（Emerson）的DeltaV SIS 等采用“1oo2D”双通道架构的控制器相比，ICS TRIPLEX T8480C 所代表的单模块TMR技术提供了更高的硬件故障容错能力。在双通道系统中，单个危险故障可能导致系统进入降级或安全状态；而TMR系统在单点故障后仍能保持全功能、全安全运行。与同样采用TMR架构的特灵（Triconex）系统相比，ICS TRIPLEX T8480C 将三个通道高度集成在一个模块内，相比之下，特灵的传统架构可能需要三个独立的物理卡件。这使得T8480C 在空间占用、功耗和模块间通信延迟方面具有优势，系统结构更紧凑，可靠性理论值更高。

选型建议与注意事项

1. 选型建议：

   • 安全等级需求分析：首先根据工艺危害分析（PHA）确定所需的安全完整性等级（SIL）。对于要求SIL 3且同时追求高可用性的应用，ICS TRIPLEX T8480C 是理想选择。

   • 系统规模评估：评估I/O点数量、逻辑复杂度和通信需求，确保所选处理器性能满足要求。必要时可咨询罗克韦尔自动化的技术专家。

   • 配套系统规划：ICS TRIPLEX T8480C 需要与Trusted系统的专用机架、电源、TMR I/O模块及工程软件一起使用。必须进行完整的系统配置规划。

   • 获取认证文档：向供应商索取该模块最新的安全认证证书（如TÜV报告），以用于安全合规性验证。

2. 注意事项：

   • 专业的系统工程：安全系统的设计、编程和安装必须由经过严格培训、具备资质的工程师或集成商完成，并严格遵守IEC 61511等安全生命周期标准。

   • 严格的配置管理：对ICS TRIPLEX T8480C（产品链接：https://www.example.com/ics-triplex-t8480c）的任何程序修改、固件升级都必须在受控环境下进行，并执行完整的影响分析和测试验证。必须保存好所有版本的程序和配置备份。

   • 定期功能测试：必须按照安全要求规格书（SRS）制定并执行定期的完整功能测试（PST），以检测并消除可能存在的危险隐匿故障，这是维持SIL认证有效性的强制性要求。

   • 备用模块预同步：为了支持热更换，备用模块必须在离线状态下使用专用工具与运行中的系统进行预同步，确保其数据库和状态一致。这是成功实施在线维护的关键步骤。
