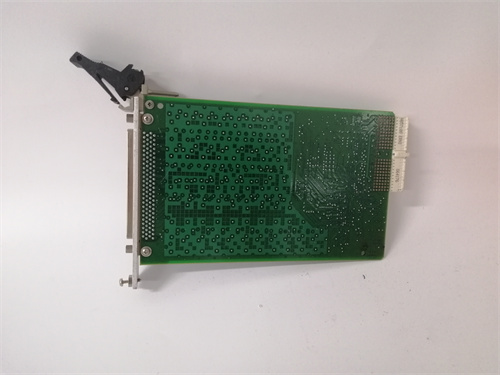

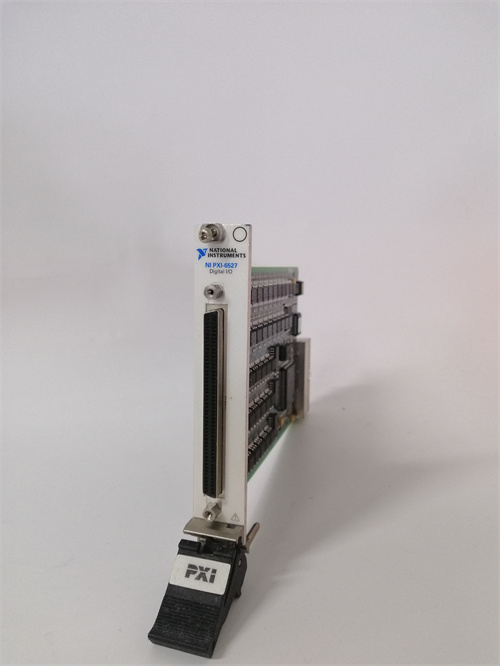

NI PXI-6527

产品概述

NI PXI-6527 是美国国家仪器（National Instruments， NI）公司 PXI平台 中的一款高性能数字I/O模块。该产品是一款 隔离式数字输入/输出模块，专为要求高通道密度、高电压隔离以及卓越可靠性的工业自动化测试、测量与控制应用而设计。NI PXI-6527 在一个紧凑的PXI/PXIe插槽中集成了大量隔离的通道，能够直接连接工业现场的各种开关、传感器和执行器，并在严苛的电气噪声环境下提供可靠的信号交互。如需获取详细的技术规格和驱动下载，请访问：NI PXI-6527产品页面。在自动化测试系统（ATE）、硬件在环（HIL）仿真、工业监控以及数据采集（DAQ）等高端应用中，PXI-6527 是构建高密度、高可靠性数字接口系统的理想选择。

产品参数

• 所属平台： NI PXI / PXI Express 平台。

• 模块类型： 隔离式数字输入/输出（隔离式 DIO）模块。

• 通道数量： 提供高密度通道配置，通常为 32路隔离输入 和 32路隔离输出（共64路），或类似配置。

• 隔离电压： 通道与PXI背板及大地之间具有高等级的电气隔离（例如 250 Vrms 持续隔离），有效防止接地环路、电压浪涌和噪声干扰，保护系统安全。

• 输入特性：

  • 输入类型： 隔离数字量输入，通常支持干接点（触点）或湿接点（带外部上拉/下拉电压）信号。

  • 逻辑电平： 兼容多种电压电平（如5V TTL/CMOS， 12V， 24V），通过外部接线或配置适应。

• 输出特性：

  • 输出类型： 隔离数字量输出，通常为开集（Open-Collector）或开漏（Open-Drain）晶体管输出，需外部上拉电压。

  • 驱动能力： 每通道可提供一定的电流吸收能力（例如 100mA 或更高），用于直接驱动继电器、指示灯或小功率负载。

• 开关频率： 支持高频开关操作，适用于需要快速切换的数字信号发生或采集。

• 连接器： 使用高密度、螺丝端子或D-Sub连接器（如68针VHDCI）的接线盒或前面板适配器与现场信号连接。

• 软件与驱动： 完全兼容NI的软件生态系统，包括 LabVIEW、LabWindows/CVI 和 Measurement & Automation Explorer (MAX)，提供统一的配置、测试和编程接口。

优势与特点

1. 高通道密度与卓越的隔离性能： NI PXI-6527 最显著的优势是在单槽宽度的模块上实现了多达64路的高压隔离通道。这种设计在节省宝贵机箱空间的同时，提供了工业级的噪声免疫力，使其能直接部署在电气环境复杂的工业现场，无需额外的隔离模块。

2. 极高的可靠性与灵活性： 模块设计用于7x24连续运行，具有高可靠性。其输入/输出通道的逻辑电平可通过外部接线灵活适配多种工业标准（如24V PLC电平），通用性强。开集/开漏输出方式也为驱动不同电压等级的负载提供了便利。

3. 强大的NI软件生态系统支持： 得益于与NI软件（尤其是LabVIEW）的深度集成，PXI-6527 的配置、编程和故障诊断异常简便。用户可以利用丰富的函数库和示例程序快速开发复杂的测试、控制或监控应用，显著缩短开发周期。

4. 确定性的高性能： 作为PXI/PXIe模块，它受益于该平台的高带宽、低延迟背板总线，能够实现与系统控制器及其他模块间的高速、确定性数据交换，满足高速测试和实时控制应用的需求。

5. 模块化与可扩展性： 作为PXI系统的一员，PXI-6527 可以与其他数百种NI或第三方的PXI模块（如控制器、仪器卡、运动控制卡）组合在同一个机箱内，构建高度集成、功能强大的混合测试测量与控制系统。

应用领域与案例

NI PXI-6527 主要用于需要大量、可靠数字I/O交互的工业自动化、测试与研发领域。

• 案例一：汽车电子控制单元（ECU）硬件在环（HIL）测试
  在ECU HIL测试台中，PXI-6527 用于模拟车辆上的大量开关信号（如点火开关、按钮、传感器状态）输入给ECU，同时采集ECU输出的驱动信号（如控制继电器、指示灯）。其高密度和隔离特性满足了复杂ECU测试对大量I/O点和电气安全的要求。

• 案例二：工业自动化设备功能测试站
  用于对PLC、变频器或工业机器人控制器等成品进行出厂功能测试。PXI-6527 模块可以模拟现场设备信号（如启动/停止命令、故障信号）输入给被测设备，并读取其输出响应（如状态指示灯、继电器动作），实现自动化测试流程。

• 案例三：发电厂开关柜状态监测与控制系统
  在分布式数据采集系统中，PXI-6527 可以安装在本地采集站，监测数十个断路器、隔离开关的辅助触点状态（DI），并输出控制命令进行远程分合闸操作（DO）。其隔离能力确保了高压开关柜侧与控制系统的安全隔离。

与竞品对比

与传统的 PLC数字量I/O模块、通用数据采集卡 或 其他品牌（如ADLINK， Pickering）的PXI数字I/O模块相比，NI PXI-6527 的核心竞争力在于其 在测试测量领域无与伦比的软件集成度和生态完整性，以及 在高密度隔离I/O方面的综合性能。

• 软件与生态优势： NI的LabVIEW图形化编程环境和丰富的驱动、工具包是其最大护城河。对于需要复杂算法、信号处理或与多种仪器同步的测试系统，选择 PXI-6527 和NI平台能极大降低软件开发难度和集成风险。

• 性能与密度平衡： 相比许多PLC I/O模块，它在单个模块上提供了更高的通道密度和更灵活的电压适配能力。相比非隔离的通用DAQ卡，其工业级隔离设计更适合直接连接工业现场。

• 系统级解决方案： NI提供从机箱、控制器、模块到软件的全套解决方案，确保了系统各部件的兼容性和性能优化，对于构建高可靠性、高复杂度的专业系统而言，整体拥有成本可能更具优势。

选型建议与注意事项

1. 系统架构规划： 确认您拥有或计划构建基于PXI/PXIe平台的控制或测试系统。需要为 PXI-6527 配备兼容的PXI机箱和系统控制器（嵌入式或远程PC）。

2. 信号与负载特性匹配：

   • 输入侧： 明确现场信号是干接点还是湿接点。对于湿接点，需提供合适的外部上拉/下拉电压，并确保在模块输入电压允许范围内。

   • 输出侧： 明确需要驱动的负载类型（电阻性、电感性）、工作电压和电流。确保模块的开集输出能力（电流和耐压）足够，并为感性负载配置续流二极管等保护电路。

3. 隔离与接地设计： 虽然模块本身具备隔离，但正确的系统接地对于保证性能和安全性至关重要。遵循星型单点接地原则，并为系统机箱提供良好的安全接地。

4. 连接与接线： 为 PXI-6527 选择合适的接线盒或前面板适配器。使用高质量的屏蔽电缆连接现场信号，并妥善处理屏蔽层接地，以减少噪声耦合。

5. 软件开发与驱动安装： 安装最新的NI-DAQmx驱动程序和相关软件。在LabVIEW等环境中，利用DAQ助手（DAQ Assistant）等工具可快速进行通道配置和基本测试。对于复杂应用，建议深入学习NI-DAQmx编程模型。

6. 维护与校准： NI模块通常具有很高的稳定性，定期通过MAX进行自检。注意工作环境温度和散热。由于是专业模块，建议通过NI或授权渠道获取备件和技术支持。在进行任何接线或维护前，确保系统断电。
