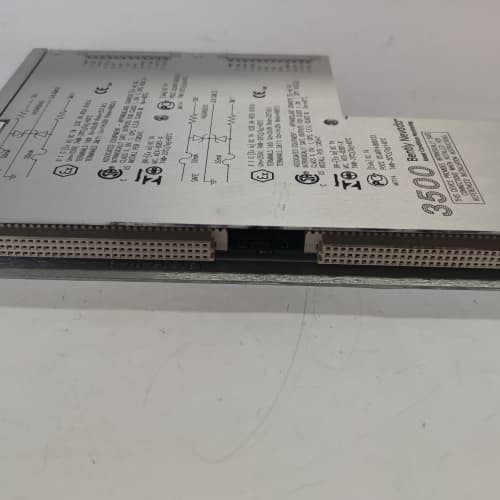

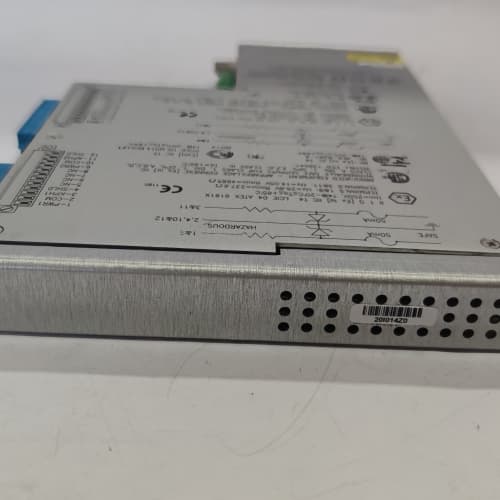

BENTLY 3500/94 145988-01

产品概述

BENTLY 3500/94 145988-01 是本特利内华达（Bently Nevada，现属贝克休斯BHGE旗下）旗舰产品System 3500机械保护系统中的一个关键模块。具体而言，它是一个继电器输出模块。本特利3500系统是全球旋转机械（如汽轮机、燃气轮机、压缩机、发电机、大型泵和风机）状态监测与保护领域的黄金标准。BENTLY 3500/94 145988-01 模块在该系统中的核心作用，是将监测系统对机械故障（如振动超高、位移过大、转速超限等）的判断，转化为可靠的、可直接驱动外部安全设备的开关量动作信号。它接收来自框架内监测模块（如振动监测器、转速表等）的报警或危险指令，并通过其内部高质量的重型继电器触点，去控制现场的停机电磁阀、声光报警器、或向DCS/PLC系统发送停机联锁信号，从而在设备发生严重机械故障时执行紧急保护动作，避免灾难性损坏。选择 BENTLY 3500/94 145988-01，就是为您最关键的高速旋转资产配置了最可靠的“保护动作执行官”。

产品参数

• 所属系统：Bently Nevada System 3500 机械保护系统。

• 模块类型：继电器输出模块。

• 继电器配置：通常提供4个独立的C型（转换型，SPDT）继电器，每个继电器包含一个常开（NO）、一个常闭（NC）和一个公共端（COM）触点。

• 触点容量：继电器触点专为工业控制设计，典型容量为：

  • 5 A @ 30 V DC 或 250 V AC（电阻性负载）

  • 2 A @ 30 V DC 或 250 V AC（电感性负载）

  • 具体容量需以官方数据表为准。

• 输入逻辑：每个继电器通道的驱动信号来自于框架背板，由同框架内的监测模块（如3500/25 键相器模块、3500/42 位移/速度监测器等）的报警或危险输出状态控制。可通过框架组态软件为每个继电器分配特定的报警源（如“通道1危险”、“通道2报警”等）。

• 输出指示：模块前面板为每个继电器配备LED指示灯，显示其驱动状态（通电/断电）和实际的触点状态。

• 电源：由3500框架背板供电。

• 通信与组态：通过专用的3500框架组态接口（RIM模块）和本特利内华达的系统软件进行配置和监控。

• 认证：设计符合API 670等旋转机械保护国际标准。

优势与特点

1. 最高的可靠性设计：作为安全关键系统的一部分，BENTLY 3500/94 145988-01 从元器件选型到制造工艺都遵循最严苛的标准。其重型继电器具有极高的机械和电气寿命，确保在需要动作的瞬间（可能几年才发生一次）绝对可靠。

2. 完美的系统集成性：它是3500系统的原生组件，与监测模块共享同一高可靠性背板和组态环境。这种深度集成避免了外部接线和接口转换带来的不可靠因素，保证了从信号感知到保护动作整个链路的完整性和确定性。

3. 灵活的可配置性：每个继电器都可以通过软件独立配置，指定由框架内任意监测通道的报警或危险信号来驱动。这种灵活性允许用户构建复杂的连锁逻辑（如多参数“与”逻辑触发停机），而无需外部硬接线逻辑。

4. 强大的诊断与状态指示：前面板LED提供清晰的实时状态反馈。此外，模块和继电器的健康状态可以通过系统软件进行监控，部分高级诊断功能可以检测触点粘连或线圈故障等潜在问题。

5. 便于测试与维护：支持在线测试功能。可以在不影响机组运行的情况下，通过软件手动激励继电器，验证其动作是否正确，以及整个停机回路（从继电器到最终执行机构）是否完好，这对于定期安全功能测试至关重要。

应用领域与案例

应用领域：专用于所有装有大型、关键旋转机械的行业，包括石油天然气（管道压缩机、燃气轮机）、发电（汽轮机、发电机）、化工（大型离心压缩机）、冶金（高炉鼓风机）、以及船舶推进等。

应用案例：

• 天然气输送管线离心式压缩机组保护：在压气站，驱动压缩机的燃气轮机和压缩机本身都安装了3500系统监测振动和轴位移。当振动值达到“危险”阈值时，相应的监测模块通过背板向 BENTLY 3500/94 145988-01 模块发送信号。该模块的继电器立即动作，切断燃料气供应阀的电源，迫使燃气轮机快速停机，从而防止压缩机转子与静止部件发生摩擦碰撞，造成数百万美元的损坏和管线停输。

• 火力发电厂汽轮机紧急跳闸系统（ETS）：汽轮机的超速、轴向位移过大、轴承振动过高、润滑油压低等关键参数均由3500系统监测。3500/94 模块的多个继电器触点被串联在汽轮机跳闸电磁阀回路中。任何一个参数达到危险值，对应的继电器动作，回路失电，跳闸电磁阀动作，快速关闭主汽门和调节汽门，实现紧急停机，保障电厂主设备安全。

• 大型合成氨工厂空气压缩机保护：在化肥生产的关键设备——空气压缩机上，BENTLY 3500/94 145988-01 模块的继电器用于驱动控制室内的声光报警器（报警级别）和直接跳闸压缩机电机的高压断路器（危险级别）。它确保了这台单点故障可能导致全厂停车的设备得到最优先、最直接的保护。

与竞品对比分析

与采用通用PLC或DCS的DO模块来执行停机功能，或与其他品牌（如艾默生CSI、申克Vibro-Meter）的机械保护系统自带继电器输出相比，BENTLY 3500/94 145988-01 的核心优势在于：

• 在机械保护领域的专业性与权威性：本特利3500系统是行业事实标准。其继电器模块作为该系统内生的、经过无数关键应用验证的执行部件，在可靠性、抗干扰性和长期稳定性方面享有无可争议的声誉。它不是通用部件，而是为“保护”这一单一使命高度优化的专用部件。

• 系统级的安全保障：作为TÜV认证的安全系统的一部分，其设计遵循安全完整性等级（SIL）的原则。与外部通用系统相比，其架构更简洁，失效模式更明确，更容易进行安全认证和评估。

• 诊断与维护文化：它与整个3500系统的诊断哲学一脉相承，提供了比普通继电器或PLC输出模块更深层次的健康状态信息，契合了现代预测性维护和功能安全测试的要求。
  竞品可能在成本、或与某些特定DCS的深度集成方面有不同优势。但对于新建或改造的关键旋转机械保护项目，尤其是追求最高可靠性和行业最佳实践的项目，BENTLY 3500/94 145988-01 通常是首选和标配。

选型建议与注意事项

1. 系统框架确认：必须确认您拥有或计划采用Bently Nevada System 3500系列框架，并且有可用的插槽。该模块需要安装在3500框架内使用。

2. 继电器需求规划：根据保护方案，确定需要多少个独立的停机或报警输出回路。每个 3500/94 模块提供4个继电器，不够时可增加模块。

3. 负载匹配：详细评估每个继电器输出所要驱动的负载（跳闸电磁阀、报警灯、DCS输入点）的电压、电流类型（直流/交流）和性质（阻性/感性）。确保负载在继电器触点的额定容量范围内，对于感性负载必须留足裕量。

4. 组态软件与技能：配置该模块需要使用本特利内华达的专用组态软件（如System 1*或本地框架组态工具）。需确保有经过培训的人员或可获得厂家的工程服务支持。

5. 严格的接线规范：输出到现场执行机构的接线必须使用高质量电缆，做好屏蔽和接地，避免干扰引入。对于关键停机回路，建议使用双通道或冗余配置以提高可用性。

6. 定期功能测试：必须制定并严格执行定期测试计划，通过软件激励继电器，验证从监测模块到最终执行设备的整个保护回路的功能完好性。这是功能安全管理的核心要求。

7. 备件策略：鉴于其关键性，建议储备备件。采购时需提供完整型号 BENTLY 3500/94 145988-01 及物料号 145988-01，务必通过授权渠道购买以确保兼容性和可靠性。
