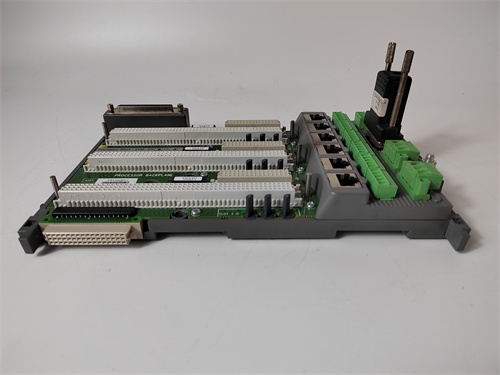

ICS TRIPLEX 9100

产品概述

ICS TRIPLEX 9100 是罗克韦尔自动化（Rockwell Automation）旗下ICS Triplex品牌推出的安全及关键控制系统。这是一个经过TÜV认证的、高度可靠的容错控制系统平台，专门设计用于执行需要最高安全完整性等级（SIL 3 / IEC 61508）和/或高可用性的关键控制与安全保护功能。ICS TRIPLEX 9100 系统广泛应用于石油天然气、化工、电力等过程工业领域，承担着紧急停车系统（ESD）、燃烧器管理系统（BMS）、火气检测系统（F&G）、涡轮机控制以及关键过程控制等任务。该系统以其独特的架构和设计哲学，在保障功能安全的同时，也提供了卓越的可用性，确保关键生产流程在发生单一甚至多重故障时仍能安全运行或有序停车。选择 ICS TRIPLEX 9100，意味着为您的工厂最危险的工艺单元配备了经过全球严苛应用验证的“安全大脑”和“关键控制核心”。

产品参数

• 系统架构：基于三重模件冗余（TMR） 或容错架构。系统由三个完全独立的、同步运行的支路组成，每个支路包含自己的处理器、电源和I/O通信通道。通过硬件表决机制实现故障屏蔽和容错。

• 安全认证：通过TÜV Rheinland认证，符合IEC 61508标准，适用于安全完整性等级SIL 3的应用。同时也符合ISO 13849（机械安全）等标准。

• 可用性：设计目标达到99.999%（“五个九”）以上的高可用性，支持在线维护、热插拔更换，平均无故障时间（MTBF）极长。

• 处理器：采用高性能的容错处理器，三个支路并行执行相同的应用程序，并进行毫秒级的同步和数据交换。

• 输入/输出系统：

  • 模拟量/数字量I/O模块：同样采用容错或表决设计，支持多种信号类型（DI, DO, AI, AO， RTD， TC等）。

  • 智能变送器接口：支持直接连接和诊断符合基金会现场总线（FF）或Profibus PA等协议的智能设备。

• 通信网络：具备高可靠的容错网络，用于控制器间通信、工程师站/操作员站连接以及与企业级系统的集成（通常支持以太网、OPC等）。

• 工程与组态软件：使用专用的、经过安全认证的工程软件（如I/A Series Workbench或其他ICS专用工具）进行逻辑编程、硬件组态和系统诊断。

优势与特点

1. 最高的安全与可靠性：ICS TRIPLEX 9100 的核心优势是其TMR硬件架构。任何单点故障（甚至某些多重故障）都能被系统自动屏蔽，不会导致安全功能丧失或误动作，为实现最高的SIL 3等级提供了硬件基础。

2. 极高的可用性：在实现安全性的同时，系统的高可用性设计最大限度地减少了非计划停车。模块支持在线热插拔，允许在不停机的情况下更换故障部件，极大地提升了生产连续性。

3. 确定性的响应与性能：系统采用硬件同步和表决，响应速度极快且完全确定，不受软件任务调度或网络负载的影响，非常适合对响应时间有苛刻要求的安全联锁和快速控制回路。

4. 全面的诊断与维护能力：系统提供从模块级到通道级的深度诊断信息，能够提前预警潜在故障。结合预测性维护工具，可以有效规划维护活动，降低运维风险。

5. 成熟的工程与生命周期支持：作为罗克韦尔自动化旗下产品，ICS TRIPLEX 9100 拥有全球化的工程服务网络和长期的生命周期支持承诺，保障了从项目设计、实施到后期维护的全过程。

应用领域与案例

应用领域：主要应用于高风险、高价值的流程工业，特别是：石油与天然气（上游开采、长输管线、LNG、炼油）、石油化工、化工、电力（火电、核电）以及制药行业的关键装置。

应用案例：

• 海上石油平台全平台紧急关断（ESD）：平台上的钻井、生产、工艺和公用设施等多个单元的ESD功能都集成在统一的 ICS TRIPLEX 9100 系统中。当任何区域检测到火灾、气体泄漏或关键设备故障时，系统以毫秒级速度可靠地执行预定的关断逻辑，关闭井口阀、工艺阀并关停设备，保障平台和人员安全。

• 大型乙烯裂解炉安全联锁与燃烧器管理：裂解炉的复杂点火序列、火焰监测、燃料安全切断等关键安全逻辑由 9100 系统实现。其高可靠性确保了点火过程绝对安全，防止炉膛爆燃；其快速的响应能力能在任何异常发生时立即切断燃料，防止事故发生。

• 天然气压缩机组综合控制与保护：将压缩机组的调速控制、防喘振控制、机组顺序启停逻辑与安全联锁（如轴承温度超高、振动过大）整合在一个 ICS TRIPLEX 9100 系统内。既实现了高性能的过程控制，又以最高安全等级保障了这台核心设备本身，避免了因控制系统分立带来的接口风险。

与竞品对比分析

与霍尼韦尔（Honeywell）安全管理系统（FSC/SM）、艾默生（Emerson）DeltaV SIS、施耐德电气（Schneider Electric）Triconex 系统相比，ICS TRIPLEX 9100 的核心竞争定位在于：

• 专注于高可用性容错控制与安全的一体化：9100 系统不仅是安全系统（SIS），更是一个强大的容错过程控制系统。它尤其适合那些既要求SIL 3安全等级，又要求控制系统本身具有极高可用性（避免非计划停车）的应用，实现了安全保护与生产连续性的最佳平衡。

• 硬件TMR架构的坚定践行者：与一些采用1oo2D（一带诊断的双重化）架构的系统相比，ICS TRIPLEX 9100 的纯硬件TMR架构在响应确定性、故障屏蔽能力和架构简单性方面有其传统优势，尤其受到青睐经典TMR技术用户的偏爱。

• 罗克韦尔自动化生态系统内的整合：对于已经大量使用罗克韦尔Allen-Bradley控制产品的用户，选择 ICS TRIPLEX 9100 可以更好地与工厂内其他控制系统进行集成，并在服务和支持方面获得协同效应。
  竞品可能在系统集成度（如与DCS的融合）、工程工具易用性或特定行业应用库方面有不同侧重。但在追求极致安全、高可用性且控制逻辑复杂的顶级关键应用场合，ICS TRIPLEX 9100 始终是一个重量级的、经过充分验证的选择。

选型建议与注意事项

1. 明确应用需求：严格区分是纯安全功能（SIS）、纯关键控制，还是两者结合。ICS TRIPLEX 9100 特别适合后者。进行正式的安全完整性等级（SIL）评估。

2. 架构规划：根据安全、可用性和成本预算，确定所需的冗余等级（如TMR或双重化配置的I/O），并设计相应的网络和电源冗余方案。

3. 专业工程能力：系统的设计、编程和调试必须由经过ICS Triplex专业培训并获得资质的工程师完成。使用经过认证的专用工程软件。

4. 严格的测试与验证：必须制定并执行完整的安全生命周期计划，包括工厂验收测试（FAT）、现场验收测试（SAT）以及定期的在线功能测试，以验证系统功能符合安全要求规格书（SRS）。

5. 备件与维护策略：由于系统的高可用性设计依赖于在线更换能力，必须储备关键备件（如处理器模块、电源模块、通信模块）。制定预防性维护和定期测试计划。

6. 变更管理：任何对硬件或软件的修改都必须遵循严格的管理控制程序（MOC），并进行影响评估和重新验证，这是功能安全标准的强制要求。

7. 供应商支持：鉴于系统的专业性，必须确保与罗克韦尔自动化或其顶级授权服务商建立稳固的支持渠道，以获取长期的技术支持、备件供应和生命周期服务。
