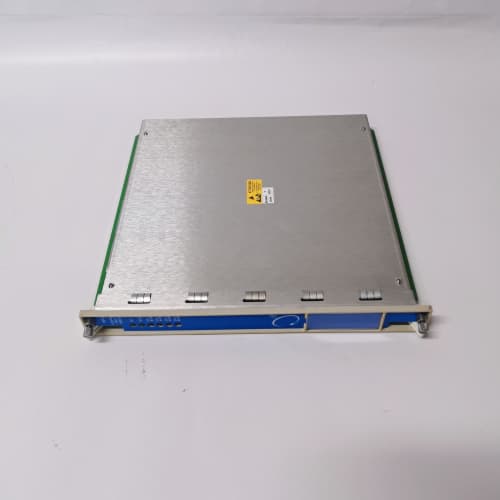

BENTLY 3500/32 125712-01

产品概述

BENTLY 3500/32 125712-01 是本特利内华达（Bently Nevada，现属贝克休斯旗下）System 3500机械保护系统中的一个关键模块。具体而言，它是一款转速/键相器模块。在旋转机械监测领域，转速和相位（键相）信号是进行振动分析、动平衡校正、启停机分析以及实现其他保护功能的基础。BENTLY 3500/32 125712-01 模块正是为此核心需求而设计，它接收来自安装在转子上的键相探头（通常为涡流传感器或磁电式传感器）产生的脉冲信号，精确地测量出转子的转速（RPM）和相位角（相位参考）。该模块提供多种输出，包括模拟量转速信号、数字量转速报警/危险信号以及用于同步数据采集的键相脉冲。作为3500框架的一部分，它是实现机械状态监测、故障诊断和早期预警的关键传感器接口。选择 BENTLY 3500/32 125712-01，意味着为您的关键旋转机械配备了精准可靠的“速度与相位基准源”，是整个监测系统得以有效工作的基石。

产品参数

• 所属系统：Bently Nevada System 3500 机械保护系统。

• 模块类型：转速/键相器模块。

• 输入信号：接收来自涡流键相探头或磁电式转速传感器的脉冲输入信号（通常为电压脉冲）。

• 测量功能：

  • 转速测量：精确计算并显示转子转速（单位：RPM）。

  • 键相测量：识别每转一次的参考脉冲（键相脉冲），为振动信号的相位分析提供基准。

  • 零转速检测：监测转子是否处于静止或极低转速状态。

• 输出信号：

  • 模拟量输出：提供与转速成比例的4-20 mA模拟量信号，可传输至DCS/PLC用于显示或记录。

  • 继电器输出：提供转速报警和危险继电器触点输出（常开/常闭），用于触发外部报警或停机联锁。

  • 键相脉冲输出：提供经过调理的键相脉冲信号，用于同步框架内其他监测模块（如振动监测器）的数据采集。

• 测量范围：支持宽广的转速测量范围（例如0至30,000 RPM或更高，具体取决于配置和探头类型）。

• 精度：高精度转速测量，通常误差小于±1 RPM。

• 动态响应：能够快速跟踪转速变化，适用于启停机瞬态过程分析。

• 诊断功能：具备输入信号丢失（探头故障）、信号幅值过低/过高、模块硬件故障等诊断能力，并通过前面板LED和框架通信上报。

优势与特点

1. 精确可靠的转速与相位基准：BENTLY 3500/32 125712-01 的核心价值在于提供高度精确和稳定的转速与键相信号。这对于分析振动信号的相位关系、识别不平衡、不对中等故障类型，以及实现可靠的超速保护至关重要。

2. 强大的系统集成性：作为3500系统的原生模块，它与框架内的振动监测模块（如3500/42）、通信网关模块等无缝集成。其输出的键相脉冲直接用于同步整个框架的振动数据采集，确保了所有振动数据具有统一的相位参考。

3. 完善的多重输出与保护功能：不仅提供监测数据，还直接提供用于控制的模拟量输出和用于联锁的继电器输出。可以设置多组独立的报警和危险设定值（如升速报警、超速危险、零转速），为机械提供多层次的转速保护。

4. 优异的动态性能：模块能够精确捕捉和跟踪快速变化的转速，如在汽轮机或燃气轮机的启停过程中，为分析转子通过临界转速时的振动行为提供准确的速度轴。

5. 全面的自诊断与维护便捷性：持续监测输入信号质量和模块自身健康状态，预防因传感器故障导致的误保护。模块支持热插拔，便于在线维护和更换。

应用领域与案例

应用领域：所有装有高速旋转机械并需要转速监测与保护的行业，包括：电力行业（汽轮机、燃气轮机、发电机、风机）、石油天然气（压缩机、泵）、冶金、造纸以及船舶推进。

应用案例：

• 300MW汽轮机超速保护与监测：在汽轮机轴上安装一个键相探头，其信号接入 BENTLY 3500/32 125712-01 模块。模块实时计算转速，当转速超过设定的危险值（如3300 RPM）时，其危险继电器立即动作，通过硬接线触发紧急停机电磁阀，防止“飞车”灾难。同时，4-20mA转速信号送入DCS，用于操作员监控和记录。

• 燃气轮机启动过程振动分析：在燃气轮机启动并网过程中，转子会经过几个临界转速区。3500/32 模块提供的精确转速和键相信号，与3500/42振动模块同步，绘制出波特图（Bode Plot）或极坐标图，帮助工程师分析启动过程中的振动特性，评估转子动平衡状态和支撑系统稳定性。

• 大型压缩机组的零转速联锁与盘车控制：在压缩机组停机后，需要投入盘车装置以防止转子热弯曲。BENTLY 3500/32 125712-01 的零转速检测功能，在确认转子完全停止后，发出信号允许盘车电机启动。同时，在运行中若转速低至危险值，也可发出报警。

与竞品对比分析

与通用PLC通过高速计数模块采集转速、或其他品牌（如艾默生CSI、申克Vibro-Meter）的独立转速监测仪表相比，BENTLY 3500/32 125712-01 的核心优势在于：

• 在机械保护系统内的深度整合与协同：它不是孤立的转速表，而是3500整体保护架构中的关键一环。其键相输出直接驱动整个框架的同步采样，这是实现高级振动分析（如阶次分析、启停机分析）的基础，这是通用方案难以实现的。

• 为旋转机械量身定制的专业性能：其测量算法、滤波设置、报警逻辑都是针对旋转机械的动态特性（如齿盘脉冲特性、信号抖动）而优化，在抗干扰和测量可靠性上更专业。

• 高可靠性与安全认证：作为安全相关保护系统的一部分，其设计遵循更严格的可靠性和失效安全原则。其继电器输出常用于直接触发停机，因此其硬件的可靠性和失效模式经过了充分验证。
  通用方案成本可能更低，灵活性更高，但在需要高可靠性保护、深度振动诊断和系统化管理的关键机组上，集成化的 BENTLY 3500/32 125712-01 方案是更专业、更可靠的选择。

选型建议与注意事项

1. 确认探头类型与系统需求：根据机械类型和安装条件，选择合适的键相探头（涡流式或磁电式）。确认所需的转速量程、报警/危险设定值数量以及是否需要模拟量输出。

2. 框架兼容性与槽位：确认现有3500框架的型号和可用槽位，确保模块兼容。通常转速模块需要安装在框架的特定区域。

3. 探头安装与间隙调整：键相探头的安装至关重要。对于涡流探头，需精确调整探头与测速齿盘或键相标记的间隙至推荐值（通常在线性范围中点），并确保标记清晰、唯一（每转一个脉冲）。

4. 组态与设定：使用本特利的组态软件（如System 1*或框架便携式组态器）对模块进行配置，包括探头类型、齿数、报警设定值、输出量程等。参数设置错误将导致测量不准。

5. 信号电缆与屏蔽：使用高质量的同轴电缆或双绞屏蔽电缆连接探头与模块。屏蔽层应在框架端单点接地，避免信号干扰。

6. 测试与校验：安装后，在机组静止时测试零转速和输入信号检测功能。在机组运行后，使用便携式转速表比对读数，校验模块测量精度。定期测试超速保护回路的功能。

7. 备件策略：建议储备关键备件。采购时提供完整型号 BENTLY 3500/32 及备件号 125712-01，通过授权渠道购买以确保正品。
