NI PXI-7340

产品概述与描述

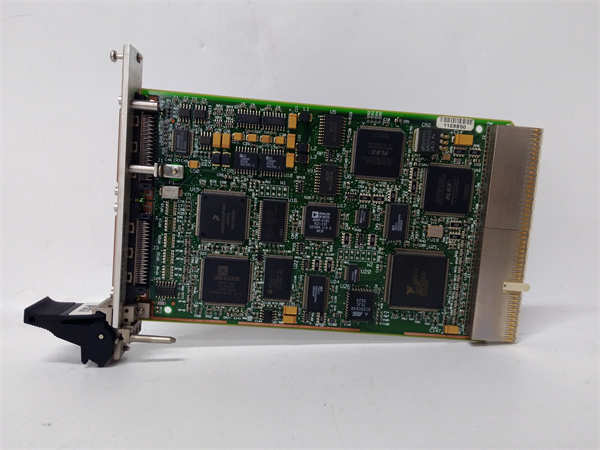

NI PXI-7340 是美国国家仪器（National Instruments, NI）公司生产的一款高性能、高精度的四轴步进/伺服电机运动控制卡。它采用PXI（PCI eXtensions for Instrumentation）总线架构，是一种专为测试、测量与自动化应用设计的高可靠性模块化平台。虽然它不属于传统的PLC模块类别，但在高端自动化、半导体测试、精密组装和实验室自动化等领域，它扮演着“专用运动控制器”的角色，其功能远超普通PLC内置的运动控制模块。该卡的核心功能是生成精确的脉冲序列（用于步进电机）或模拟量指令（用于伺服电机），以控制电机的位置、速度和加速度，实现复杂的多轴同步运动轨迹。通过结合NI的LabVIEW或Measurement Studio等开发软件，用户可以轻松实现点对点运动、电子齿轮、电子凸轮等高级运动控制功能。对于需要高速、高精度和多轴协调运动的应用，NI PXI-7340 提供了一个强大而灵活的解决方案。

详细产品参数

• 制造商 / 品牌： 美国国家仪器（National Instruments, NI）。

• 零件号 / 型号： PXI-7340。

• 模块类型： PXI总线运动控制卡。

• 控制轴数： 4轴独立控制。

• 控制模式：

  • 步进电机控制： 提供脉冲（PULSE）和方向（DIR）信号输出。

  • 伺服电机控制： 提供模拟量（±10 V）输出，用于连接伺服驱动器的速度/转矩指令端。

• 反馈接口： 每轴支持编码器反馈输入（如差分A/B/Z信号），用于实现闭环位置控制或位置验证。

• 关键性能指标：

  • 最大脉冲频率： 高达数MHz（具体取决于型号），决定了电机的最高转速。

  • 位置分辨率： 可编程，通常非常高（如32位计数器）。

• 数字I/O： 提供额外的通用数字输入/输出线，用于限位开关、原点传感器、驱动器使能等信号的连接。

• 连接器： 通过一个或两个高密度D-Sub连接器与外部接线端子板连接。

• 软件支持： 完全兼容NI的运动控制驱动软件（NI-Motion）和LabVIEW、C/C++等开发环境。

主要优势与特点

NI PXI-7340 的核心优势在于其卓越的性能、极高的灵活性以及与NI软件生态系统的无缝集成。它提供比大多数基于PLC的解决方案高得多的脉冲频率和控制带宽，适合要求极高速度和精度的应用。其硬件架构专为确定性的实时控制而优化，确保运动指令的精准执行。最大的特点在于其强大的软件可配置性，用户可以通过NI-Motion驱动和高级编程工具，在不更换硬件的情况下实现从简单的点位运动到复杂的多轴轮廓运动的任意控制算法。该卡支持高级运动控制功能，如直线/圆弧插补、电子齿轮、电子凸轮和事件触发运动，极大地扩展了应用范围。作为PXI平台的一部分，NI PXI-7340 可以与其他数据采集、视觉和仪器模块集成在同一个紧凑机箱内，构建出高度同步的自动化测试或控制系统。

典型应用场景

该运动控制卡主要应用于对运动性能有苛刻要求的非传统PLC领域。在半导体晶圆探针测试台中，NI PXI-7340 用于精确控制探针卡在微米级精度下的移动和对位。在高端电子产品（如手机摄像头模组）的自动化组装线中，它控制精密机械手进行元件的拾取和放置。在生物医学研究的自动化液体处理工作站（移液机器人）中，它负责驱动多轴臂进行快速、准确的样本分液。在3D打印（特别是工业级）和激光加工设备中，它控制着激光头或打印头的复杂轨迹运动。此外，在需要多轴同步的科学实验装置和飞行/汽车模拟器的驱动系统中也常见其身影。

与竞争产品的比较

与集成在标准PLC（如西门子S7-1200/1500的运动控制模块、三菱/欧姆龙的专用运动控制器）内的解决方案相比，NI PXI-7340 在绝对性能（速度/精度）、软件编程的灵活性和系统集成度上通常具有优势，但成本和系统架构复杂度也更高。PLC方案更适用于工厂车间环境下的通用机械控制，而 NI PXI-7340 更偏向于高端的研发、测试和精密制造。与其他专业运动控制卡厂商（如Delta Tau的PMAC， Galil的控制器）的产品相比，NI的优势在于其统一的图形化软件平台（LabVIEW） 和与数据采集、视觉等硬件的天然紧密集成，为用户提供了从测量到控制的一体化开发环境。

选型建议与注意事项

1. 明确性能需求： 确认您的应用所需的最大速度（脉冲频率）、精度（分辨率）和轴数。NI PXI-7340 有多种子型号（如不同最大脉冲频率版本），需选择合适的一款。

2. 系统架构规划： 此卡需要PXI机箱和控制器。您需要规划完整的PXI系统，包括合适槽位的机箱、PXI控制器（嵌入式计算机或桥接器）以及为运动卡供电的机箱电源。

3. 软件投资与技能： 充分发挥其能力需要熟悉NI的软件平台（LabVIEW/Motion）。评估团队的相关技能，或考虑相关的培训与开发支持。

4. 配套硬件选择： 需要选择合适的接线端子板（如NI TB-270X系列）来连接电机驱动器、编码器和传感器。同时，确保所选的电机制（伺服或步进）及驱动器与卡的控制模式和性能匹配。

5. 实时性考虑： 对于要求严格定时和同步的应用，需考虑使用安装了实时操作系统（如NI LabVIEW Real-Time Module）的PXI控制器，以确保运动控制循环的确定性和可靠性。
