BENTLY 3500/42 140471-01

BENTLY 3500/42 140471-01

产品描述

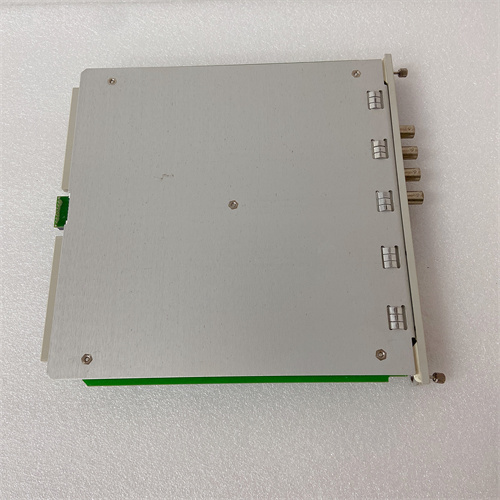

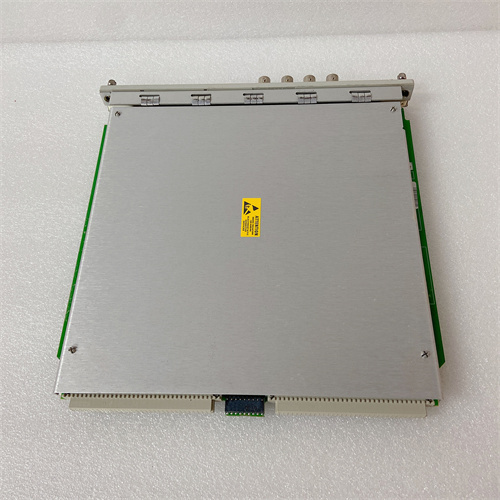

BENTLY 3500/42 140471-01 是贝克休斯Bently Nevada公司著名的3500机械状态监测系统中，一款至关重要的监测模块——双通道位移/速度输入模块。该模块是连接非接触式电涡流位移传感器（Proximitor）与3500系统的核心接口。BENTLY 3500/42 专门用于精确测量和监测大型旋转机械（如汽轮机、燃气轮机、压缩机和大型泵）的轴径向振动（X-Y方向）、轴向位移（推力位置）和转速/相位（Keyphasor）。通过处理来自电涡流探头的信号，它提供了对旋转部件机械健康状况最直接的洞察，是预防性维护和故障诊断的基石。采用 BENTLY 3500/42 意味着为关键机组配备了行业认可的“听诊器”。其部件号 140471-01 明确了该模块的具体版本和配置。要获取详细的技术文档，请访问官方页面：BENTLY 3500/42 140471-01。

产品参数

• 产品类型： 双通道位移/速度监测模块

• 所属系统： Bently Nevada 3500 机械保护与状态监测系统

• 输入通道： 2个独立的位移/速度输入通道。

• 传感器兼容性： 专为连接Bently Nevada的8mm或11mm电涡流位移探头及其配套的延伸电缆和前置器（Proximitor）设计。

• 测量功能：

  • 动态信号： 直接测量轴的相对振动位移（峰-峰值，单位为微米或密尔）。

  • 静态信号（间隙电压）： 测量探头与被测轴表面的平均间隙（DC电压），用于监测轴向位置（如推力轴承磨损）和传感器健康状态。

  • 转速/相位参考（Keyphasor）： 其中一个通道通常可配置为接收Keyphasor信号，用于提供转速和振动相位信息。

• 信号输出： 向3500框架内的监测器模块、中继模块和通信网关提供处理后的动态和静态电压信号。

• 诊断功能： 提供传感器回路故障（开路、短路）、间隙电压超限等诊断。

优势与特点

• 极高的可靠性与诊断能力： 作为安全关键系统的一部分，BENTLY 3500/42 采用冗余电源和严格的“故障-安全”设计。其强大的传感器诊断功能，可提前预警探头或电缆故障，避免保护功能丧失。

• 卓越的测量精度与稳定性： 提供高分辨率、低噪声的信号调理，确保振动和位移数据的准确性和重复性，为精确的机械分析奠定基础。

• 灵活的配置与多功能： 每个通道可独立配置为径向振动、轴向位移或Keyphasor输入，适应多样的监测需求。

• 无缝系统集成： 作为3500系列的标准模块，与机架、电源、监测器及系统软件（如System 1）完美集成，实现从数据采集到高级诊断的完整工作流。

• 全球工业标准： 在全球电力、石油化工等重工业领域被广泛采用和信赖，是机械保护的事实标准之一。

应用领域案例

• 发电厂汽轮发电机组： 监测高中低压转子各轴承的X-Y向径向振动、转子轴向位移以及提供用于动平衡的键相信号，构成跳机保护的核心。

• 石油天然气离心式压缩机： 监测压缩机转子在轴承处的振动，防止因喘振、不平衡或不对中引发的机械故障，保障管道输送安全。

• 炼化厂大型原料泵/透平机： 监测高速泵或驱动透平的轴振动，实现预测性维护，避免非计划停机造成的巨大生产损失。

• 冶金行业高炉鼓风机： 监测风机主轴的振动和轴向位置，保障连续生产线的稳定供风。

与竞争产品的比较
与通用数据采集系统或PLC模拟量输入模块相比，BENTLY 3500/42 140471-01 是专用、安全级的监测保护设备。其主要竞争对手是其他专业厂商的同类模块，如艾默生（Emerson）CSI 6500系统的位移输入卡，或申克（Schenck）Vibrocontrol系列模块。BENTLY 3500/42 的核心优势在于其无可匹敌的市场占有率、经过数十年极端环境验证的可靠性、以及在机械故障诊断领域深厚的知识库和算法支持。对于追求最高安全性和资产保护水平的用户，它通常是首选。

选型建议与注意事项

1. 系统兼容性确认： BENTLY 3500/42 必须安装在3500系列框架中，并与其他3500模块（如电源模块、监测器模块）配套使用。确认框架型号和固件版本兼容性至关重要。

2. 传感器系统匹配： 必须选择与 3500/42 模块电气兼容的Bently Nevada电涡流探头、延伸电缆和前置器。探头的尺寸（8mm/11mm）、灵敏度、线性范围和安装间隙必须根据机械设计严格选定。

3. 安装与校准的专业性： 电涡流探头的安装（间隙设定、固定方式）和系统校准（静态间隙电压设置、动态量程校准）必须由经过培训的专业人员执行，否则将导致测量错误或保护失灵。

4. 配置与组态： 模块安装后，需通过专用软件（如Bently Nevada的System 1）或本地框架接口进行通道功能、报警阈值、滤波等参数的详细组态。

5. 安全规范理解： 该模块是安全相关系统（SIS）的一部分。其安装、测试和维护必须遵循严格的工厂安全规程和厂家指导，任何修改都需经过评估和授权。
