SST SST-PFB3-VME-2

产品介绍

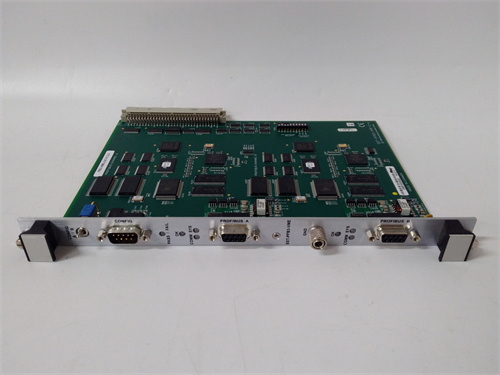

SST SST-PFB3-VME-2 是美国SST（Solid State Technology）公司开发的一款现场总线通信接口卡，专为基于VME总线架构的工业计算机和控制系统设计。该模块的核心功能是作为VME系统与PROFIBUS DP现场总线网络之间的智能网关，实现两者之间高速、可靠的数据交换。在采用VME总线的传统高端工业控制、国防、航空电子和过程自动化系统中，SST SST-PFB3-VME-2 扮演着连接上层控制器与底层分布式I/O及智能设备的关键角色。对于维护或升级此类传统架构系统的工程师而言，了解SST SST-PFB3-VME-2 的功能与配置是实现系统现代化和网络集成的有效途径。

产品参数

• 产品类型：VME总线 PROFIBUS DP 主站接口卡。

• 总线接口：

  • 主机侧：标准VMEbus接口，遵循VME64或VME32规范，安装在VME机架的任意槽位。

  • 现场侧：PROFIBUS DP 现场总线接口，符合 EN 50170 标准。

• PROFIBUS DP 功能：

  • 角色：作为 DP 主站（Class 1），负责轮询和管理网络上的DP从站设备。

  • 通信速率：支持 PROFIBUS DP 标准的所有波特率，从 9.6 kbps 到 12 Mbps。

  • 最大从站数：可支持一定数量的DP从站（通常取决于固件和配置，如最多124个从站）。

  • 数据交换量：支持较大的输入/输出数据区，用于与从站进行循环数据交换。

• 处理器与内存：板载专用通信处理器（如80C165/166或类似）和本地双口RAM，用于高效处理协议和缓存数据，减轻主机CPU负担。

• 物理接口：提供一个标准的9针D-Sub母头连接器，用于连接PROFIBUS网络电缆。

• 驱动与软件支持：提供针对不同操作系统（如 VxWorks, Linux, QNX, Windows NT Embedded 等实时或嵌入式系统）的设备驱动程序。配置通常通过专用的Windows工具或命令行工具完成。

• 指示灯：卡上配备LED指示灯，用于显示电源、VME总线访问、PROFIBUS通信活动及错误状态。

优势与特点

1. 连接传统VME系统与现代现场总线：SST-PFB3-VME-2 的核心价值在于它为遗留的VME高端控制系统接入广泛使用的PROFIBUS DP工业网络提供了桥梁。这使得旧系统能够管理新一代的分布式I/O、驱动器和传感器，延长了核心资产的生命周期，并实现了逐步升级。

2. 高性能与确定性：板载专用通信处理器和本地内存确保了PROFIBUS DP通信的实时性和确定性。数据处理不依赖于主机CPU，减少了主系统负载，并保证了即使在主机繁忙时，现场总线通信也能稳定进行。

3. 高可靠性与稳定性：SST是工业通信板卡的知名供应商，其产品以稳定可靠著称。该卡采用工业级元件设计，适用于振动、宽温等苛刻的工业环境，满足长期连续运行的要求。

4. 灵活的软件支持：支持多种实时操作系统（RTOS），为嵌入式控制和军事航空等特殊领域的VME系统集成PROFIBUS网络提供了可能。其驱动程序通常提供清晰的API，方便集成到自定义应用软件中。

5. 易于集成与诊断：作为标准的VME板卡，其安装简单。通过配套的配置工具，可以方便地设置PROFIBUS网络参数、管理从站配置和进行网络诊断。卡上的LED灯提供了快速的状态指示。

应用领域与案例

SST SST-PFB3-VME-2 主要应用于仍在使用VME总线架构的特定工业领域和高端控制场景。

• 案例一：大型轨道交通信号控制系统
  在早期的地铁或铁路信号控制系统中，主控制器可能采用基于VME总线的多计算机系统。通过插入 SST-PFB3-VME-2 卡，该系统可以作为PROFIBUS DP主站，管理沿线分布的轨旁信号设备（如计轴器、信号机控制器等）的I/O状态，实现集中监控和联锁逻辑。

• 案例二：国防与航空航天测试台架
  在飞机或武器系统的综合测试平台（Iron Bird）上，中心控制计算机常为VME架构，用于模拟和监测。该卡可将测试指令通过PROFIBUS DP网络发送给各分系统（如液压作动器、燃油泵）的仿真器或真实设备，并采集反馈数据。

• 案例三：传统大型过程控制系统的网络扩展
  在部分老旧但仍在运行的化工厂或电厂DCS中，其工程师站或历史站可能基于VME工作站。使用此卡可以将这些工作站接入车间的PROFIBUS网络，用于高级数据采集、设备资产管理或与新型PLC子系统进行数据交换。

与竞品对比

与同期其他厂商（如Hilscher, Softing,西门子）的PROFIBUS DP主站接口卡相比，SST-PFB3-VME-2 的独特性在于：

• 目标总线架构的专一性：它专门服务于VME总线这一特定且日渐稀有的高端/遗留工业总线，而非更常见的PCI、cPCI或PCIe总线。在这个小众但关键的领域，它曾是主流选择之一。

• 在特定垂直市场的深度应用：在军工、航空、交通等早期广泛采用VME总线的行业，SST的通信板卡有大量的应用集成案例和相应的软件生态支持。

• 实时操作系统支持的广度：其对多种RTOS的驱动支持比许多通用商业级板卡更全面，满足了高可靠性嵌入式系统的需求。

• 当前市场定位：目前，其主要角色是作为现有VME系统维护和有限升级的专用备件或扩展件，而非新系统设计的首选。其价值在于对传统架构的延续性支持。

选型建议与注意事项

1. 确认主机系统兼容性：这是首要前提。必须确认您的VME机箱规格、背板类型、主机CPU板型号及使用的操作系统与 SST-PFB3-VME-2 卡完全兼容，并拥有对应的有效驱动程序。

2. 明确PROFIBUS网络需求：规划需要连接的DP从站数量、总数据量（I/O字节数）和所需的通信波特率，确保卡的性能能够满足要求。

3. 获取正确的驱动与工具：在采购硬件的同时，务必从供应商处获取与您主机操作系统版本完全匹配的设备驱动程序、配置工具和API文档。这是板卡能否正常工作的软件基础。

4. 规划VME系统资源：配置板卡的VME总线地址、中断级别等资源，确保不与系统中其他板卡冲突。

5. 专业的网络配置与调试：使用配置工具正确设置PROFIBUS主站参数，并导入或配置所有从站的GSD文件。网络连接必须使用符合标准的屏蔽双绞线，并正确安装终端电阻。上电后需进行全面的网络诊断和通信测试。

6. 考虑长期支持与备件：鉴于VME技术已属传统，需通过可靠的专业工业备件渠道采购，并评估该产品的长期供货和技术支持状况。建议为关键系统保留备件。由于涉及系统集成，操作应由经验丰富的工程师进行。
