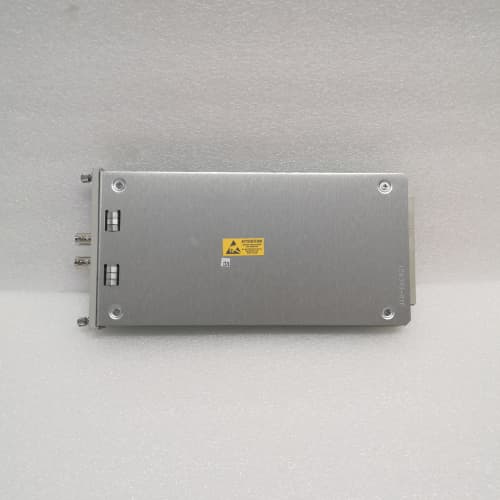

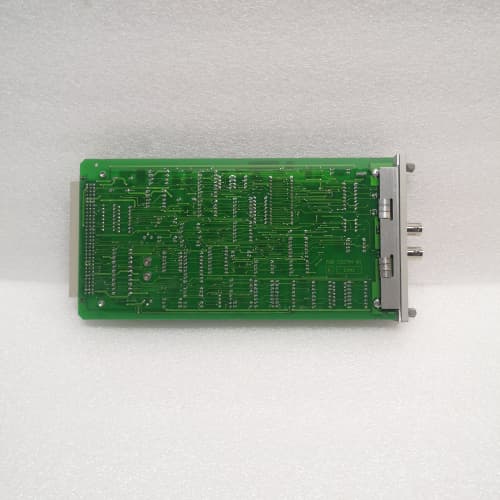

BENTLY 3500/25 125792-01

产品介绍

BENTLY 3500/25 125792-01 是美国本特利内华达公司（Bently Nevada，现为贝克休斯旗下）机械保护系统 3500系列 中的一款关键监测模块。具体而言，3500/25 是一款 转速/键相器模块。该模块是旋转机械状态监测与保护系统的基础组件，专门用于精确测量转子的转速，并提供稳定的键相（Keyphasor）参考脉冲信号。键相信号对于振动相位分析、动平衡校正及启停机数据采集至关重要。BENTLY 3500/25 125792-01 以其高可靠性和精确的测量能力，广泛应用于汽轮机、压缩机、发电机和大型泵等关键设备。对于保障这些高价值资产的安全运行和实现预测性维护，BENTLY 3500/25 125792-01 是不可或缺的核心传感与处理单元。

产品参数

• 产品型号：Bently Nevada 3500/25 转速/键相器模块。

• 部件号：125792-01。

• 核心功能：

  • 转速测量：接收来自转速探头（通常为磁阻式或电涡流式）的脉冲信号，精确计算并显示转子转速（RPM）。

  • 键相信号处理：对原始键相信号进行调理、整形，输出一个干净、稳定的 每转一个脉冲 的键相参考信号，供框架内所有振动监测通道使用。

• 输入信号：

  • 接收来自 电涡流探头 或 磁阻式探头 的原始脉冲信号。

  • 输入灵敏度可调，以适应不同探头类型和安装间隙。

• 输出信号：

  • 转速显示与输出：提供转速的4-20mA模拟量输出（可选），用于记录或远传。

  • 键相参考输出：向3500框架背板输出键相信号，用于所有振动通道的相位锁定。

  • 继电器输出：通常提供超速报警和危险继电器触点输出（可编程设定点）。

• 测量范围：宽转速测量范围，通常从 0 RPM 至 最大额定转速（如30,000 RPM或更高），具体取决于配置。

• 精度：高精度转速测量，典型误差小于 ±1 RPM。

• 键相功能：

  • 缺齿补偿：可配置用于补偿齿轮缺齿，确保每转一个脉冲。

  • 信号质量监测：监测键相信号的幅度和稳定性，并在信号丢失或质量不佳时报警。

• 配置与显示：通过本特利专用软件（如System 1*）或手持编程器进行参数设置。模块前面板通常配备显示屏，用于实时显示转速和状态。

优势与特点

1. 高精度与高可靠性测量：BENTLY 3500/25 125792-01 采用先进的数字信号处理技术，确保在宽转速范围和复杂工况下都能提供精确、稳定的转速和键相信号。其可靠性是进行准确的振动相位分析和诊断的前提。

2. 系统集成与同步核心：作为3500框架的“心跳”发生器，它为所有振动监测通道提供统一的相位参考。这种同步确保了所有振动数据的相位信息一致，对于识别不平衡、不对中、松动等故障至关重要。

3. 灵活的配置与诊断能力：模块可灵活适配不同类型的转速探头，并具备完善的信号质量诊断功能（如探头间隙电压监测、信号丢失报警）。其超速保护功能可直接触发停机，是设备安全运行的最后防线之一。

4. 即插即用与易于维护：作为3500系列的标准模块，其安装、配置和维护流程标准化。清晰的本地显示和状态指示灯便于现场巡检和故障排查。在构建或维护旋转机械保护系统时，选择BENTLY 3500/25 125792-01 意味着选择了行业标杆级的转速监测解决方案。

5. 强大的品牌与全球支持：本特利内华达是全球机械状态监测领域的领导者，其产品享有极高的声誉。用户可获得全球化的技术服务和备件支持网络。

应用领域与案例

BENTLY 3500/25 125792-01 专用于所有需要精确转速监测和振动相位分析的旋转机械设备。

• 案例一：大型汽轮发电机组超速保护与振动分析
  在300MW汽轮机上，该模块接收来自安装在主轴齿轮盘附近的电涡流键相探头信号。它提供精确的转速显示用于监控，同时输出的键相信号被送至所有轴承的振动监测模块（如3500/42M）。当转速超过设定危险值时，其继电器直接触发紧急跳闸系统（ETS）。其提供的相位信息是分析转子动平衡状态的关键。

• 案例二：石油化工离心式压缩机转速控制与监测
  在合成氨装置的合成气压缩机上，转速是核心控制参数。3500/25模块不仅为控制系统提供可靠的4-20mA转速反馈，还为其振动监测系统提供键相参考。操作员可以实时监控转速波动，并与振动值关联分析，预防喘振和机械故障。

• 案例三：燃气轮机启动过程监测
  在燃气轮机启动和停机过程中，转速变化剧烈。该模块能够精确跟踪从盘车转速到全速空载的整个过程，其记录的转速-时间曲线与振动数据相结合，是评估机组启动性能和诊断启动过程中摩擦、松动等问题的重要依据。

与竞品对比

与其他品牌的转速监测模块或系统（如艾默生CSI 6500的转速模块、菲利尔Vibro-meter的转速卡等）相比，BENTLY 3500/25 125792-01 的优势在于：

• 与3500生态系统的无缝深度集成：它是为3500框架量身定制的，其键相信号被框架内所有振动、位移模块原生支持，实现了最佳的同步精度和系统简洁性。

• 在关键保护应用中的历史验证：本特利系统在电力、油气等高风险行业的高端设备保护中应用极广，其转速模块的可靠性和超速保护功能经过了大量严苛应用的验证。

• 诊断信息的丰富性：不仅能测量转速，还能深入诊断探头和信号回路的状态，提供更全面的设备健康信息。

• 行业标准与广泛认可：本特利3500系统几乎是大型旋转机械状态监测与保护的事实标准，使用其原装模块能确保最大的兼容性和行业认可度。

选型建议与注意事项

1. 明确探头类型与安装要求：根据设备结构（是否有齿轮盘、材质）选择合适的转速探头（电涡流或磁阻式），并严格按照手册要求确定安装间隙、角度和位置。探头安装质量直接影响信号质量。

2. 正确配置模块参数：使用本特利配置软件，根据实际齿轮齿数（或缺齿情况）正确设置 每转脉冲数，这是获得准确转速和键相信号的基础。同时设定合理的超速报警和危险值。

3. 确保信号电缆质量与布线：转速/键相信号电缆必须使用高质量的同轴屏蔽电缆，并远离动力电缆单独敷设，屏蔽层在框架端单点接地，以防止干扰。

4. 进行全面的功能测试：安装完成后，必须进行测试。包括模拟转速信号验证显示准确性、检查键相脉冲输出、测试超速继电器动作值。对于超速保护回路，应定期进行模拟传动测试（遵循安全规程）。

5. 定期维护与校准：定期检查探头间隙电压和信号波形。建议利用机组检修机会，对转速测量系统进行校验，确保其长期精度。

6. 通过正规渠道采购：务必通过本特利内华达（贝克休斯）官方或授权分销商采购原厂备件，以确保产品质量、技术兼容性和获得必要的技术支持。保留详细的配置参数和调试记录。此模块是保护系统的关键输入，其可靠性不容妥协。
