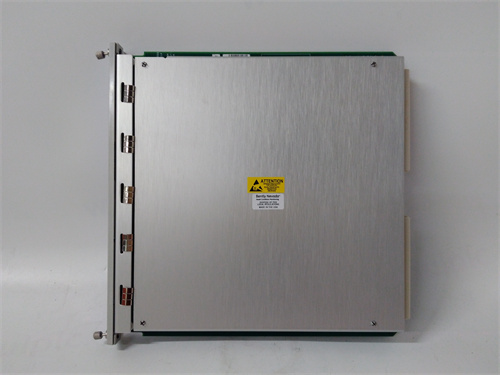

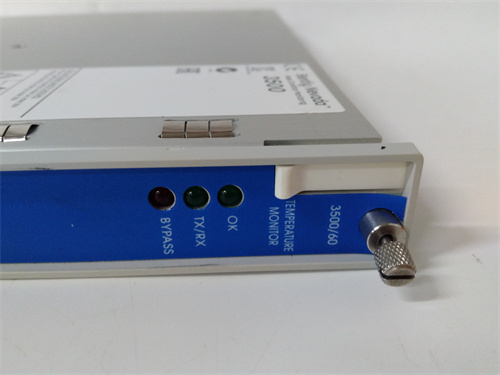

BENTLY 3500/60

BENTLY 3500/60 是一款由本特利内华达（Bently Nevada）为其3500系列机械保护系统专门设计的三冗余温度监测模块。该模块专为连续过程工业中关键旋转机械（如大型压缩机、汽轮机、发电机）的轴承温度、电机定子温度及工艺管道温度提供高完整性监测和保护。BENTLY 3500/60 能够在极端工业环境下，以SIL 2级安全完整性等级，精确采集RTD（铂电阻）和热电偶信号，是防止重大设备热失控事故的核心屏障。

产品概述与描述

BENTLY 3500/60 本质上是一个6通道、可软件配置的通用温度监测器。它直接插入3500机架，通过背板与机架内的通信网关（如3500/20）和电源模块交互。3500/60 最显著的特征是其支持三重冗余配置：在三取二（2oo3）表决模式下，三个独立的温度模块同时监测同一个测温点，系统仅当至少两个模块均检测到超温时才触发跳机。这种架构彻底消除了单点故障风险。BENTLY 3500/60 具备全面的传感器诊断能力，可检测RTD短路/断路、热电偶老化以及接地泄漏，并在探测器失效时自动将控制权转移至冗余通道。

关键参数与规格

• 安全完整性等级：SIL 2（IEC 61508），适用于TÜV认证的安全仪表系统（SIS）。

• 输入通道：6通道，差分输入。

• 传感器类型：

  • 铂电阻：Pt100（三线制/四线制），量程-200°C 至 +850°C。

  • 热电偶：J、K、T、E、R、S型。

• 测量精度：Pt100：±0.3°C（典型）；热电偶：±1.0°C（冷端补偿后）。

• 冗余架构：支持1oo1，1oo2，2oo2，2oo3表决逻辑。

• 诊断覆盖率：>99%（针对传感器开路、短路及ADC故障）。

• 响应时间：通道扫描周期 <100ms，报警延迟 <200ms。

• 隔离：通道与背板间1500 VDC光隔离。

• 冷端补偿：内部高精度热敏电阻，或外部恒温箱补偿。

• 报警：4个独立可编程报警设定点（如“警告”、“危险”、“差值”）。

• 认证：CE，UL，CSA，ATEX/IECEx Zone 2。

优势与功能特点

BENTLY 3500/60 在关键温度保护领域提供了行业标杆级的可靠性与精度：

1. 真正的热备冗余：在2oo3配置中，3500/60 允许在线更换任一故障模块。其余两个健康模块继续执行保护功能，完全规避了单点失效导致的全厂非计划停车。

2. 传感器偏差监测：BENTLY 3500/60 持续比较冗余传感器之间的读数差值。若某一个传感器的读数持续偏离其他两个超过设定阈值（例如5°C），模块会触发“传感器漂移”报警，提示维护人员检查浸入深度或连接状态，而非直接跳机。

3. 抗射频干扰：3500/60 的输入电路经过特殊屏蔽设计，即使在手持对讲机靠近机柜的环境下，测量值波动也小于±0.5°C，杜绝了误报警。

4. 历史数据追溯：模块可记录事件发生前/后各15秒的温度变化曲线，分辨率为50ms，为故障根本原因分析提供了关键证据。

5. 灵活的梯度保护：除了绝对值报警，BENTLY 3500/60 还支持温度上升速率报警，可提前预警轴承润滑失效等突发性故障。

应用领域与实际案例

BENTLY 3500/60 是全球石油化工和电力行业关键机组温度保护的默认选择：

• 基载甲醇装置：在合成气压缩机透平驱动端，3500/60 采用2oo3表决配置监测径向轴承瓦块温度。单个传感器故障不会造成整个化工联合装置停车，避免了数千万人民币的停产损失。

• 液化天然气接收站：在BOG（蒸发气）再冷凝压缩机中，BENTLY 3500/60 监测电机定子绕组温度，并与西门子PCS 7系统通过Modbus通信，实现了预测性绕组寿命评估。

• 核电常规岛：用于主给水泵推力轴承温度监测，其高完整性输出直接参与反应堆保护系统接口。

• 海上浮式生产储卸船（FPSO）：3500/60 的防潮涂层版本用于监测原油外输泵的机械密封温度，防止密封失效导致的泄漏火灾。

竞品对比

与艾默生CSI 6500 ATG的温度监测卡件或飞思卡尔的VM600 TPR卡相比，BENTLY 3500/60 的核心优势在于其原生2oo3表决能力。大多数竞品提供的是1oo1或1oo2D架构，要实现2oo3通常需要三个独立卡件外加外部继电器或逻辑解算器。BENTLY 3500/60 通过3500机架的专用冗余总线，实现了模块间的硬接线级同步与投票，无需外部辅助设备。此外，3500/60 对于Pt100的四线制测量能力能够完全消除引线电阻误差，这对于要求±0.1°C精度的高温超导滤波器等特种应用至关重要，而许多竞品仅支持三线制补偿。

选型建议与注意事项

• 传感器匹配：订购BENTLY 3500/60时，必须明确配置为RTD输入或热电偶输入。虽然部分版本支持混装，但建议一个模块统一使用一种传感器类型以保证最佳精度。

• 冗余逻辑选择：对于导致停车的最终保护层（如推力瓦温度），强烈建议使用2oo3冗余。对于仅用于状态监测的非跳闸点，使用1oo1单卡配置可节省成本。3500/60 支持在一个机架内灵活配置不同通道的保护逻辑等级。

• 接线方式：为了达到标称的±0.3°C精度，RTD必须采用四线制接线。二线制接线会引入约0.5-2Ω的线路电阻误差，相当于1-5°C的测量偏差，这对于铅铋合金等高温介质的精确控制是不可接受的。

• 冷端补偿管理：如果使用热电偶输入，BENTLY 3500/60 依赖端子模块上的冷端补偿传感器。确保端子模块通风良好，避免安装在散热元件（如DC电源）正上方，防止冷端补偿误差。

• 备件策略：3500/60 是本特利3500系列中的成熟产品。考虑到大型石化项目的大修周期（通常4-6年），建议对关键机组（如乙烯三机）保持1：1的板级备件，并定期上电测试。
