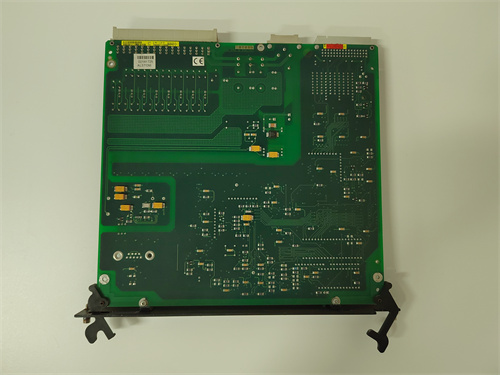

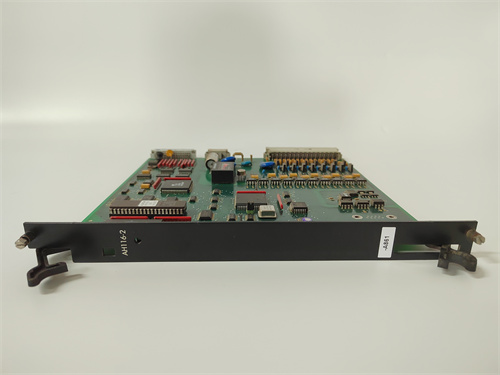

ALSTOM AH116-2

ALSTOM AH116-2 产品概述

ALSTOM AH116-2 是一款专为阿尔斯通（ALSTOM）保护继电器系统设计的辅助继电器模块，主要用于 Micom 系列保护继电器中，以扩展输入输出能力。作为保护控制系统的重要组成部分，ALSTOM AH116-2 的作用是提供额外的输出触点用于报警和跳闸功能，同时增加输入触点用于外部状态信号采集。该模块使保护继电器能够与更多外部设备（如断路器、中央报警系统和控制系统）进行交互，增强了保护方案的灵活性和覆盖范围。作为 Alstom Grid（现为 GE Grid Solutions 一部分）的产品，ALSTOM AH116-2 继承了阿尔斯通在电力系统保护领域的高质量标准，广泛应用于世界各地的变电站和发电厂。

产品参数与规格

ALSTOM AH116-2 的技术规格体现了其在保护系统中的专业定位：

• 制造商： 阿尔斯通（ALSTOM）/ GE Grid Solutions

• 型号： AH116-2

• 产品类型： 辅助继电器模块

• 兼容系列： Micom P40 系列及其他 Alstom 保护继电器

• 主要功能： 扩展保护继电器的输入输出接口

• 输出触点： 多路继电器输出触点，用于跳闸、合闸和报警信号输出

• 输入通道： 多路数字量输入通道，用于外部状态监测

• 触点容量： 设计用于典型变电站辅助电压和电流等级

• 隔离特性： 光电隔离输入和继电器隔离输出，确保抗干扰能力

• 安装方式： 直接插入兼容的 Alstom 继电器机箱

• 状态指示： 前面板 LED 指示灯，显示每个输入输出通道的状态

• 供电方式： 通过主机继电器背板供电

优势与核心特点

ALSTOM AH116-2 在扩展保护系统功能方面具有以下显著优势：

• 扩展 I/O 容量： AH116-2 显著增加了 Alstom 保护继电器可用的输入输出点数，使工程师能够设计更复杂的保护方案（如断路器失灵保护）和更全面的监测系统，而无需增加额外的独立设备。

• 简化系统集成： 通过在同一个继电器机箱内提供额外触点，ALSTOM AH116-2 减少了对外部中间继电器和辅助设备的需求，从而简化了面板布线，节省了控制柜空间，并提高了系统的整体可靠性。

• 配置灵活性强： 可编程的输入输出映射功能允许将AH116-2 的通道灵活分配给各种保护功能和报警需求，无论是简单的状态指示还是复杂的逻辑联锁，都能轻松实现。

• 高可靠性设计： 遵循阿尔斯通严格的工业标准制造，ALSTOM AH116-2 在变电站恶劣的电磁环境中提供稳定可靠的性能，确保关键保护信号的准确传输。

• 快速故障诊断： 前面板的 LED 指示灯为每个输入输出通道提供实时的状态显示，这使得现场工程师能够迅速判断信号回路的工作状态，大大缩短了故障排查时间。

应用案例

ALSTOM AH116-2 在电力系统的各个领域都有广泛应用：

• 输电变电站： 在高压输电线路的保护屏柜中，AH116-2 用于扩展线路保护继电器的输出触点，实现向多台断路器的跳闸命令输出，同时采集来自隔离开关和接地开关的位置状态。

• 配电网络： 在配电站的馈线保护装置中，ALSTOM AH116-2 提供额外的报警触点，将过负荷、接地故障等告警信号送至站内自动化系统或远程控制中心。

• 发电厂电气系统： 发电机保护屏内使用AH116-2 采集来自励磁系统、调速系统和各种辅助设备的运行状态，实现全面的发电机联锁保护。

• 工业变电站： 大型工业企业的变电站中，ALSTOM AH116-2 用于变压器保护装置，实现对有载调压分接开关的控制和冷却系统状态的监测。

与竞品的对比分析

在保护继电器扩展模块市场中，ALSTOM AH116-2 与以下产品形成竞争关系：

• 对比西门子（例如 6MD85 系列保护装置的扩展模块）： 西门子的扩展模块专为其 SIPROTEC 继电器设计。ALSTOM AH116-2 的优势在于与 Micom 继电器机箱和背板的总线完美匹配，对于 Micom 用户而言，它是扩展 I/O 最直接、最兼容的选择。

• 对比 ABB（例如 RET670 等 IED 的 I/O 扩展单元）： ABB 的 IED 提供多种 I/O 扩展选项。AH116-2 通常为 Micom 用户提供了更具成本效益的扩展方案，特别是在需要对现有 Micom 继电器进行功能升级或改造时。

• 对比通用型中间继电器： 虽然通用中间继电器（如施耐德、ABB 的微型继电器）也能扩展触点，但ALSTOM AH116-2 与保护继电器之间的通信是通过内部总线进行的，无需额外接线，且模块状态可被主机继电器监控，提供了更高的系统集成度和可靠性。

选型建议与注意事项

• 主机继电器兼容性： 在选购ALSTOM AH116-2 之前，务必确认其与您的特定 Micom 继电器型号及固件版本完全兼容。并非所有 Micom 继电器都支持所有扩展模块。

• 触点容量验证： 检查AH116-2 输出触点的额定电压和电流是否满足您所连接负载（如断路器跳闸线圈、指示灯、PLC 输入）的要求，必要时需通过外部中间继电器进行容量扩展。

• 供电负载计算： 确保主机继电器的电源模块能够承受ALSTOM AH116-2 带来的额外功耗，特别是在机箱内安装了多个扩展模块的情况下。

• 配置工具要求： 配置AH116-2 的输入输出映射通常需要专用的 Micom 配置软件（如 Micom S1 Studio）。确保您拥有相应的软件和授权，并熟悉其操作。

• 物理空间确认： 打开继电器机箱前盖，确认有可用的空闲插槽用于安装ALSTOM AH116-2。同时，确保安装后不影响机箱内的散热和走线空间。
