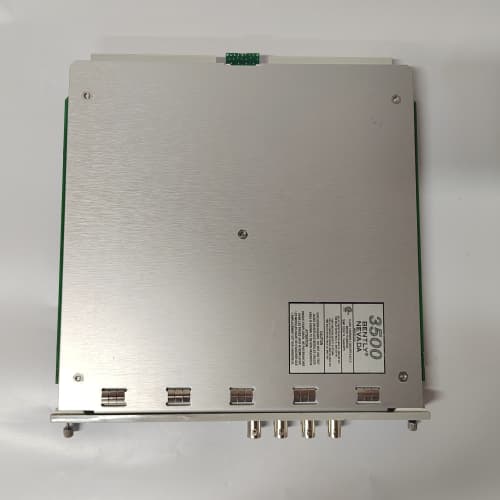

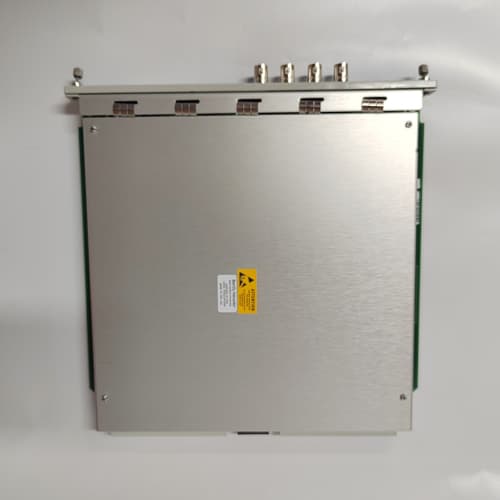

BENTLY 3500/42-01-00

BENTLY 3500/42-01-00 产品概述

BENTLY 3500/42-01-00 是一款高性能的四通道振动监测器，属于 Bently Nevada 3500 系列机械保护系统的核心监测模块之一。Bently Nevada 作为机械状态监测和保护领域的全球领导者，其 3500 系列系统广泛应用于石油、化工、电力和冶金等行业的旋转机械设备保护。BENTLY 3500/42-01-00 监测器专门设计用于连续监测旋转机械的振动和位移参数，能够同时接收和处理来自四个独立通道的传感器信号，如速度传感器、加速度计或电涡流位移传感器。该模块将采集到的信号与用户设定的报警和危险阈值进行比较，在参数超限时及时发出报警或触发停机，保护关键设备免受损坏。BENTLY 3500/42-01-00 以其高可靠性、灵活的配置和强大的诊断功能，成为保护汽轮机、压缩机、风机和泵等关键旋转机械的理想选择。

产品参数与规格

BENTLY 3500/42-01-00 的技术规格体现了其在机械保护领域的专业定位：

• 制造商： Bently Nevada / Baker Hughes（GE 旗下）

• 型号： 3500/42-01-00

• 产品类型： 四通道振动监测器

• 系列： 3500 机械保护系统

• 输入通道： 4 个独立通道

• 传感器类型： 兼容多种传感器，包括速度传感器、加速度计和电涡流位移传感器

• 测量参数： 可配置测量振动幅值（位移、速度、加速度）、相位和静态位移等

• 频率范围： 宽频率响应范围，适应不同机械的振动特性

• 报警设置： 每个通道可独立设置两级报警（报警和危险），并可配置时间延迟

• 滤波功能： 可编程的高通、低通和带通滤波器，用于提取特定频率成分

• 输出信号： 提供比例电流或电压输出，用于记录仪或外部控制系统

• 通信接口： 通过 3500 机架背板与通信模块（如 BENTLY 3500/42-01-00 所在的系统）进行数据交换

• 安装方式： 插入 3500 机架的专用槽位

• 电源： 通过 3500 机架电源模块供电

优势与核心特点

BENTLY 3500/42-01-00 在机械保护系统中具有以下显著优势：

• 四通道独立监测： 3500/42-01-00 提供四个独立的监测通道，每个通道都可以独立配置传感器类型、测量参数和报警阈值。这使得一个模块可以同时监测多个测点，如一个轴承上的垂直和水平振动，提高了机架空间的利用率。BENTLY 3500/42-01-00 的灵活性使其适应各种复杂的监测需求。

• 高可靠性连续监测： 该监测器采用经过现场验证的硬件设计和严格的质量控制，能够 24/7 连续监测旋转机械的运行状态。BENTLY 3500/42-01-00 的高可靠性确保了在关键设备运行期间，任何振动异常都能被及时检测到，避免灾难性故障的发生。

• 灵活的报警和保护逻辑： 3500/42-01-00 支持每个通道独立设置两级报警阈值，并可根据应用需求配置报警延迟和逻辑组合。用户可以根据设备的特性和运行经验，优化保护设置，避免误跳闸，同时确保真正的故障能够及时触发保护动作。

• 强大的滤波和分析功能： 内置的可编程滤波器允许用户提取特定频率的振动分量，例如针对不平衡、不对中或齿轮故障的特征频率进行分析。这使得 BENTLY 3500/42-01-00 不仅能够监测振动总量，还能提供有价值的故障诊断信息。

• 与 3500 系统无缝集成： 作为 Bently Nevada 3500 系统的核心监测模块，3500/42-01-00 与机架内的电源模块、通信模块和显示模块完美配合。通过机架背板，它可以与 BENTLY 3500/42-01-00 所在系统的其他模块共享数据，并通过通信网关将数据上传至 DCS 或状态监测系统。

应用案例

BENTLY 3500/42-01-00 广泛应用于各类关键旋转机械的振动监测中：

• 炼油厂压缩机： 在催化裂化装置中，主风机和气压机是关键设备。3500/42-01-00 持续监测压缩机轴承的振动和轴位移，一旦发现异常，立即发出报警或触发停机，保护设备安全。BENTLY 3500/42-01-00 的可靠运行直接关系到炼油厂的生产安全。

• 发电厂汽轮机组： 大型火电和核电机组的汽轮机转速高、功率大，对振动监测要求极高。BENTLY 3500/42-01-00 监测汽轮机轴承振动和轴振动，为运行人员提供实时状态信息，并在振动超限时保护机组。

• 天然气管道压缩机站： 在长输天然气管线中，压缩机站是关键节点。3500/42-01-00 用于监测压缩机组的振动状态，确保天然气的安全、连续输送。

• 风电机组： 在风力发电场，BENTLY 3500/42-01-00 可用于监测齿轮箱和发电机的振动，为风机的预测性维护提供数据支持，减少非计划停机。

与竞品的对比分析

在旋转机械振动监测市场中，BENTLY 3500/42-01-00 与其他品牌的产品形成竞争关系：

• 对比 Emerson（例如 CSI 6500 系列振动监测器）： Emerson 的 CSI 6500 同样用于机械保护。BENTLY 3500/42-01-00 的优势在于 Bently Nevada 在振动监测领域的领导地位和深厚经验，尤其是在石油和电力行业，其 3500 系统拥有庞大的存量市场，用户对其可靠性和性能有长期信任。

• 对比 Siemens（例如 SITRANS 振动监测产品）： 西门子提供多种振动监测解决方案。BENTLY 3500/42-01-00 的特点在于其作为专用振动监测系统的专注性，提供了比通用 PLC 更专业的振动信号处理功能和更高的可靠性。

• 对比 SKF（例如 Multilog 系列监测器）： SKF 在轴承和状态监测领域也有很强实力。BENTLY 3500/42-01-00 在连续保护级监测方面具有优势，其快速的响应时间和可靠的继电器输出使其成为关键设备安全保护的首选。

选型建议与注意事项

• 传感器类型匹配： 根据监测点的需求选择合适的传感器类型（如速度传感器、加速度计或位移传感器），并确保 3500/42-01-00 的配置与传感器兼容。BENTLY 3500/42-01-00 通常需要针对特定传感器进行校准。

• 测量参数配置： 正确配置每个通道的测量参数，包括振动幅值单位、频率范围和滤波设置。应根据被监测设备的特性和国际标准（如 ISO 10816）进行设置。

• 报警阈值设置： 报警和危险阈值的设置应基于设备的历史数据和行业经验，避免设置过灵敏导致频繁误报，或设置过松导致保护失效。BENTLY 3500/42-01-00 允许在现场调试中优化这些参数。

• 输出信号利用： 根据应用需求，配置 3500/42-01-00 的模拟量输出，用于连接记录仪或作为 DCS 的备用输入。同时，确保继电器输出正确连接到跳闸回路或报警系统。

• 冗余考虑： 对于关键应用，可考虑在 3500 机架中配置冗余电源和冗余通信模块，但 BENTLY 3500/42-01-00 本身通常不冗余，其高可靠性设计已能满足大多数应用需求。
