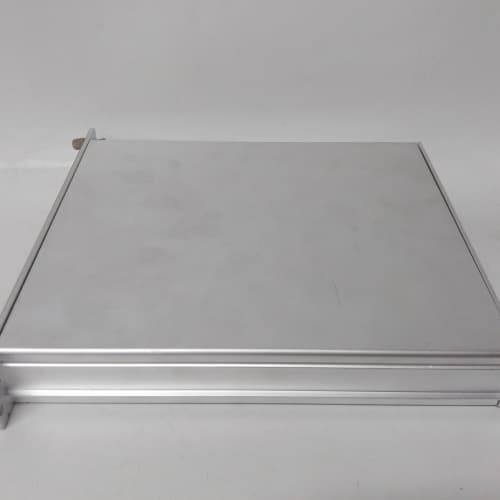

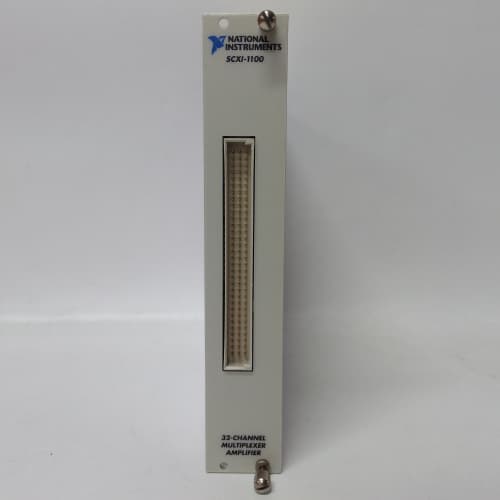

NI SCXI-1100

产品概述与介绍

NI SCXI-1100 是一款高性能的32通道模拟输入模块，专为美国国家仪器公司（National Instruments，简称NI）的 SCXI（Signal Conditioning eXtensions for Instrumentation）平台设计。SCXI平台是一个坚固耐用的信号调理和数据采集系统，广泛应用于工业、科研和测试领域。NI SCXI-1100 模块提供多路复用的模拟输入功能，并带有可编程增益放大，使其能够精确测量来自热电偶、RTD、应变计、压力传感器和其他传感器的低电平信号。

SCXI-1100 模块是构建大规模、高通道数数据采集系统的核心构建模块。它安装在 SCXI 机箱中，并通过 SCXI 总线与数据采集（DAQ）设备通信。使用 NI SCXI-1100，用户可以以紧凑、集成的系统形式，调理和采集来自数百个传感器的信号，非常适用于制造测试、结构监测、研究和工业控制领域的应用。

技术参数

根据 NI SCXI 文档的分析，NI SCXI-1100 具备以下关键特性：

• 设备类型：SCXI 模拟输入模块。

• 通道数：32个模拟输入通道（多路复用）。

• 输入配置：32路单端或16路差分（软件可配置）。

• 放大增益：可编程增益放大器，增益可选 1, 2, 10, 20, 50, 100, 200, 500, 1000。

• 输入范围：±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, ±0.3125 V, ±0.125 V, ±0.0625 V, ±0.03125 V（取决于增益）。

• 带宽：直流至 22 kHz（取决于增益）。

• 精度：高精度，适合精密测量。

• 冷端补偿：内置温度传感器，用于配合外部 CJC 传感器进行热电偶测量。

• 滤波：每通道带 4 Hz 低通滤波器，用于抑制噪声。

• 扫描速率：最大采样率 3,333 次/秒（单通道），或所有通道 100 次扫描/秒。

• 安装方式：安装在 SCXI 机箱中（例如，SCXI-1000, SCXI-1001）。

• 兼容性：通过 SCXI 总线与 NI E 系列、M 系列及其他 DAQ 设备协同工作。

• 部件号：NI SCXI-1100 是该32通道模拟输入模块的具体型号标识符。

优势与特点

NI SCXI-1100 为数据采集应用提供了多项关键优势：

• 高通道密度：单个 SCXI-1100 模块提供32个通道，支持构建紧凑、高通道数的系统，节省机架空间并降低每通道成本。

• 可编程增益：广泛的增益范围允许 NI SCXI-1100 测量从毫伏到伏特的信号，能够适应各种传感器类型，无需外部信号调理。

• 灵活的输入配置：软件可选的单端或差分输入为不同的测量需求和噪声环境提供了灵活性。

• 集成信号调理：SCXI-1100 集成了滤波和放大功能，减少了对额外外部信号调理硬件的需求。

• 与NI软件无缝集成：与NI的 LabVIEW 及其他软件平台完全兼容，使得 NI SCXI-1100 易于编程并集成到复杂的测试和测量系统中。

主要行业应用案例

NI SCXI-1100 广泛应用于跨多个行业的各种场景：

• 制造测试：在汽车零部件、电子产品和消费品生产测试系统中，SCXI-1100 监控数百个信号。

• 结构监测：在土木工程领域，NI SCXI-1100 测量桥梁、建筑物等结构上应变计的输出，用于健康监测。

• 研发实验：在大学和工业实验室中，该模块从拥有大量传感器的实验装置中采集数据。

• 环境监测：SCXI-1100 测量环境试验箱和监测站中的温度、湿度和压力传感器输出。

• 能源电力：在发电厂性能测试期间，NI SCXI-1100 监测温度、压力和其他参数。

与竞争对手的比较

在信号调理和数据采集市场，NI 的主要竞争对手包括 Keysight Technologies、Data Translation 和 Measurement Computing。

• NI SCXI-1100 vs. Keysight DAQ 系统：Keysight 提供模块化数据采集系统。SCXI-1100 受益于 NI 庞大的软件生态系统，特别是广泛用于测试测量的 LabVIEW。

• NI SCXI-1100 vs. Data Translation：Data Translation 提供有竞争力的数据采集产品。NI SCXI-1100 是一个综合性信号调理平台的一部分，为高通道数应用提供一体化解决方案。

• NI SCXI-1100 vs. Measurement Computing：Measurement Computing 提供成本效益高的 DAQ 产品。SCXI-1100 提供更高的性能、更好的精度以及更高级的信号调理能力。

选型建议与注意事项

1. 系统兼容性：NI SCXI-1100 需要一个 SCXI 机箱和一个兼容的 DAQ 设备。在订购前，请确认您拥有所有必要的硬件组件。

2. 通道数需求：确定您所需的通道数量以及应用是要求单端还是差分配置。

3. 传感器兼容性：确保 SCXI-1100 的输入范围和增益设置与您传感器的输出电平兼容。

4. 软件与驱动：您将需要 NI-DAQmx 或传统的 NI-DAQ 驱动以及应用软件（如 LabVIEW, LabWindows/CVI）来对 NI SCXI-1100 进行编程。

5. 布线与端接：使用合适的屏蔽电缆和正确的端接方式将传感器连接至 NI SCXI-1100，以最大限度地减少噪声并确保测量准确性。
