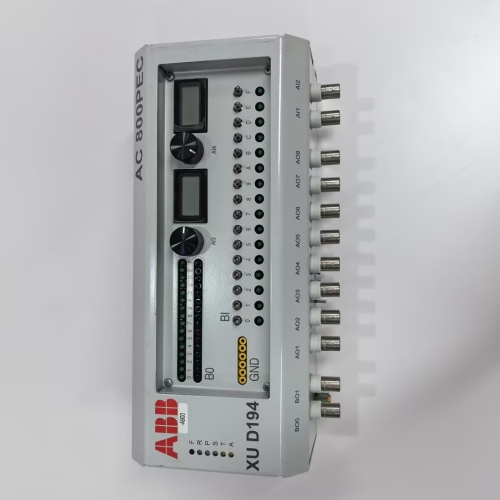

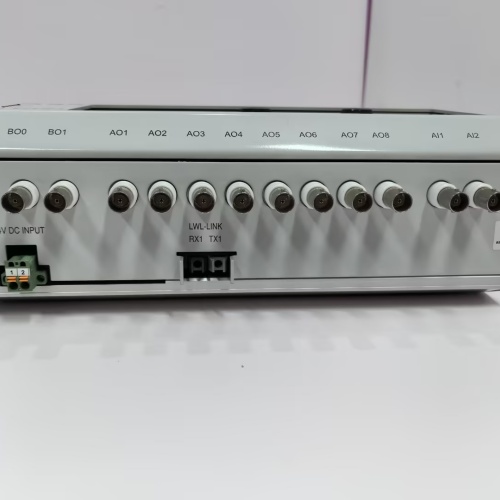

ABB XUD194 XUD194A 3BHC018137R0001

产品简介与概述

ABB XUD194 XUD194A 3BHC018137R0001 是一款由ABB公司生产的高性能通用模拟量输入/输出模块，属于ABB Advant系列控制系统的重要组成部分。该模块集成了模拟量输入和输出功能，为工业自动化应用提供灵活、可靠的信号处理解决方案。ABB XUD194 XUD194A 3BHC018137R0001 能够同时采集现场传感器的模拟信号并向执行机构输出控制指令，特别适用于需要双向模拟信号处理的控制回路。

作为ABB Advant控制系统的关键组件，ABB XUD194 XUD194A 3BHC018137R0001 体现了ABB在过程控制和工业自动化领域的专业技术与可靠品质。该模块采用先进的信号处理技术，提供高精度、高稳定性的模拟信号转换，确保控制系统的精确性和可靠性。ABB XUD194 XUD194A 3BHC018137R0001 广泛应用于化工、石化、电力、制药和冶金等行业的连续过程和批处理控制应用中。

技术参数

ABB XUD194 XUD194A 3BHC018137R0001 通用模拟量输入/输出模块专为工业控制应用优化设计，其主要技术参数如下：

• 产品类型： 通用模拟量输入/输出模块

• 兼容系统： ABB Advant系列控制系统

• 输入通道数量： 8个模拟量输入通道

• 输出通道数量： 8个模拟量输出通道

• 输入信号类型：

  • 4-20mA电流信号

  • 0-20mA电流信号

  • 0-10V DC电压信号

  • ±10V DC电压信号

  • 热电偶信号（J、K、T、E、R、S、B型）

  • RTD热电阻信号（Pt100， Pt1000）

• 输出信号类型：

  • 4-20mA电流信号

  • 0-20mA电流信号

  • 0-10V DC电压信号

  • ±10V DC电压信号

• 分辨率： 12位或16位（可配置）

• 精度： 满量程的±0.1%

• 更新速率： 可配置，典型值为每秒10-100次扫描

• 隔离： 通道间隔离，通道对地隔离

• 诊断功能： 在线自诊断、断线检测、短路检测、超限报警

• 工作电压： 由系统背板供电

• 功耗： <8W（典型值）

• 工作温度： 0°C至+55°C

• 存储温度： -40°C至+70°C

• 湿度： 5%至95%非冷凝

• 安装方式： 安装在Advant系统机架中

• 认证： CE，UL，CSA

ABB XUD194 XUD194A 3BHC018137R0001 的多功能性和高精度使其成为Advant控制系统的理想选择。

优势与特点

ABB XUD194 XUD194A 3BHC018137R0001 的主要优势在于其输入输出一体化设计、灵活的配置选项和强大的诊断功能。

1. 输入输出一体化设计： ABB XUD194 XUD194A 3BHC018137R0001 将8路模拟量输入和8路模拟量输出集成在单一模块中，大大节省了机架空间，简化了系统架构。这种一体化设计特别适用于需要同时监测多个传感器并控制多个执行机构的应用场景，如多回路过程控制系统。ABB XUD194 XUD194A 3BHC018137R0001 的紧凑设计降低了系统成本，提高了可靠性。

2. 多种信号类型支持： ABB XUD194 XUD194A 3BHC018137R0001 支持广泛的模拟信号类型，包括4-20mA电流、0-10V电压、热电偶和RTD。每个通道可以独立配置为不同的信号类型和量程，允许用户将不同类型的传感器和执行器直接连接到同一模块上，减少了模块类型和备件库存。ABB XUD194 XUD194A 3BHC018137R0001 的灵活性大大简化了系统设计和备件管理。

3. 高精度信号处理： ABB XUD194 XUD194A 3BHC018137R0001 采用高精度模数转换器和数模转换器，提供精确的信号转换，确保控制系统的精度和稳定性。±0.1%的典型精度满足了大多数工业过程控制的要求，保证了产品质量的一致性。ABB XUD194 XUD194A 3BHC018137R0001 的高精度是精密控制应用的关键优势。

4. 全面的诊断功能： ABB XUD194 XUD194A 3BHC018137R0001 具备完善的在线自诊断功能，能够实时监测通道状态，检测传感器断线、输出短路、信号超限等故障。诊断信息通过系统总线报告给控制器和操作员，便于快速定位和排除故障，最大限度地减少停机时间。ABB XUD194 XUD194A 3BHC018137R0001 的诊断能力大大提高了系统的可维护性。

5. 通道间隔离： ABB XUD194 XUD194A 3BHC018137R0001 提供通道间的电气隔离，防止故障从一个通道传播到其他通道。如果一个通道连接的现场设备出现故障，其他通道仍能正常工作，维持关键控制功能。这种隔离设计显著增强了系统的鲁棒性和可靠性。

6. 无缝Advant系统集成： 作为ABB Advant系统的原生组件，ABB XUD194 XUD194A 3BHC018137R0001 与Advant控制器和工程软件完美集成，配置简单快捷，无需复杂的驱动程序或接口转换。模块通过ABB标准工程工具进行配置，提供一致的工程体验。

7. 工业级可靠性： ABB XUD194 XUD194A 3BHC018137R0001 采用工业级元器件和坚固的机械结构，能够在恶劣的工业环境中长期稳定运行，具有良好的抗振动、抗冲击和电磁兼容性能。

应用领域与实际案例

ABB XUD194 XUD194A 3BHC018137R0001 广泛应用于各类过程工业和制造自动化领域。

• 化工行业： 在化工厂和炼油厂中，ABB XUD194 XUD194A 3BHC018137R0001 用于监测反应器温度、精馏塔压力、储罐液位和管道流量，同时控制调节阀、变频器等执行机构，实现精确的过程控制。ABB XUD194 XUD194A 3BHC018137R0001 的可靠性和精度对于保证产品质量和生产安全至关重要。

• 电力行业： 在火力发电厂和热电联产设施中，ABB XUD194 XUD194A 3BHC018137R0001 采集锅炉汽包水位、主蒸汽温度与压力、给水流量等关键参数，同时控制给水调节阀、减温器和其他执行机构，为燃烧控制和汽机保护提供可靠的I/O支持。

• 制药行业： 在符合GMP要求的制药生产线上，ABB XUD194 XUD194A 3BHC018137R0001 用于监测反应器温度、压力、pH值等关键工艺参数，并控制加热、冷却、加料等过程，确保药品质量和批次一致性。

• 冶金行业： 在钢铁生产过程中，ABB XUD194 XUD194A 3BHC018137R0001 监测加热炉温度、轧制力、冷却水流量等参数，控制燃料阀门、冷却水阀门等执行机构，确保产品质量和生产效率。

• 水处理设施： 在市政和工业水处理厂，ABB XUD194 XUD194A 3BHC018137R0001 监测水池液位、管道压力、水质的pH值和浊度等，同时控制加药泵、阀门等设备，实现精确的水处理过程控制。

竞品对比

ABB XUD194 XUD194A 3BHC018137R0001 的主要竞争对手包括西门子（SIMATIC S7模拟量模块）、艾默生（DeltaV模拟量模块）和霍尼韦尔（C300模拟量模块）的同类产品。

• 优势： ABB XUD194 XUD194A 3BHC018137R0001 与ABB Advant系统的无缝集成是其最大优势，确保了最佳的兼容性和性能表现。ABB在过程控制领域的深厚经验体现在ABB XUD194 XUD194A 3BHC018137R0001 的设计中，其8输入8输出的高密度配置在同类产品中具有竞争力。

• 劣势： ABB XUD194 XUD194A 3BHC018137R0001 专为ABB Advant系统设计，不能直接用于其他品牌的DCS或PLC系统。随着ABB Advant平台向新一代系统过渡，ABB XUD194 XUD194A 3BHC018137R0001 作为成熟产品，其备件供应可能逐渐受限。

选型建议与注意事项

在选择和使用 ABB XUD194 XUD194A 3BHC018137R0001 时，请考虑以下几点：

1. 系统兼容性确认： ABB XUD194 XUD194A 3BHC018137R0001 专为ABB Advant控制系统设计。在选型前，请确认您的控制系统型号和软件版本与模块兼容。

2. 通道数量规划： ABB XUD194 XUD194A 3BHC018137R0001 提供8输入8输出通道。根据您的模拟量I/O点数需求选择合适的模块数量，考虑未来可能的扩展需求。

3. 信号类型匹配： 确认现场传感器和执行机构的信号类型与ABB XUD194 XUD194A 3BHC018137R0001 的输入输出范围匹配。正确配置每个通道的信号类型和量程。

4. 精度要求评估： 对于需要高测量精度的应用，确认模块的精度规格满足要求。考虑定期校准的需求。

5. 接线规范： 遵循正确的模拟信号接线规范，包括屏蔽电缆的使用、与动力电缆的分离和正确接地。确保所有连接牢固可靠。

6. 配置备份： 妥善保管模块的配置参数备份，以便在模块更换时快速恢复设置。

7. 备件策略： 对于关键应用，建议库存备用ABB XUD194 XUD194A 3BHC018137R0001 模块，以最小化故障时的停机时间。

安全注意事项： ABB XUD194 XUD194A 3BHC018137R0001 作为控制系统的关键组件，其安装和维护必须遵循相关安全规范：

• 所有安装、配置和维护工作必须由经过培训的合格人员完成

• 在安装或更换模块前，确保系统电源已断开

• 注意ESD防护，在操作模块时采取适当的防静电措施

• 验证所有接线正确牢固后再通电

• 对于危险区域安装，确保模块和相关接线符合防爆要求

• 遵循ABB官方文档中的所有安全指导

• 定期检查模块状态指示灯，及时发现并处理异常情况
