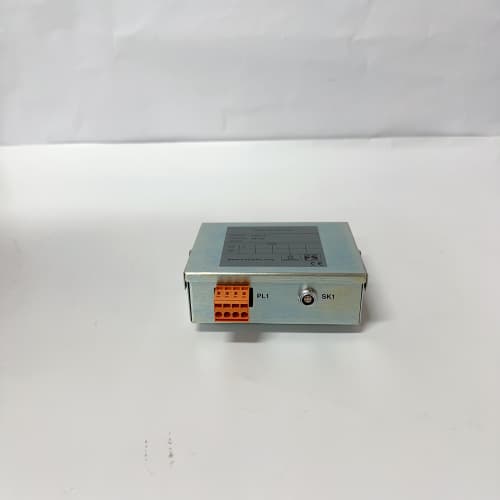

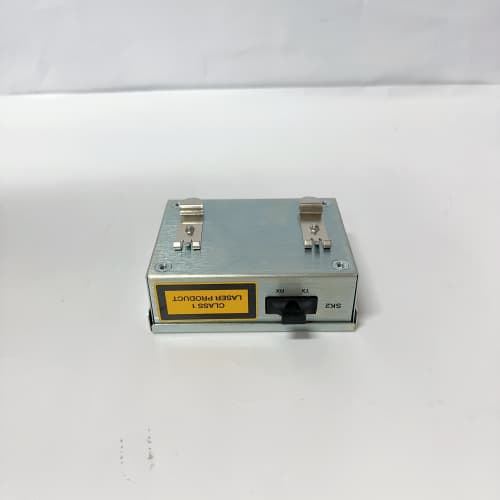

ICS TRIPLEX T8314

产品简介与概述

ICS TRIPLEX T8314 是一款由罗克韦尔自动化（Rockwell Automation）旗下ICS Triplex品牌生产的高完整性模拟量输入模块，属于Trusted®系列安全仪表系统（SIS）的核心组件。该模块专为关键过程控制和安全联锁应用设计，能够精确采集现场传感器的4-20mA模拟信号，并将其转换为数字值供安全控制器处理。ICS TRIPLEX T8314 采用三重化冗余架构，确保在单一通道故障时仍能提供准确、可靠的测量值。

作为Trusted®系统的重要组成部分，ICS TRIPLEX T8314 体现了ICS Triplex在安全控制领域超过半个世纪的专业经验。该模块符合IEC 61508功能安全标准，适用于SIL 3等级的安全应用，广泛应用于石油化工、油气开采、电力发电和冶金等关键工业领域。ICS TRIPLEX T8314 代表了过程工业安全控制系统中模拟量输入的最高可靠性和完整性水平。

技术参数

ICS TRIPLEX T8314 模拟量输入模块专为安全关键应用优化设计，其主要技术参数如下：

• 产品类型： 三重化冗余模拟量输入模块

• 兼容系统： ICS Triplex Trusted® 安全仪表系统

• 输入通道数量： 8通道

• 输入信号类型： 4-20mA， HART® 协议可选项

• 输入精度： 满量程的±0.1%

• 分辨率： 16位

• 输入阻抗： 250Ω（典型值）

• 更新速率： 可配置，典型值50ms

• 冗余架构： 三重化冗余（TMR），每个输入通道由三个独立电路处理

• 故障容错： 支持单通道故障下的继续运行

• 安全完整性等级： SIL 3（符合IEC 61508）

• 诊断功能： 在线自诊断、通道监测、看门狗定时器、电压监视、HART通信诊断

• HART通信： 支持HART协议，用于智能设备配置和诊断

• 通信接口： Trusted系统背板接口

• 隔离： 通道间隔离，通道对背板隔离

• 指示： 前面板LED指示通道状态和模块健康状态

• 工作电压： 由Trusted系统背板供电

• 功耗： <10W（典型值）

• 工作温度： 0°C至+60°C

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 安装方式： 安装在Trusted系统机架中

• 认证： TÜV SIL 3认证，CE，UL，CSA

ICS TRIPLEX T8314 的高精度和TMR冗余架构使其成为安全关键模拟输入应用的理想选择。

优势与特点

ICS TRIPLEX T8314 的主要优势在于其三重化冗余架构、全面的诊断能力和HART通信支持。

1. 三重化冗余（TMR）架构： ICS TRIPLEX T8314 采用真正的三重化冗余设计，每个输入信号由三个独立的电路并行处理，信号在模块内部进行"三取二"表决。即使单个输入电路发生故障，模块仍能提供正确的测量值，确保安全功能不中断。ICS TRIPLEX T8314 的TMR架构实现了高可用性和高安全性，特别适用于无法容忍误跳车或拒跳车的关键应用。

2. SIL 3安全完整性等级： ICS TRIPLEX T8314 经过TÜV认证，符合IEC 61508功能安全标准，适用于SIL 3等级的安全应用。这意味着该模块能够满足最严格的安全要求，可应用于石油化工紧急停车系统（ESD）、火气系统（FGS）和关键设备保护等场景。ICS TRIPLEX T8314 的安全认证为用户提供了合规保证，简化了安全系统的验证过程。

3. HART协议支持： ICS TRIPLEX T8314 支持HART通信协议，允许与智能变送器等HART设备进行双向数字通信。通过HART，用户可以远程读取过程变量、配置设备参数、获取诊断信息、监控设备健康状况，实现预测性维护。ICS TRIPLEX T8314 的HART能力将传统模拟回路转变为智能资产管理系统的一部分。

4. 全面的输入回路诊断： ICS TRIPLEX T8314 提供强大的输入回路监测功能，包括开路检测、短路检测、回路电流验证和超限报警。这些诊断信息通过系统总线报告给安全控制器，使操作员能够及时发现现场接线问题或传感器故障。ICS TRIPLEX T8314 的诊断能力大大减少了现场排查时间，提高了系统可用性。

5. 高精度输入： 采用16位分辨率和±0.1%的高精度设计，ICS TRIPLEX T8314 能够精确采集过程变量，满足精密控制和安全联锁的要求。无论是温度、压力、流量还是液位测量，ICS TRIPLEX T8314 都能提供稳定、准确的测量值。

6. 通道间隔离： ICS TRIPLEX T8314 提供通道间的电气隔离，防止单个通道的故障（如现场短路）影响到其他通道的正常工作。这种隔离设计显著增强了系统的鲁棒性，确保多个测量回路可以安全地在同一模块上运行。

7. 热插拔支持： 在冗余系统配置下，ICS TRIPLEX T8314 支持热插拔功能，允许在系统运行状态下更换模块。当某个I/O模块需要维护或更换时，无需停机即可完成操作，大大提高了系统的可用性和维护便利性。

8. 在线自诊断： ICS TRIPLEX T8314 持续进行全面的在线自诊断，包括处理器监视、内存测试、通信验证和电源监视。任何检测到的故障都会立即报告给系统，并采取预定义的安全动作，确保系统始终处于已知的安全状态。

应用领域与实际案例

ICS TRIPLEX T8314 广泛应用于对安全性和可用性要求最高的关键工业领域。

• 石油化工行业： 在炼油厂的催化裂化装置、加氢裂化装置和乙烯裂解炉中，ICS TRIPLEX T8314 采集反应器温度、压力、流量等关键过程变量。ICS TRIPLEX T8314 的SIL 3认证和高可靠性确保了这些高温高压过程的安全运行。在紧急停车系统中，ICS TRIPLEX T8314 的快速响应和故障容错能力至关重要。

• 油气开采： 在海上采油平台和陆上天然气处理厂，ICS TRIPLEX T8314 用于采集井口压力、分离器液位、管道流量等关键参数。ICS TRIPLEX T8314 的TMR架构确保了关键生产数据的准确性和可靠性，为安全联锁提供基础。

• 电力行业： 在超超临界火电机组和核电站中，ICS TRIPLEX T8314 采集锅炉汽包水位、主蒸汽压力、给水流量等关键参数，为汽轮机保护和锅炉安全监控提供可靠的测量数据。ICS TRIPLEX T8314 的高精度保证了保护动作的准确性。

• 冶金行业： 在炼铁高炉、炼钢转炉和轧钢加热炉中，ICS TRIPLEX T8314 采集炉内温度、压力、冷却水流量等参数，确保高温工艺的稳定控制和安全生产。

• 管道输送： 在长输油气管道的压气站和泵站，ICS TRIPLEX T8314 采集进出站压力、温度、流量和压缩机振动等参数，为管道保护和设备安全提供可靠的测量数据。

• 制药行业： 在符合GMP要求的制药生产线上，ICS TRIPLEX T8314 采集反应器温度、压力、pH值等关键工艺参数，确保药品质量和生产过程安全。

竞品对比

ICS TRIPLEX T8314 的主要竞争对手包括HIMA的F系列模拟量输入模块、ABB的S800 I/O安全型模拟输入模块和西门子的S7-400F/FH模拟量输入模块。

• 优势： ICS TRIPLEX T8314 采用真正的三重化冗余（TMR）架构，相比竞争对手的双通道（1oo2D）或"二取二"架构，提供了更高的容错能力和可用性。在HART通信集成和高级诊断方面，ICS TRIPLEX T8314 处于行业领先地位。作为Trusted系统的原生组件，ICS TRIPLEX T8314 与Trusted控制器无缝集成，确保了整个安全系统的协同工作。罗克韦尔自动化的全球服务网络也为ICS TRIPLEX T8314 提供了有力支持。

• 劣势： ICS TRIPLEX T8314 作为Trusted专有系统的组成部分，不能直接用于其他品牌的安全系统。相比一些基于开放标准的安全I/O模块，ICS TRIPLEX T8314 的价格较高，反映了其TMR架构和高安全等级。对于SIL 2等级的应用，ICS TRIPLEX T8314 的功能可能过于强大，存在过度配置的情况。

选型建议与注意事项

在选择和使用 ICS TRIPLEX T8314 时，请考虑以下几点：

1. 安全等级确认： 确认您的应用所需的安全完整性等级（SIL）。ICS TRIPLEX T8314 适用于SIL 3应用，对于要求较低的应用，可能有更经济的替代方案。

2. 输入通道规划： ICS TRIPLEX T8314 提供8个模拟输入通道。根据您的测量点数选择合适的模块数量，并考虑未来可能的扩展需求。

3. HART通信需求： 如果您的现场设备支持HART协议，确认是否需要使用HART通信功能。ICS TRIPLEX T8314 的HART功能需要相应的系统支持和配置。

4. 传感器类型匹配： 确认现场传感器的输出信号类型（4-20mA）与ICS TRIPLEX T8314 的输入范围匹配。对于需要外部供电的2线制变送器，确保模块提供合适的回路电源。

5. 系统冗余设计： 对于关键应用，考虑在Trusted系统中配置冗余的ICS TRIPLEX T8314 模块，进一步提高可用性。冗余配置需要相应的机架空间和电源容量。

6. 备件策略： 对于关键安全系统，建议库存备用ICS TRIPLEX T8314 模块，以便在故障时快速更换，最小化系统停机时间。

安全注意事项： ICS TRIPLEX T8314 是安全仪表系统的关键组件，其安装和维护必须遵循严格的安全规范：

• 所有安装、配置和维护工作必须由经过ICS Triplex培训的合格人员完成

• 在操作ICS TRIPLEX T8314 和相关设备前，遵守现场安全规程

• 在危险区域安装时，确保遵循适用的防爆要求和认证规定

• 定期进行安全系统的功能测试，验证ICS TRIPLEX T8314 和相关回路的正常工作

• 任何时候都不得绕过或禁用安全输入功能，以免危及设备和人员安全

• 遵循ICS Triplex提供的用户手册和安全手册中的所有指导

• 妥善保管ICS TRIPLEX T8314 的配置参数和测试记录，便于故障分析和安全审计
