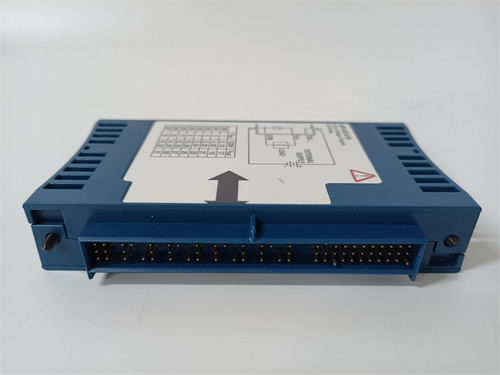

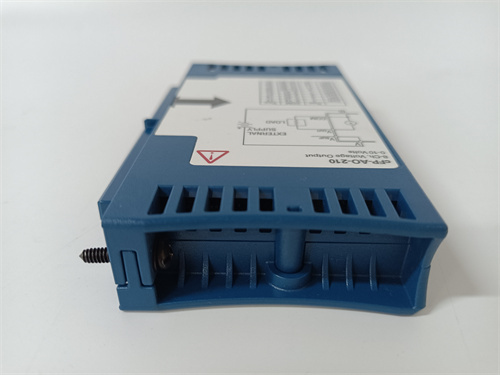

NI CFP-AO-210

发布时间：2026-03-05 09:11人气：

产品简介与概述

NI CFP-AO-210 是一款由美国国家仪器公司（National Instruments，简称NI）生产的高性能模拟量输出模块，属于Compact FieldPoint（cFP）系列分布式工业控制与监测平台。该模块提供8通道模拟量输出能力，能够将数字控制信号转换为标准的工业模拟信号，用于控制各种现场执行机构，如调节阀、变频驱动器、定位器和记录仪等。NI CFP-AO-210 采用坚固的工业设计，适用于恶劣环境下的分布式控制应用。

作为Compact FieldPoint系统的重要组成部分，NI CFP-AO-210 体现了NI在工业自动化和测试测量领域的专业技术与可靠品质。该模块与cFP网络接口模块配合使用，可通过以太网远程控制和监视模拟输出通道。NI CFP-AO-210 广泛应用于工业自动化、过程控制、嵌入式监测和分布式数据采集系统等各个领域，为精确控制现场设备提供可靠的模拟输出解决方案。

技术参数

NI CFP-AO-210 模拟量输出模块专为工业控制应用优化设计，其主要技术参数如下：

产品类型： 8通道模拟量输出模块
兼容系统： NI Compact FieldPoint分布式I/O系统
输出通道数量： 8路模拟量输出
输出信号类型：
- 4-20 mA电流输出
- 0-20 mA电流输出
- 0-10V电压输出
- ±10V电压输出
分辨率： 16位
更新速率：每通道可单独配置，最高100 Hz
精度：满量程的±0.1%（典型值）
输出驱动能力：电压模式：±10V @ 2mA；电流模式：0-20mA @ 最大负载电阻
保护功能：短路保护、过压保护
隔离：通道对地隔离，隔离电压250 Vrms
诊断功能：在线自诊断、开路检测、短路检测
通信接口：通过cFP背板与网络接口模块通信
指示灯：前面板LED指示模块状态和通信活动
工作电压：由cFP背板供电（9-35V DC）
功耗： <2W（典型值）
工作温度： -40°C至+70°C（工业扩展温度范围）
存储温度： -40°C至+85°C
湿度： 10%至90%非冷凝
防护等级： IP30（需安装于控制柜内）
安装方式：直接安装于cFP背板上
认证： CE，UL，C-UL，ATEX（危险区域认证可选）

NI CFP-AO-210 的高精度和可靠性使其成为分布式工业控制应用的理想选择。

优势与特点

NI CFP-AO-210 的主要优势在于其高精度输出、灵活的通道配置和坚固的工业设计。

高精度16位输出： NI CFP-AO-210 采用16位数模转换器，提供高分辨率的模拟输出信号，确保控制指令的精确执行。±0.1%的典型精度满足了大多数工业过程控制的要求，保证了最终控制元件的位置精度和响应特性。NI CFP-AO-210 的高精度是其广泛应用于精密控制领域的关键优势。
灵活的通道配置： NI CFP-AO-210 的8个输出通道可以独立配置为电压输出（0-10V或±10V）或电流输出（4-20mA或0-20mA）。这种灵活性允许单个模块同时驱动不同类型的执行机构，无需使用多个专用模块，简化了系统设计并降低了成本。NI CFP-AO-210 的灵活配置使其能够适应各种应用需求。
分布式控制架构：作为Compact FieldPoint系统的组成部分，NI CFP-AO-210 可安装在靠近现场执行机构的位置，通过以太网与中央控制器通信。这种分布式架构大大减少了模拟信号长距离传输的衰减和干扰问题，提高了控制系统的可靠性和抗噪声能力。NI CFP-AO-210 的分布式能力特别适合大型工厂和远程设施应用。
宽温度范围运行： NI CFP-AO-210 支持-40°C至+70°C的宽工作温度范围，适用于各种恶劣环境条件，包括寒冷地区的户外安装和高温工业场所。这种环境适应性使得NI CFP-AO-210 成为极端工况应用的理想选择，无需额外的温度控制措施。
全面的诊断功能： NI CFP-AO-210 具备完善的在线自诊断功能，能够实时监测输出通道状态，检测开路、短路等故障。诊断信息通过系统网络报告给中央控制器，便于快速定位和排除故障，最大限度地减少停机时间。NI CFP-AO-210 的诊断能力大大提高了系统的可维护性。
危险区域认证： NI CFP-AO-210 可选配ATEX认证，可安装于Zone 2危险区域，满足石油化工、油气开采等行业的防爆要求。这使得NI CFP-AO-210 能够在最苛刻的应用环境中安全可靠地工作，简化了防爆系统设计。
无缝NI软件集成： NI CFP-AO-210 与NI LabVIEW、LabWindows/CVI和Measurement Studio等软件开发环境无缝集成，提供直观的编程接口和丰富的函数库。工程师可以快速开发复杂的控制应用程序，大大缩短了项目开发周期。NI CFP-AO-210 与NI软件的紧密集成是其重要优势。
热插拔设计： NI CFP-AO-210 支持热插拔功能，允许在系统运行状态下更换模块，无需断电或中断控制过程。这一特性大大提高了系统的可用性和维护便利性，特别适用于关键连续过程应用。

应用领域与实际案例

NI CFP-AO-210 广泛应用于各类工业和科研领域中需要精确模拟输出的控制应用。

过程控制：在化工、石化和制药工厂中，NI CFP-AO-210 用于控制调节阀、变频驱动器和加热器。例如，在反应器温度控制回路中，NI CFP-AO-210 输出4-20mA信号控制蒸汽调节阀的开度，精确调节反应器温度。NI CFP-AO-210 的高精度确保了温度控制的稳定性和产品质量。
制造业：在汽车制造和电子产品装配线上，NI CFP-AO-210 用于控制伺服驱动器、比例阀和焊接电源。NI CFP-AO-210 的快速响应和高分辨率确保了精密装配过程的准确性和重复性。NI CFP-AO-210 的坚固设计适应了制造业的严苛环境。
能源管理：在大型建筑物和工业设施的能源管理系统中，NI CFP-AO-210 用于控制HVAC设备的变频器、电动阀门和调节风门。通过精确控制，实现能源消耗的优化和舒适环境的维持。NI CFP-AO-210 的分布式架构简化了大型设施的布线。
水处理设施：在市政水处理厂和泵站中，NI CFP-AO-210 用于控制加药泵的冲程频率、调节阀的开度和变频器的输出频率，实现水处理过程的精确自动控制。NI CFP-AO-210 的宽温度范围适应了水处理设施的户外安装需求。
环境监测：在环境测试箱和气候模拟室中，NI CFP-AO-210 用于控制加热器、制冷系统和加湿器，精确维持测试环境的温度、湿度和压力条件。NI CFP-AO-210 的高精度确保了测试条件的重复性和可靠性。
科研实验：在大学和研究机构的实验室中，NI CFP-AO-210 与LabVIEW配合，用于控制各种实验设备，如磁场电源、压电定位器和激光驱动器，为科学研究提供精确的控制能力。

竞品对比

NI CFP-AO-210 的主要竞争对手包括其他工业I/O厂商的模拟输出模块，如西门子的ET 200SP模拟量输出模块、罗克韦尔自动化的POINT I/O模拟输出模块和WAGO的750系列模拟输出模块。

优势： NI CFP-AO-210 与NI LabVIEW软件的无缝集成是其最大优势，为工程师提供了强大的开发环境和丰富的函数库。NI CFP-AO-210 的宽工作温度范围和危险区域认证使其适用于更广泛的应用场景。NI在测试测量领域的技术积累体现在NI CFP-AO-210 的高精度和稳定性上。
劣势： Compact FieldPoint平台的生态系统不如传统PLC厂商丰富，NI CFP-AO-210 与第三方PLC和DCS系统的集成可能比专用工业I/O模块复杂。在纯工业自动化应用中，传统PLC厂商的产品可能有更广泛的技术支持和用户基础。NI CFP-AO-210 的初始成本可能高于同规格的传统PLC I/O模块。

选型建议与注意事项

在选择和使用 NI CFP-AO-210 时，请考虑以下几点：

输出类型匹配：根据现场执行机构的信号要求选择合适的输出类型（电压或电流）。NI CFP-AO-210 支持每个通道独立配置，确保与各种执行机构兼容。
负载能力确认：确认NI CFP-AO-210 的输出驱动能力满足现场设备的要求。对于电流输出，确保回路总电阻（包括线缆电阻和执行机构输入电阻）在模块的驱动能力范围内。
网络接口模块选择： NI CFP-AO-210 需要与Compact FieldPoint网络接口模块配合使用。根据您的通信需求选择合适的网络接口模块，如以太网、串口或现场总线接口。
环境条件评估：根据安装环境的温度、湿度和危险等级选择合适的NI CFP-AO-210 型号。对于户外安装或恶劣环境，确保选择宽温度范围和适当防护等级的型号。
电源要求： NI CFP-AO-210 由cFP背板供电。确保背板电源有足够容量支持NI CFP-AO-210 和其他模块的功耗。
软件开发：熟悉NI LabVIEW或其他支持NI硬件的开发环境。NI CFP-AO-210 可通过NI-DAQmx驱动进行编程，提供直观的API和丰富的示例程序。
备件策略：对于关键应用，建议在库存中保留备用NI CFP-AO-210 模块，以便在故障时快速更换，最小化系统停机时间。
