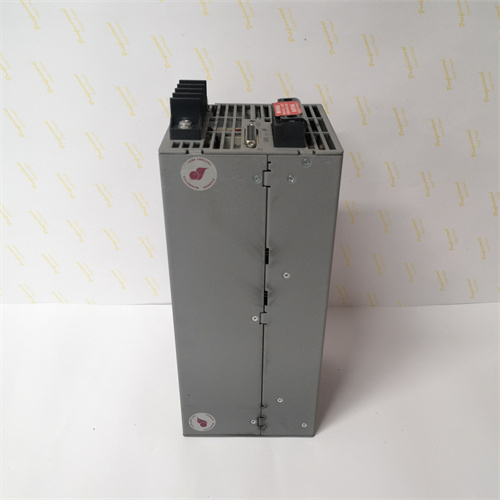

PIONEER MAGNETICS PM3398BP-6-1-3-E

产品简介与概述

PIONEER MAGNETICS PM3398BP-6-1-3-E 是一款由Pioneer Magnetics公司生产的高性能电源模块，广泛应用于GE（通用电气）Mark V和Mark VI系列汽轮机及燃气轮机控制系统中。该电源模块作为Mark系列控制系统的重要组成部分，为其他控制模块提供稳定、可靠的直流电源，确保系统在发电厂等恶劣工业环境中连续稳定运行。PIONEER MAGNETICS PM3398BP-6-1-3-E 采用先进的开关电源技术，具有高效率、高可靠性和全面的保护功能。

作为GE Speedtronic™涡轮机控制系统的关键电源组件，PIONEER MAGNETICS PM3398BP-6-1-3-E 体现了Pioneer Magnetics在工业电源领域的专业技术与可靠品质。该电源模块设计用于满足发电厂对控制系统电源的严格要求，能够承受电网波动、瞬时掉电和工业现场的恶劣条件。PIONEER MAGNETICS PM3398BP-6-1-3-E 以其高可靠性和稳定性，成为GE Mark系列控制系统中不可或缺的电源供应组件。

技术参数

PIONEER MAGNETICS PM3398BP-6-1-3-E 电源模块专为GE Mark系列控制系统优化设计，其主要技术参数如下：

• 产品类型： 工业控制电源模块

• 兼容系统： GE Mark V和Mark VI系列涡轮机控制系统

• 输入电压： 120/240V AC可选，47-63Hz

• 输出电压： 多路直流输出（+5V， +15V， -15V， +24V等）

• 输出电流： 根据各路输出而定，满足Mark系统需求

• 输出功率： 根据具体型号，通常为200-500W范围

• 效率： >80%（典型值），减少热量产生

• 保护功能：

  • 过压保护（OVP）

  • 过流保护（OCP）

  • 短路保护（SCP）

  • 过热保护（OTP）

• 保持时间： 至少20ms，防止瞬时掉电影响

• 隔离： 输入对输出隔离，保障操作安全

• 指示： 前面板LED指示电源正常和故障状态

• 冷却： 强制风冷

• 安装方式： 安装在Mark系列控制柜专用机架中

• 工作温度： 0°C至+55°C

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 认证： 符合GE工业标准

PIONEER MAGNETICS PM3398BP-6-1-3-E 为GE Mark系列控制系统提供稳定可靠的电源保障。

优势与特点

PIONEER MAGNETICS PM3398BP-6-1-3-E 的主要优势在于其多路输出能力、高可靠性和与GE Mark系统的完美兼容。

1. 多路输出设计： PIONEER MAGNETICS PM3398BP-6-1-3-E 提供多路直流输出，包括+5V、+15V、-15V和+24V等，满足GE Mark系列控制系统中各种模块的不同电源需求。这种多路输出设计简化了系统电源配置，无需多个单路电源模块，提高了系统集成度。PIONEER MAGNETICS PM3398BP-6-1-3-E 的多路输出是其作为系统电源的核心优势。

2. 高可靠性工业设计： PIONEER MAGNETICS PM3398BP-6-1-3-E 采用工业级元器件和严格的制造工艺，确保在发电厂等恶劣环境中长期稳定运行。该电源模块经过严格的老化测试和品质检验，能够承受振动、温度变化和电磁干扰的考验。PIONEER MAGNETICS PM3398BP-6-1-3-E 的高可靠性是Mark系列控制系统连续运行的基础保障。

3. 全面的保护功能： PIONEER MAGNETICS PM3398BP-6-1-3-E 集成了多种保护电路，包括过压保护、过流保护、短路保护和过热保护。当检测到异常情况时，电源模块会自动切断输出或限制电流，防止损坏自身和连接的Mark系列控制模块。PIONEER MAGNETICS PM3398BP-6-1-3-E 的保护功能大大增强了整个控制系统的可靠性和安全性。

4. 快速响应和保持时间： PIONEER MAGNETICS PM3398BP-6-1-3-E 具有快速的动态响应能力，能够在负载突变时保持输出电压稳定。至少20ms的保持时间确保在电网瞬时掉电时，Mark控制系统有足够时间保存关键数据并安全停机，防止数据丢失或控制错误。PIONEER MAGNETICS PM3398BP-6-1-3-E 的这一特性对于发电厂等关键应用尤为重要。

5. 状态指示功能： PIONEER MAGNETICS PM3398BP-6-1-3-E 前面板配备LED指示灯，实时显示电源正常和故障状态。这些直观的指示使维护人员能够快速判断电源工作状况，无需额外测试设备，大大简化了故障排查过程。

6. 无缝GE Mark系统集成： PIONEER MAGNETICS PM3398BP-6-1-3-E 作为GE Mark系列控制系统的指定电源模块，与Mark V和Mark VI系统的机架完美匹配，确保机械和电气连接的可靠性。模块插入机架后自动连接到系统背板，为所有模块提供稳定的电力分配。

7. 成熟的现场验证： PIONEER MAGNETICS PM3398BP-6-1-3-E 在全球数千台燃气轮机和汽轮机控制系统中得到验证，其可靠性和性能已通过长期现场运行证明。这一成熟的现场应用经验为用户提供了低风险的选择。

8. 强制风冷设计： PIONEER MAGNETICS PM3398BP-6-1-3-E 采用强制风冷设计，内置高效风扇，确保电源模块在满负荷运行时保持适当的工作温度。这种冷却设计提高了电源的可靠性和寿命。

应用领域与实际案例

PIONEER MAGNETICS PM3398BP-6-1-3-E 广泛应用于GE Mark系列涡轮机控制系统中。

• 燃气发电厂： 在燃气轮机发电厂中，PIONEER MAGNETICS PM3398BP-6-1-3-E 为Mark V或Mark VI控制系统提供稳定电源，确保燃气轮机在各种工况下的安全可靠运行。PIONEER MAGNETICS PM3398BP-6-1-3-E 的高可靠性对于维持发电机组连续运行至关重要。PIONEER MAGNETICS PM3398BP-6-1-3-E 在燃气发电领域的应用充分证明了其价值。

• 蒸汽发电厂： 在燃煤和核电站的蒸汽轮机控制系统中，PIONEER MAGNETICS PM3398BP-6-1-3-E 为Mark系列控制系统供电，确保汽轮机控制系统的稳定运行。PIONEER MAGNETICS PM3398BP-6-1-3-E 的稳定性能确保了汽轮机在各种负荷条件下的精确控制。

• 联合循环电厂： 在燃气-蒸汽联合循环电厂中，PIONEER MAGNETICS PM3398BP-6-1-3-E 同时应用于燃气轮机和蒸汽轮机的Mark控制系统，确保整个联合循环机组的协调运行和最优效率。

• 压缩机驱动： 在天然气管道压缩站和石油化工设施中，PIONEER MAGNETICS PM3398BP-6-1-3-E 用于驱动压缩机的燃气轮机或电机的Mark控制系统，确保压缩机的安全可靠运行。

• 工业发电： 在造纸、钢铁和化工行业的自备电厂中，PIONEER MAGNETICS PM3398BP-6-1-3-E 用于余热发电和自备发电机组的Mark控制系统，为企业提供可靠的电力供应。

竞品对比

PIONEER MAGNETICS PM3398BP-6-1-3-E 的主要竞争对手包括其他为GE Mark系列控制系统提供电源的厂商产品，以及GE原厂的电源模块。

• 优势： PIONEER MAGNETICS PM3398BP-6-1-3-E 作为专为GE Mark系列设计的电源模块，与Mark V和Mark VI系统具有完美的兼容性。Pioneer Magnetics在工业电源领域的专业经验体现在PIONEER MAGNETICS PM3398BP-6-1-3-E 的设计中，其可靠性和性能经过大量现场应用的验证。PIONEER MAGNETICS PM3398BP-6-1-3-E 的多路输出设计专门针对Mark系统的需求优化。

• 劣势： PIONEER MAGNETICS PM3398BP-6-1-3-E 专为GE Mark系列系统设计，应用范围相对专一。随着GE向Mark VIe等新一代系统过渡，PIONEER MAGNETICS PM3398BP-6-1-3-E 的备件供应可能逐渐受限。

选型建议与注意事项

在选择和使用 PIONEER MAGNETICS PM3398BP-6-1-3-E 时，请考虑以下几点：

1. 系统兼容性确认： PIONEER MAGNETICS PM3398BP-6-1-3-E 专为GE Mark V和Mark VI控制系统设计。在选型前，请确认您的控制系统型号和版本与模块兼容。

2. 电源需求计算： 计算Mark控制系统中所有模块的总功耗，确保PIONEER MAGNETICS PM3398BP-6-1-3-E 的输出容量满足系统需求。

3. 输入电压配置： 确认安装现场的电源电压与PIONEER MAGNETICS PM3398BP-6-1-3-E 的输入电压要求匹配，正确配置输入电压选择开关。

4. 散热条件检查： PIONEER MAGNETICS PM3398BP-6-1-3-E 采用强制风冷，确保控制柜内通风良好，空气过滤器定期清洁，保证电源模块散热效果。

5. 备件策略： 对于关键发电机组，建议库存备用PIONEER MAGNETICS PM3398BP-6-1-3-E 模块，以最小化故障时的停机时间。

6. 专业维护： PIONEER MAGNETICS PM3398BP-6-1-3-E 的安装和维护应由熟悉GE Mark系统的合格人员完成，确保系统安全和正确操作。

安全注意事项： PIONEER MAGNETICS PM3398BP-6-1-3-E 涉及高压电源，其安装和维护必须遵循严格的安全规范：

• 所有安装、配置和维护工作必须由经过培训的合格人员完成

• 在操作PIONEER MAGNETICS PM3398BP-6-1-3-E 和相关设备前，遵守电厂的安全规程和锁定/挂牌程序

• 注意电源模块内部电容可能存储危险电压，断电后需等待充分放电

• 确保电源模块正确接地，符合电气规范要求

• 不要超过PIONEER MAGNETICS PM3398BP-6-1-3-E 的额定输出功率

• 定期检查冷却风扇工作状态，确保散热良好

• 遵循GE Mark系统手册和Pioneer Magnetics产品文档中的所有安全指导
