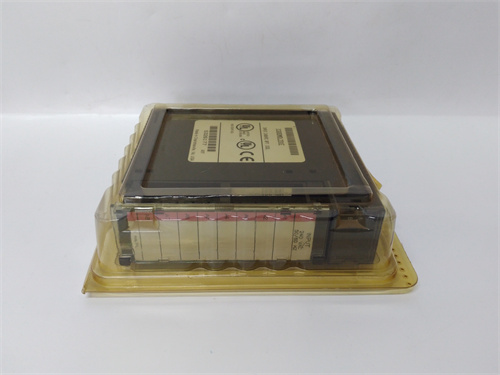

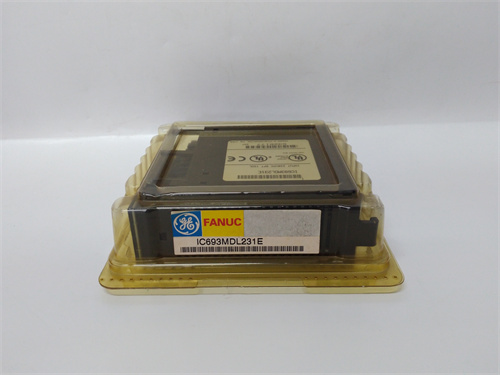

GE IC693MDL231

产品描述

GE IC693MDL231 是通用电气（GE）智能平台（现属艾默生自动化）旗下90-30系列可编程逻辑控制器（PLC）中一款高性能、高密度的数字量输出模块。作为90-30系列I/O家族的重要成员，GE IC693MDL231 专门设计用于将PLC控制器的数字控制信号转换为现场设备可执行的开关量指令，驱动各种工业执行机构。具体而言，该型号通常指代一款16点/32点的正逻辑/负逻辑晶体管输出模块，用于控制直流负载，如指示灯、小型继电器、电磁阀和固态接触器等。其紧凑的设计使得单个模块能够控制多个设备，极大地节省了控制柜空间。凭借其快速响应、长寿命和高度可靠的特点，GE IC693MDL231 成为各类工业自动化应用中不可或缺的控制组件。

产品参数

• 品牌：GE Intelligent Platforms (通用电气智能平台) / 艾默生自动化

• 型号：[GE IC693MDL231]（请在此处插入您的产品链接）

• 产品系列：Series 90-30 (90-30系列)

• 模块类型：数字量直流输出模块

• 输出点数：16点 或 32点（具体取决于版本）

• 输出类型：晶体管 - 源型（正逻辑）或 漏型（负逻辑）

• 输出电压：通常为 12/24V DC

• 输出电流：每点 0.5A - 1.0A，每公共端/模块总电流有限制

• 响应时间：关断到导通 < 1ms；导通至关断 < 1ms

• 隔离：光耦隔离（每组/通道与背板之间）

• 状态指示：每个输出点均有LED状态指示灯

• 供电：由背板提供内部逻辑电源，现场电源需外部提供

• 工作温度：0°C 至 +60°C

• 安装方式：90-30系列I/O机架插槽安装

• 认证：CE, UL, CSA 等

优势特点

1. 高密度设计：[GE IC693MDL231] 在单个标准I/O模块宽度内集成了16或32个数字量输出点，这种高密度设计极大地提高了机架的空间利用率。对于点数密集的应用场景，用户可以在有限的机架槽位内控制更多设备，减少了所需机架和扩展单元的数量，从而降低了系统总成本。

2. 快速开关响应：采用固态晶体管作为输出元件，GE IC693MDL231 具有毫秒级的极快开关响应速度，非常适合需要高频次开关动作的控制任务，如高速计数、脉冲输出或快速步进控制。无机械触点的设计不仅响应快，还消除了触点磨损问题，大大延长了模块的使用寿命。

3. 状态实时监控：模块正面面板为每个输出点配备了独立的LED状态指示灯。当PLC逻辑驱动某个输出点导通时，对应的LED立即点亮，使现场维护人员能够直观地判断控制信号的发出情况。这一功能对于快速排查现场设备故障（是PLC没输出，还是执行机构故障）非常有帮助，能显著缩短故障诊断时间。

4. 电气隔离保护：GE IC693MDL231 的输出通道与PLC背板总线之间采用了光耦隔离技术。这意味着现场侧的电压浪涌、短路等电气故障不会直接冲击和损坏昂贵的CPU或背板电路。部分模块还提供输出点分组隔离，进一步增强了系统的安全性和可靠性。

5. 广泛的兼容性：作为GE 90-30系列的标准I/O模块，[GE IC693MDL231] 与系列内所有CPU（如IC693CPU313/323/331/341等）、电源和通信模块完美兼容。无论是新系统设计，还是对老旧90-30系统进行扩展或备件更换，该模块都能即插即用，无需复杂的配置。

应用领域与应用案例

• 应用领域：

  • 制造业：装配线、包装机械、物料搬运系统的电磁阀控制、指示灯控制。

  • 水处理：泵的启停控制、阀门开关控制、报警指示。

  • 基础设施：楼宇自动化的照明控制、通风挡板控制。

  • 过程工业：开关阀的控制、报警和信号指示。

  • OEM设备：专用机械设备的嵌入式控制。

• 应用案例：

  • 案例一：汽车零部件生产线自动化改造
    在某汽车零部件生产线的PLC控制系统中，工程师选用了 [GE IC693MDL231] 模块来控制生产线上数十个气缸的电磁阀。其快速的响应速度确保了气缸动作的精确时序配合，提高了生产节拍。同时，模块的高密度设计使得控制柜尺寸得以缩小，为生产线腾出了宝贵的操作空间。当某个电磁阀线圈短路时，模块的隔离设计保护了PLC系统，仅熔断了外部保险丝，方便了快速维修。

  • 案例二：污水处理厂滤池控制系统
    某污水处理厂的V型滤池控制系统采用了GE 90-30 PLC。GE IC693MDL231 模块负责接收CPU指令，控制滤池反冲洗过程中多个气动阀门和鼓风机的启停。其晶体管输出的长寿命特性完美适应了滤池每天多次反冲洗的高频动作需求，确保了设备长期稳定运行，降低了维护频次。

竞品对比

与市场上同等级的中小型PLC数字量输出模块（如西门子S7-300的SM322模块、罗克韦尔ControLogix的直流输出模块、三菱Q系列输出模块）相比：

• 优势：[GE IC693MDL231] 在GE 90-30这一经典平台中，拥有极其广泛的装机量和经过数十年验证的可靠性。对于存量GE 90-30系统用户而言，它是升级和备件替换的唯一且最经济的选择。其高密度设计在同级别产品中具有竞争力，单位点数的成本通常较低。

• 劣势：GE 90-30平台作为一款经典PLC，其技术架构相对于西门子S7-1200/1500、罗克韦尔CompactLogix等新一代平台来说较为老旧，在处理速度、网络集成能力方面存在差距。GE IC693MDL231 本身不具备诊断功能，无法提供输出通道的断线或过载反馈，这在高端过程控制中可能是一个不足。

选型建议与注意事项

• 选型建议：

  1. 确认输出类型：在订购 [GE IC693MDL231] 前，务必确认您的现场负载需要源型（正逻辑，输出高电平）还是漏型（负逻辑，输出低电平）驱动。选择错误将导致负载无法动作。

  2. 核算负载电流：计算每个输出点所驱动负载的额定电流，并累加每个公共端所带负载的总电流。确保单点电流和公共端总电流均不超过模块规格书中给出的最大值，并留有一定余量。

  3. 确认机架兼容性：检查您的90-30机架型号和电源容量，确保有足够的插槽空间，且电源能为该模块提供足够的背板逻辑电源。

  4. 考虑扩展需求：如果点数需求大，可考虑选择32点版本的高密度模块以节省槽位。

• 注意事项：

  • 安装、接线和维护工作必须由具备GE PLC系统经验的合格电气工程师执行，严格遵守安全规范。

  • GE IC693MDL231 是静电敏感设备，操作前应采取防静电措施。

  • 进行任何模块插拔操作前，务必切断相关机架的电源（除非系统明确支持热插拔，90-30系列通常不支持）。

  • 现场电源的接线必须正确，极性不能接反。输出端应设置合适的保护电路，如在驱动感性负载（继电器线圈、电磁阀）时，需在负载两端反向并联续流二极管，以吸收关断时产生的反向电动势，保护输出晶体管。

  • 输出回路中应串接合适的保险丝或断路器，以防止负载短路损坏模块。

  • 为确保产品品质和获得技术支持，建议通过艾默生自动化（原GE IP）的官方授权渠道或信誉良好的分销商采购正品GE IC693MDL231。
