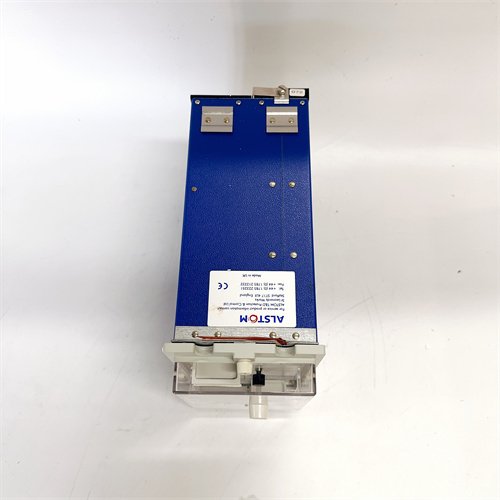

ALSTOM MCGG22L1CB0753E

产品描述

ALSTOM MCGG22L1CB0753E 是阿尔斯通（ALSTOM）集团（现其电网业务已划归GE Grid Solutions）生产和研发的一款高性能、高可靠性的中压配电网络保护继电器，属于MCGG系列过流保护继电器产品家族。具体而言，ALSTOM MCGG22L1CB0753E 是一款多功能微机型过流及接地故障保护继电器，专门用于中压（3.6kV - 40.5kV）配电线路、变压器、电动机和电容器的保护。该型号中的“MCGG”代表产品系列，“22”可能表示特定的功能配置，“L1C”可能表示辅助电源和外壳类型，“B0753E”则可能表示特定的电流范围和保护曲线版本。ALSTOM MCGG22L1CB0753E 以其精确的测量能力、灵活的整定方式和可靠的保护性能，广泛应用于发电厂、变电站、工业企业和商业建筑的中压配电系统中，是实现电力设备保护、故障隔离和供电连续性保障的关键智能设备。

产品参数

• 品牌：ALSTOM (阿尔斯通) / GE Grid Solutions

• 型号：[ALSTOM MCGG22L1CB0753E]（请在此处插入您的产品链接）

• 产品系列：MCGG 系列保护继电器

• 类型：微机型过流及接地故障保护继电器

• 保护功能：

  • 三相过流保护（定时限/反时限）

  • 接地故障保护（定时限/反时限）

  • 可选配过负荷保护、断路器失灵保护等功能

• 测量参数：三相电流、零序电流、故障电流等

• 额定电流：通常为 1A 或 5A（CT二次侧），具体取决于型号后缀

• 辅助电源：通常为 24-250V DC / 48-230V AC（宽范围）

• 输出触点：多个可编程继电器输出（跳闸、告警、信号）

• 输入触点：多个数字量输入（用于断路器状态、闭锁信号等）

• 通信接口：可选 RS-485 接口（支持 Modbus RTU 或 IEC 60870-5-103 协议）

• 故障记录：记录最近多次故障事件，包括故障电流值和故障时间

• 显示：LED指示灯（运行、跳闸、报警）和 LCD 显示屏（可选）

• 工作温度：-25°C 至 +55°C

• 安装方式：嵌入式面板安装

• 认证：IEC 60255, CE, UL 等国际电力行业标准认证

优势特点

1. 全面的保护功能：[ALSTOM MCGG22L1CB0753E] 集成了多种保护功能于一体，包括三相过流保护（可设置定时限或多种反时限特性曲线）和接地故障保护。这种多功能集成使得一台继电器即可满足中压馈线的基本保护需求，简化了保护柜的接线和配置，提高了保护系统的可靠性。

2. 精确的测量与保护：采用高精度电流互感器和先进的数字信号处理技术，ALSTOM MCGG22L1CB0753E 能够精确测量三相电流和零序电流，确保在各种故障情况下都能准确判断故障类型和严重程度。其保护动作精度高，动作时间准确，能够实现选择性保护，最小化故障影响范围。

3. 灵活的配置能力：该继电器支持现场整定保护参数，用户可以根据被保护设备的特点和系统运行要求，灵活设置保护定值、时间特性和逻辑关系。通过前面板上的旋钮和拨码开关，或通过可选的人机界面，可以方便地进行参数设置，无需专用软件和编程器，大大简化了现场调试工作。

4. 高可靠性与抗干扰能力：ALSTOM MCGG22L1CB0753E 严格遵循IEC 60255等国际电工委员会对保护继电器制定的各项标准进行设计和测试。其采用的工业级元器件和坚固的机械结构，确保了在强电磁干扰、宽温度变化等恶劣变电站环境下，能够长期稳定可靠运行，满足电力系统对保护设备极高的可靠性要求。

5. 故障记录与诊断：该继电器内置故障记录功能，能够记录最近多次故障事件的发生时间、故障电流值和保护动作情况。这些信息对于故障分析和系统优化非常有价值，可以帮助运行人员快速定位故障原因，评估保护动作的正确性，并为系统运行方式的改进提供依据。

6. 易于安装与维护：ALSTOM MCGG22L1CB0753E 采用标准的嵌入式面板安装方式，外形尺寸紧凑，安装开孔符合工业标准。模块化设计使得内部组件易于检查和更换。前面板上的LED指示灯可以直观显示继电器的运行状态、保护动作和告警信息，方便现场维护人员快速了解设备状况。

应用领域与应用案例

• 应用领域：

  • 发电厂：厂用电系统馈线保护、变压器保护、电动机保护。

  • 变电站：中压配电线路保护、母线分段保护。

  • 工业企业：工厂内部配电网的进线、母联和馈线保护。

  • 商业建筑：大型商业综合体的中压配电系统保护。

  • 基础设施：机场、地铁、医院等重要场所的配电系统保护。

• 应用案例：

  • 案例一：大型商业综合体配电系统保护
    在某超高层商业综合体的中压配电系统中，工程师选用了数十台 [ALSTOM MCGG22L1CB0753E] 保护继电器，用于保护各楼层的配电变压器和重要负荷馈线。在一次外部电网故障导致电压暂降时，这些继电器准确判断故障性质，只有靠近故障点的馈线保护动作，隔离了故障区域，其他楼层的供电保持正常，最大限度地保障了商业综合体的正常运营。

  • 案例二：化工厂中压电动机保护
    某化工厂的关键反应釜由中压电动机驱动，为了保护这些重要设备，采用了ALSTOM MCGG22L1CB0753E继电器。在一次电机过载运行时，继电器精确测量到电流超过设定值，并根据反时限特性曲线及时发出跳闸指令，避免了电机因过热而损坏。故障记录功能帮助维护人员分析了过载原因，并采取了相应的工艺优化措施。

竞品对比

与市场上同等级的中压保护继电器（如ABB的REF615系列、Siemens的7SJ80系列、Schneider Electric的Easergy P3系列等）相比：

• 优势：[ALSTOM MCGG22L1CB0753E] 作为阿尔斯通（现GE Grid Solutions）的经典产品，在欧洲及全球中压配电市场拥有广泛的装机量和深厚的应用经验。其操作简单、可靠性高，特别受到传统电力用户的青睐。对于存量阿尔斯通保护系统的用户而言，这是最可靠的备件和升级选择。

• 劣势：随着GE Grid Solutions对阿尔斯通电网业务的整合，产品线和技术支持体系正在逐步融合，原有阿尔斯通产品系列的长期发展路径可能面临调整。相对于新一代基于IEC 61850标准的数字化保护继电器，ALSTOM MCGG22L1CB0753E在通信能力和智能化程度上相对传统，不支持GOOSE（通用面向对象变电站事件）等高级功能。

选型建议与注意事项

• 选型建议：

  1. 确认应用场景：在订购 [ALSTOM MCGG22L1CB0753E] 前，明确被保护设备的类型（馈线、变压器、电动机）和系统参数（电压等级、额定电流、短路容量），确保继电器的保护功能和额定值满足要求。

  2. 核对CT变比：根据现场电流互感器（CT）的变比和二次侧额定值（1A或5A），选择相应版本的ALSTOM MCGG22L1CB0753E，并正确设置CT变比参数。

  3. 确定辅助电源：核实现场可提供的辅助电源类型和电压等级，选择相应辅助电源规格的继电器。

  4. 考虑通信需求：如果需要将继电器接入监控系统（SCADA），应选择带RS-485通信接口的版本，并确认支持的通信协议（如Modbus RTU）与系统兼容。

  5. 检查安装空间：确认开关柜面板上有足够的安装空间，并符合继电器的开孔尺寸要求。

• 注意事项：

  • 安装、接线、整定和维护工作必须由经过阿尔斯通/GE Grid Solutions培训、具备电力系统保护专业知识的合格电气工程师执行，严格遵守电力行业安全规程和操作规程。

  • 继电器涉及高压电力系统，操作不当可能导致严重的人身伤害和设备损坏。进行任何接线操作前，务必确认相关一次设备和二次回路已完全断电，并采取可靠的安全措施。

  • 接线时，必须严格按照ALSTOM MCGG22L1CB0753E的产品手册和二次接线图进行，确保电流回路（特别是CT回路）和电压回路接线正确无误、连接可靠。特别注意CT回路严禁开路，电压回路严禁短路。

  • 在整定保护参数时，必须仔细计算和核对保护定值，确保与上下级保护装置配合，实现选择性保护。错误的整定可能导致保护误动或拒动。

  • 定期对保护继电器进行功能测试，验证其保护动作的正确性和准确性。建议建立保护定值和测试记录档案，便于日后维护和故障分析。

  • 为确保产品品质和获得准确的技术支持与售后服务，建议通过GE Grid Solutions（原阿尔斯通电网）的官方授权渠道或信誉良好的合作伙伴采购正品ALSTOM MCGG22L1CB0753E。
