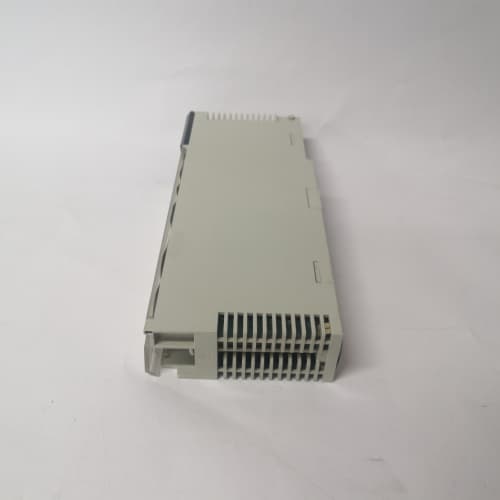

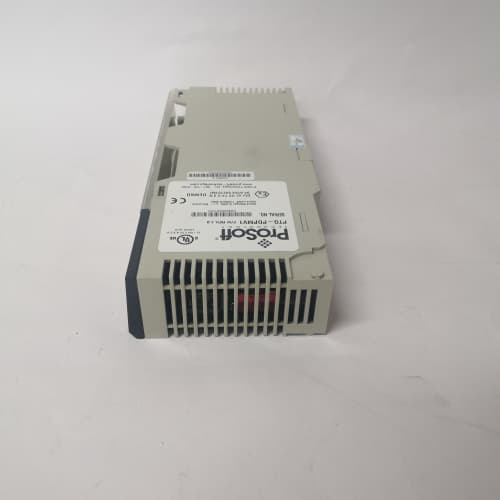

PROSOFT ILX56-MM

产品描述

PROSOFT ILX56-MM 是一款在工业网络通信领域具有重要地位的协议转换网关，属于PROSOFT公司著名的 inRAx 系列通信模块。具体而言，该型号是一款 Modbus Master/Slave 通信网关模块，专门设计用于罗克韦尔自动化（Rockwell Automation）的ControlLogix系列PLC平台。PROSOFT ILX56-MM 直接插拔安装在ControlLogix机架的I/O槽位内，通过背板总线与ControlLogix处理器进行高速数据交换，同时通过其独立的串行通信端口，连接各种支持Modbus协议的现场设备，如变频器、智能仪表、温控器、远程I/O站等。作为连接罗克韦尔控制系统与Modbus设备网络的桥梁，PROSOFT ILX56-MM 解决了不同品牌、不同协议设备间的通信难题，是实现系统集成和数据互通的关键组件。

产品参数

• 产品型号： PROSOFT ILX56-MM

• 产品类型： inRAx 系列 Modbus 主站/从站通信模块

• 适用系统： 罗克韦尔自动化 ControlLogix 系列PLC

• 通信接口： 通常配备 2个 独立的串行通信端口（RS-232/RS-485/RS-422可选）

• 支持的协议： Modbus RTU/ASCII 主站和从站模式

• 工作模式： 每个端口均可独立配置为 Modbus 主站 或 从站

• 最大连接设备： 作为主站时，每个端口最多可连接 247个 Modbus 从站设备

• 数据交换： 通过ControlLogix背板总线与处理器进行数据交换，数据映射为处理器内存中的标签

• 配置方式： 通过PROSOFT提供的ProSoft Configuration Builder（PCB）软件进行配置

• 诊断功能： 内置全面的诊断功能，包括端口状态LED、通信错误统计、数据包监控等

• 供电方式： 通过ControlLogix机架的背板总线获取电源

• 安装方式： 标准模块化设计，可直接插拔安装在ControlLogix机架的任何I/O插槽内

• 工作温度： 0°C 至 +60°C，适应工业现场环境

• 认证： 具有 CE， UL， cUL 等多种国际认证

优势与特点

1. 无缝集成到ControlLogix平台：PROSOFT ILX56-MM 最突出的优势在于其与罗克韦尔ControlLogix平台的深度集成。该模块采用与ControlLogix系列I/O模块相同的物理尺寸和电气接口，可以直接安装在ControlLogix机架的任意I/O槽位中。通过背板总线，PROSOFT ILX56-MM 与ControlLogix处理器之间的数据交换被映射为处理器内存中的标签，用户可以在RSLogix 5000或Studio 5000编程环境中，像访问本地I/O一样直接读写Modbus网络上的设备数据，无需复杂的底层通信编程。

2. 强大的Modbus网络连接能力：PROSOFT ILX56-MM 配备了2个独立的串行通信端口，每个端口均可独立配置为Modbus主站或从站模式。作为主站时，每个端口最多可以连接247个Modbus从站设备，这意味着一个 PROSOFT ILX56-MM 模块最多可以连接近500个Modbus设备。无论是连接变频器、智能仪表，还是远程I/O站，PROSOFT ILX56-MM 都能轻松应对，极大地扩展了ControlLogix系统的设备接入能力。

3. 灵活的双模式操作：PROSOFT ILX56-MM 的每个通信端口都可以独立配置为Modbus主站或从站模式，提供了极大的应用灵活性。在某些应用中，一个端口可以作为主站连接现场设备，另一个端口可以作为从站向上位监控系统提供数据；在一些复杂系统中，两个端口可以同时作为主站，分别连接不同网络段的设备。这种灵活的双模式设计，使得 PROSOFT ILX56-MM 能够适应各种复杂的通信需求。

4. 减轻主处理器负担：PROSOFT ILX56-MM 内置了强大的通信处理器和内存，独立处理所有的Modbus通信任务。这意味着繁琐的Modbus协议解析、数据打包解包、定时轮询等工作都由 PROSOFT ILX56-MM 模块自身完成，ControlLogix主处理器只需通过背板总线读写处理后的数据即可。这种设计显著减轻了主处理器的负担，使其能够更专注于执行复杂的控制逻辑，提升整个系统的运行效率。

5. 丰富的诊断功能，易于维护：PROSOFT ILX56-MM 提供了全面的诊断功能。模块正面的LED指示灯可以快速显示电源状态、通信端口活动状态和模块故障信息。通过ProSoft Configuration Builder（PCB）软件，用户可以深入查看每个端口的通信状态、读写统计、错误计数，甚至可以监控实时通信数据包。当Modbus网络出现问题时，这些诊断信息能够帮助维护人员快速定位故障点，无论是接线问题、从站掉线还是参数配置错误，都能一目了然，显著缩短系统的平均修复时间（MTTR）。

应用领域与应用案例

• 应用领域：

  • 过程自动化：在化工厂、炼油厂中，用于将支持Modbus协议的智能仪表、分析仪、阀门定位器等设备集成到罗克韦尔的ControlLogix控制系统中。

  • 工厂自动化：在汽车制造、机械加工生产线中，用于连接变频器、软启动器、温控器等Modbus设备。

  • 水处理：在自来水厂和污水处理厂中，用于将分布在现场的Modbus仪表、加药泵、变频器等设备接入中央控制系统。

  • 能源管理：在电力监控系统中，用于连接支持Modbus协议的智能电表、保护装置和UPS电源。

• 应用案例：
  某大型汽车制造厂的涂装车间需要升级其空调通风系统，以实现对温湿度的精确控制。现场有数十台变频器（用于控制风机转速）和数十个温湿度传感器（支持Modbus协议），都需要接入中央控制系统。中央控制系统采用罗克韦尔的ControlLogix PLC。工程师们在ControlLogix机架中安装了一块 PROSOFT ILX56-MM 模块，并将其一个RS-485端口配置为Modbus主站，连接了所有变频器和温湿度传感器。通过 PROSOFT ILX56-MM，ControlLogix处理器可以实时读取每个传感器的温湿度值，并根据设定值通过Modbus指令精确控制每台变频器的运行频率。整个系统运行稳定，控制精度高。PROSOFT ILX56-MM 的出色表现为涂装车间的环境控制提供了可靠的通信保障，同时大大简化了系统接线和编程工作。

与竞品的对比

与市场上其他品牌的Modbus通信网关模块（如MKSI的MV156-MCM、Woodhead的SST系列模块）相比，PROSOFT ILX56-MM 有其独特的竞争优势：

• inRAx平台的成熟生态：PROSOFT的inRAx系列是专为罗克韦尔平台设计的通信模块，拥有数十年的市场应用经验。PROSOFT ILX56-MM 作为该系列中的经典产品，其稳定性和兼容性经过了全球无数项目的验证，是罗克韦尔用户首选的第三方通信解决方案。

• 强大的配置与诊断工具：PROSOFT提供的ProSoft Configuration Builder（PCB）软件功能强大且易于使用，用户可以直观地配置Modbus通信参数、数据映射关系，并进行在线诊断。相比一些竞品的复杂配置方式，PROSOFT ILX56-MM 的配置体验更加友好，能够显著缩短项目开发和调试周期。

• 广泛的协议支持：虽然 PROSOFT ILX56-MM 专注于Modbus协议，但PROSOFT提供覆盖几乎所有工业通信协议的inRAx模块（如PROFIBUS、DeviceNet、EtherNet/IP、HART等），用户可以针对不同需求选择最合适的模块，所有模块都采用相同的安装、配置和使用方式，简化了学习和备件管理。

选型建议与注意事项

• 选型建议：

  1. 确认Modbus设备数量和通信要求：在选用 PROSOFT ILX56-MM 前，必须详细统计需要连接的所有Modbus设备数量、通信协议类型（RTU还是ASCII）、波特率、数据格式等参数。确保每个端口的从站数量不超过247个，且所有设备的通信参数可以统一或通过多端口分段管理。

  2. 确定端口类型：根据现场设备的接口类型选择合适的端口配置。PROSOFT ILX56-MM 通常提供RS-232和RS-485两种选择。对于多设备长距离通信，通常选择RS-485；对于单设备短距离通信，可以选择RS-232。

  3. 规划数据映射：在配置 PROSOFT ILX56-MM 前，需要规划好Modbus设备数据与ControlLogix处理器内存之间的映射关系，包括哪些寄存器需要读取、哪些需要写入、数据存放的标签名称等。良好的规划可以简化编程并提高系统的可维护性。

• 注意事项：

  • 断电操作：在插拔 PROSOFT ILX56-MM 模块或进行接线时，务必确保ControlLogix机架已断电，以防止带电插拔造成模块损坏。

  • 正确配置通信参数：PROSOFT ILX56-MM 的每个端口都必须正确配置与所连接设备相匹配的通信参数（波特率、数据位、停止位、校验方式），否则无法正常通信。

  • 总线终端匹配：对于RS-485网络，必须在总线的物理两端正确连接终端电阻，以消除信号反射，保证通信质量。终端电阻的阻值通常为120欧姆。

  • 查阅官方手册：在进行硬件组态、参数配置和接线前，强烈建议详细阅读PROSOFT官方发布的 PROSOFT ILX56-MM 用户手册和ProSoft Configuration Builder软件指南，以获取最准确、最权威的技术信息和操作规范。
