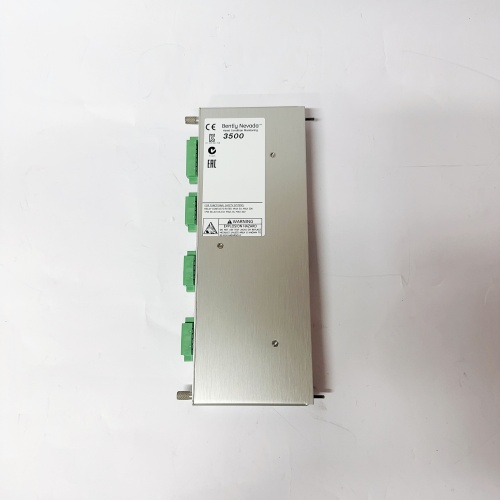

BENTLY 131151-01 本特利内华达速度/加速度传感器接口模块

产品描述

BENTLY 131151-01 是一款高性能的速度/加速度传感器接口模块，属于本特利内华达（Bently Nevada）备受推崇的 3500 系列机械保护监测系统的重要组成部分。本特利内华达作为全球旋转机械状态监测领域的领导者，其 3500 系列产品已成为石油、化工、电力等行业关键设备保护的行业标准。BENTLY 131151-01 具体对应的是 3500/45 位置/速度加速度监测器模块的接口板或相关组件，主要用于处理来自速度传感器和加速度计的信号。该模块接收来自安装在轴承座或机壳上的速度/加速度传感器的原始振动信号，对其进行积分、滤波和信号调理，将原始的物理振动量转换为标准的工业信号，并与预设的报警和危险设定值进行比较，最终通过继电器模块输出报警或跳闸信号。对于可靠性工程师和设备维护人员而言，BENTLY 131151-01 是实现对风机、泵、压缩机等旋转机械设备进行连续、可靠的状态监测和保护的核心组件，能够有效预防设备故障和灾难性事故的发生。

产品参数

了解 BENTLY 131151-01 的技术规格对于正确配置机械保护系统至关重要：

• 产品型号： BENTLY 131151-01

• 系列归属： Bently Nevada 3500 系列机械保护监测系统

• 兼容监测器： 3500/45 位置/速度加速度监测器模块

• 输入信号类型： 接受来自速度传感器（如速度线圈）和加速度计（ICP型或电荷型）的信号

• 通道数量： 每个 3500/45 监测器通常提供 4 个通道，BENTLY 131151-01 作为其接口组件，对应处理这些通道的信号

• 信号调理功能： 提供信号积分（加速度到速度，速度到位移）、可编程滤波（高通、低通、带通）和信号归一化等功能

• 测量参数： 可测量加速度、速度（真峰值、峰峰值、RMS）和位移（通过积分）

• 频率响应： 宽广的频率响应范围，典型为 1 Hz 至 10 kHz 以上，取决于传感器类型和配置

• 报警设定值： 支持两个独立的报警设定值（Alert 和 Danger），每个通道可独立编程

• 通信接口： 通过 3500 机架的背板总线与通信模块（如 3500/20 框架接口模块）进行数据交换

• 诊断功能： 全面的自诊断功能，包括传感器回路连续性检测、模块健康状态监测和通道验证测试

优势特点

BENTLY 131151-01 凭借其卓越的信号处理能力和与 3500 系统的无缝集成，在机械保护领域拥有显著优势：

• 多类型传感器兼容性： BENTLY 131151-01 能够与多种类型的速度和加速度传感器接口，包括传统的速度线圈、现代 ICP型加速度计以及电荷输出型加速度计。这种灵活性使得用户可以根据不同的应用需求和预算，选择最适合的传感器，而无需更换监测器硬件。

• 灵活的信号调理： 该模块提供强大的可编程信号处理功能。用户可以根据被监测设备的特性和故障特征频率，通过软件配置不同的滤波器和积分选项。例如，对于滚动轴承监测，可以选择加速度测量和高通滤波；对于不平衡和不对中监测，可以通过积分得到速度或位移信号。这种灵活性使得 BENTLY 131151-01 能够适应广泛的监测需求。

• 高可靠性设计： 作为 3500 系列的一员，BENTLY 131151-01 继承了本特利内华达一贯的高可靠性设计理念。它采用工业级元器件和冗余设计选项，能够在恶劣的工业环境中长期稳定运行。其全面的自诊断功能能够及时发现并报告模块内部的潜在故障，避免因监测系统自身失效而导致误报或漏报。

• 无缝系统集成： BENTLY 131151-01 与本特利内华达的 3500 机架、电源模块、通信模块以及继电器模块完美集成。它可以通过 3500 机架的背板总线，将处理后的振动数据和报警状态实时传递给通信模块，进而上传至上位机状态监测系统（如 System 1），实现数据的集中管理和分析。

• 精确的报警与保护： 通过将现场振动信号与用户可编程的 Alert 和 Danger 设定值进行比较，BENTLY 131151-01 能够准确、可靠地发出报警和跳闸信号。其先进的报警逻辑，如报警延迟、报警锁定和表决逻辑（与同机架其他监测器配合），可以有效防止因瞬时干扰或传感器故障导致的误动作，确保保护动作的准确性和可靠性。

应用案例

BENTLY 131151-01 广泛应用于石油、化工、电力等行业的各类旋转机械设备监测：

• 炼油厂关键机组： 在炼油厂的催化裂化装置中，主风机和气压机是关键的核心设备。BENTLY 131151-01 被安装在这些机组的控制柜内，通过连接安装在轴承座上的加速度传感器，连续监测其振动速度和加速度。当设备出现不平衡、不对中或轴承早期故障时，模块能够及时检测到振动变化并发出报警，提醒维护人员安排检修，避免非计划停机。

• 化工厂压缩机： 在乙烯装置中，裂解气压缩机、丙烯压缩机等大型离心式或轴流式压缩机长期连续运行。BENTLY 131151-01 负责监测这些压缩机的机壳振动。通过分析振动信号的频谱和幅值变化，可以诊断出叶轮结垢、旋转失速、轴承磨损等多种故障，为预知性维修提供数据支持。

• 发电厂辅机设备： 在火力发电厂，锅炉的送风机、引风机，以及循环水泵、凝结水泵等大量辅机设备，虽然不如汽轮发电机组核心，但它们的故障同样会导致机组降负荷甚至停机。BENTLY 131151-01 被广泛应用于这些辅机设备的振动监测，实现全厂关键辅机的集中监控和保护。

• 水电站水泵水轮机： 在抽水蓄能电站，水泵水轮机工况频繁切换，承受较大的水力冲击。BENTLY 131151-01 用于监测顶盖、下机架和导轴承等关键部位的振动，及时发现异常振动，保障机组在频繁启停和工况变换过程中的安全运行。

竞品对比

与其他主流机械保护系统制造商（如艾默生的 CSI 6500 系列、飞利浦的 PR 系列、Metrix 的 5500 系列）相比，BENTLY 131151-01 展现出其独特的定位和优势：

• 行业标准地位： 本特利内华达在旋转机械保护和状态监测领域拥有无可争议的领导地位，其 3500 系列系统被广泛认为是行业标准。BENTLY 131151-01 作为 3500 系列的核心组件，继承了这一品牌优势。对于许多用户，特别是设计院和EPC总包商而言，指定使用本特利内华达的产品意味着遵循行业最佳实践，降低了技术风险。

• 与 System 1 软件的深度集成： BENTLY 131151-01 与 Bently Nevada 的 System 1 状态监测和诊断软件实现了无缝集成。从 BENTLY 131151-01 采集的原始波形数据、趋势数据和报警事件可以直接传输到 System 1 平台，进行高级分析和诊断。这种硬件与软件的协同工作是许多竞争对手难以企及的。

• 丰富的故障诊断数据库： 本特利内华达积累了数十年的旋转机械故障诊断经验和案例库。使用 BENTLY 131151-01 和其配套的诊断工具，用户可以直接受益于这些经验，快速识别和诊断常见的机械故障模式，大大缩短了故障分析和处理的时间。

• 完善的全球服务体系： 本特利内华达在全球范围内建立了完善的销售和服务网络，能够为用户提供从选型、安装调试到运行维护的全生命周期技术支持。这对于跨国企业和关键设备的长期可靠运行至关重要。

选型建议与注意事项

在涉及 BENTLY 131151-01 的选型、安装或维护工作时，请务必留意以下几点：

1. 传感器匹配性验证： BENTLY 131151-01 需要与特定类型的传感器配合使用。在选型前，务必确认您计划使用的速度或加速度传感器与该模块完全兼容。例如，对于 ICP型加速度计，需要确认模块是否提供恒流源供电；对于电荷型加速度计，需要确认模块内置了电荷放大器。

2. 机架和电源容量确认： BENTLY 131151-01 必须安装在 3500 系列机架内，并且需要与其他模块（如电源模块、通信模块、继电器模块）配合使用。在安装前，应确认机架有足够的空闲插槽，并且电源模块的容量足以支持所有模块的总功耗。

3. 组态软件和硬件钥匙： 配置 BENTLY 131151-01 的工作参数（如通道使能、测量类型、滤波器设置、报警设定值等）需要使用 Bently Nevada 的专用组态软件和硬件组态钥匙（Configuration Key）。确保在系统调试前已准备好这些工具。

4. 报警设定值整定： 在设置 BENTLY 131151-01 的 Alert 和 Danger 报警值时，应参考被监测设备的原始设备制造商（OEM）推荐值、行业标准（如 ISO 10816 系列标准）以及同类设备的运行经验。设定值既不应过于灵敏导致频繁误报警，也不应过于迟钝导致故障漏报。

5. 接线规范与屏蔽接地： 传感器信号线属于微弱信号，极易受到电磁干扰。连接 BENTLY 131151-01 与现场传感器的电缆必须使用屏蔽双绞线，并严格按照本特利内华达的接线规范进行接地。不正确的接地会引入噪声，影响测量精度，甚至导致误报警。

6. 定期校验与测试： 为确保 BENTLY 131151-01 长期稳定可靠运行，建议建立定期校验和测试计划。可以使用便携式振动校准器对每个通道进行定期标定，测试其测量精度和报警响应。同时，通道验证测试功能也可以在系统运行时在线进行，验证模块信号通路的完整性。
