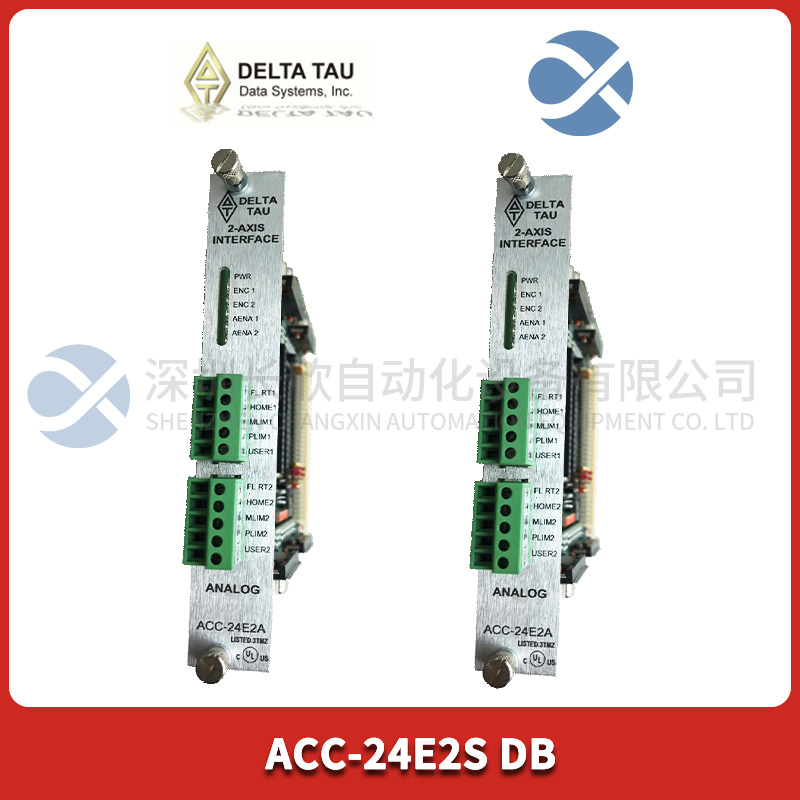

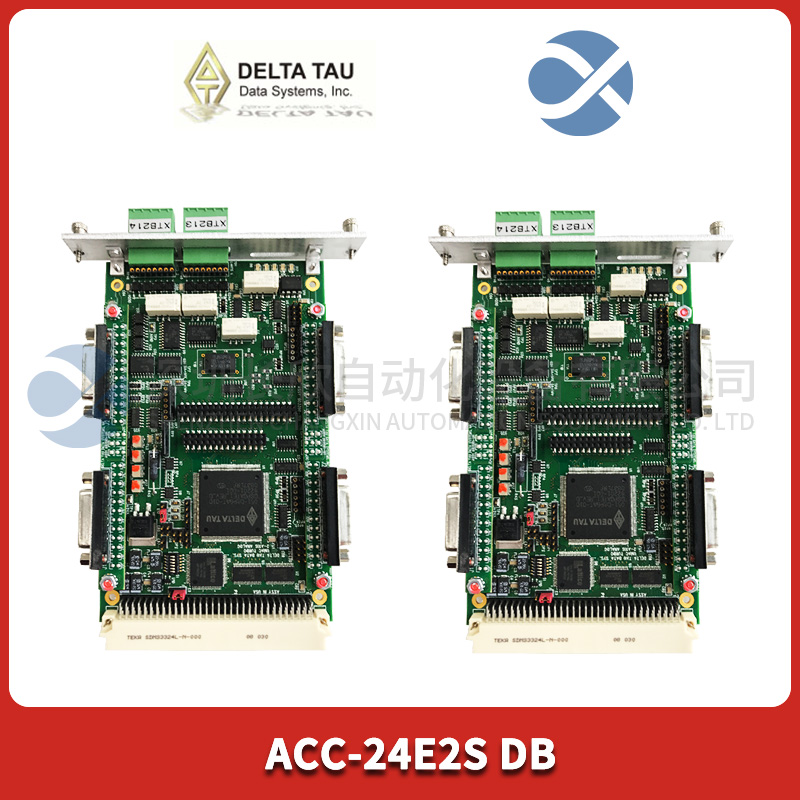

ACC-24E2S DB DELTA TAU 轴扩展板

　　ACC-24E2S DB DELTA TAU 轴扩展板

　　型号:ACC-24E2S DB

　　品牌：DELTA TAU

　　连接器配置：

　　•选项TB：接线盒编码器连接器

　　部件号：603441-101

　　接线盒夹层板部件号：603276-100

　　产品描述

　　特征：

　　(4)PMAC2式步进器接口和/或编码器/MLDT电路的通道

　　可与任何UMAC或MACRO站CPU一起使用

　　支持脉冲和方向命令

　　(4)舵机接口通道

　　紧凑的3U尺寸

　　Delta Tau ACC-24E2S轴扩展板为UMAC和Ultralite/MACRO Station控制器提供四个通道的PMAC2式步进接口和/或编码器/MLDT电路。Acc-24E2S是UMAC或MACRO Pack扩展卡系列的一部分，这些附件卡设计用于插入工业3U机架系统。来自这些附件的信息通过高速UBUS直接传递到UMAC或MACRO站CPU。

　　步进和方向输出与RS422兼容，能够以差分模式或单端配置连接到5V输入驱动器。

　　最多可将八个ACC-24E2S板连接到一个UMAC，从而提供多达32个额外的步进接口电路通道。因为每个MACRO Station CPU只能服务八个通道的伺服数据，所以只有两个ACC-24E2S板可以连接到MACRO Station以连接步进电机。

　　ACC-24E2S也是用于双反馈系统的理想板，因为它可以在3U机架上用一块板处理四个编码器。

　　ACC-24E2S板不含处理器；它有一个高度集成的4通道PMAC2型伺服IC，周围有缓冲电路和连接器。四轴ACC-24E2S插入背板并使用机架中的一个插槽。
