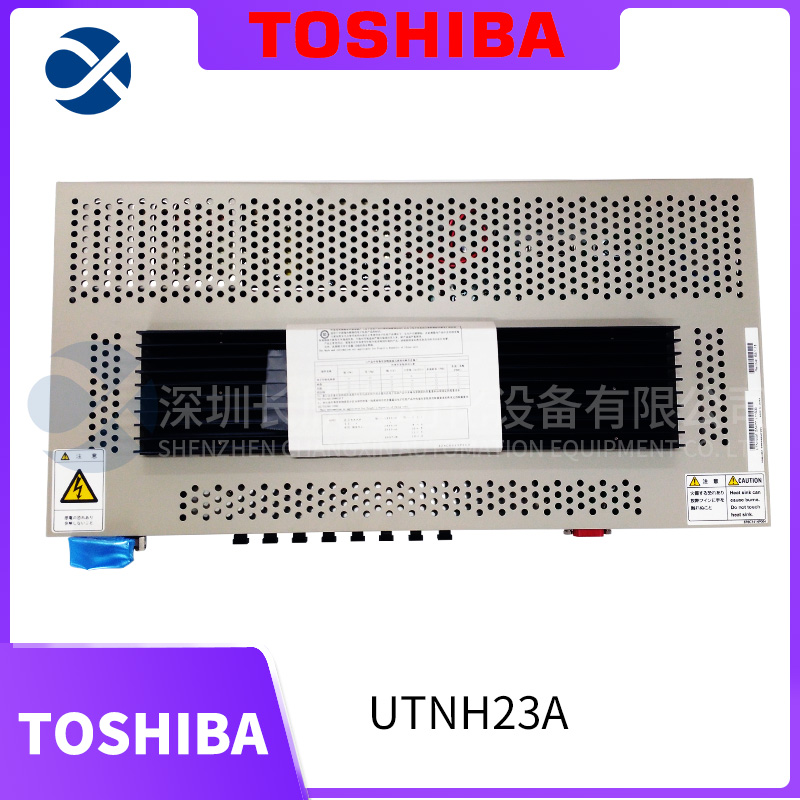

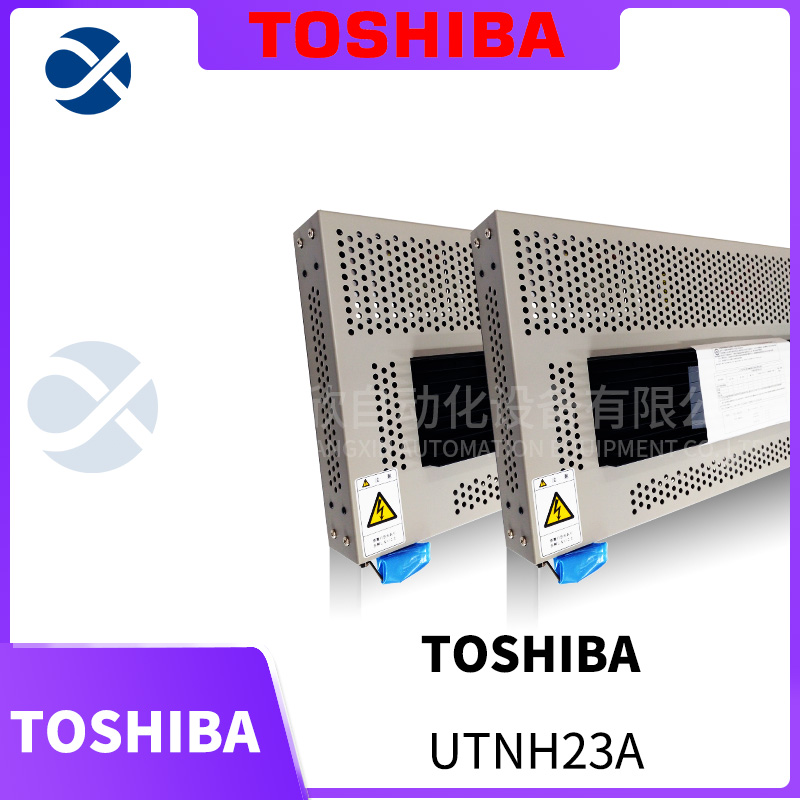

UTNH23A TOSHIBA 光纤共享集线器

　　UTNH23A TOSHIBA 光纤共享集线器

　　型号：UTNH23A

　　品牌：TOSHIBA

　　产品描述

　　光纤共享集线器单元UTNH系列（在本文中称为光纤共享集线器单元手册）用于信息和控制网络TC-net 100构成TC-net 100光传输线。它采用具有8个端口的MT-RJ光连接器。集线器单元还有一个用于RJ-45模块化连接器的端口，可以是连接到TC-net 100（双绞线）设备。在使用单个单元时，使用光学用于A线传输线UTNH23A的共享集线器单元（为TC-net 100安装的SNMP）或用于B线传输线UTNH23B的光学共享集线器单元。

　　●UTNH23A:用于A线传输线的主光共字集线器单元(SNMP安装)

　　●UTNH23B:用于B线传输线的主光共字集线器单元

　　光学共享集线器单元的特点

　　TC-net 100是集成控制器的监视和控制LAN，可以是配置使用光纤传输线和双绞线传输线。光纤共享集线器单元是配置光纤传输所必需的线，并将TC-net 100个站连接到网络。UTNH23A，其中安装了TC-net 100的SNMP，允许诊断连接到光学共享集线器单元的端口。标准的TC-net 100有双传输线，其中A线用于连接UTNH23A和B线用于连接UTNH23B。

　　信息和控制网络TC-net 100具有以下特点。

　　•打开

　　TC-net 100是一个具有开放特性的监控网络100-Mbps

　　以太网、冲突避免功能和明确的时间响应。

　　•通讯服务

　　通信服务包括扫描传输（循环广播传输和接收）用于周期性控制数据传输和普通消息传输。

　　•扫描传输有三种模式：高速模式、中速模式、和低速模式。这些模式可以根据数据分配刷新周期，以确保明确的实时响应。

　　•消息传输不仅支持TCP、UDP、IP，还支持东芝标准协议PCMP。

　　•高可靠性

　　通过双传输线配置可以构建高可靠性系统。电的或光传输线可以选择。
