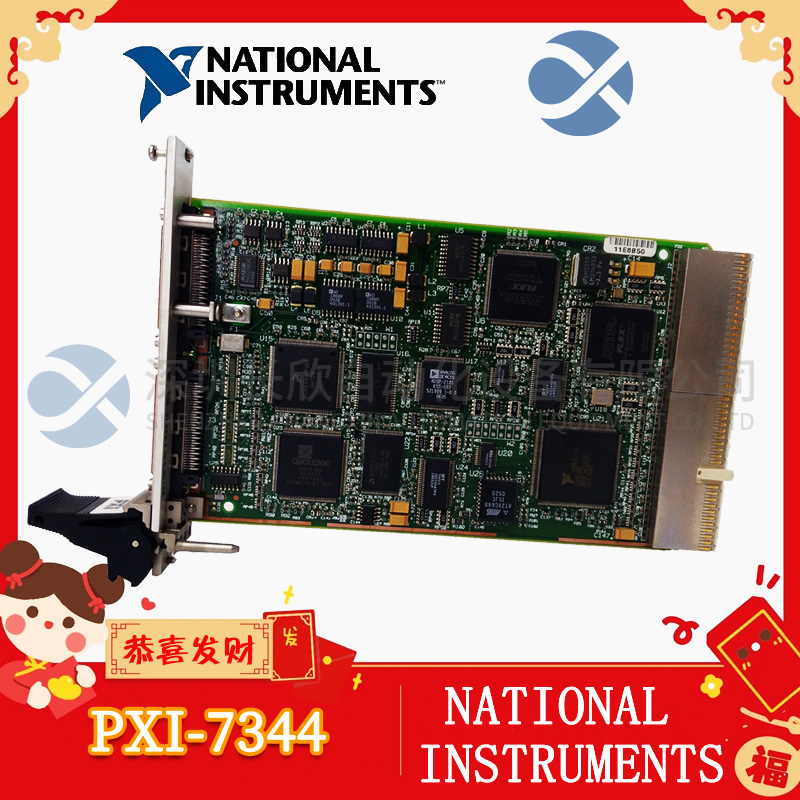

PXI-7344 NATIONAL INSTRUMENTS 步进/伺服运动控制器模块

　　PXI-7344 NATIONAL INSTRUMENTS 步进/伺服运动控制器模块

　　型号：PXI-7344

　　品牌：NATIONAL INSTRUMENTS

　　产品描述

　　PXI-7344，32位数字I/O位，步进/伺服运动控制器模块

　　NI PXI-7344（部件号：777935-01）具有先进的运动控制、便捷的软件工具和运动VI库（与LabVIEW一起使用），是一款4轴PXI步进/伺服运动控制模块。该控制器专为PXI、PCI和1394总线计算机而设计。使用此模型，用户可以在实时、抢占式、多任务操作系统环境中同时运行多达10个运动程序。该模型配备增强型PID/PIVff伺服更新，每轴更新速率为62μs。NI PXI-7344具有用于原位开关输入的运动输入/输出、断点输出、行程末端限制、触发器输入和高达20 MHz的编码器反馈率。它配备了32个数字I/O位和一个12位的模拟输入分辨率。NI PXI-7344具有8个多路复用模拟输入通道，具有4个用户信号；和4个模拟输出通道。它有4个8位数字I/O端口。

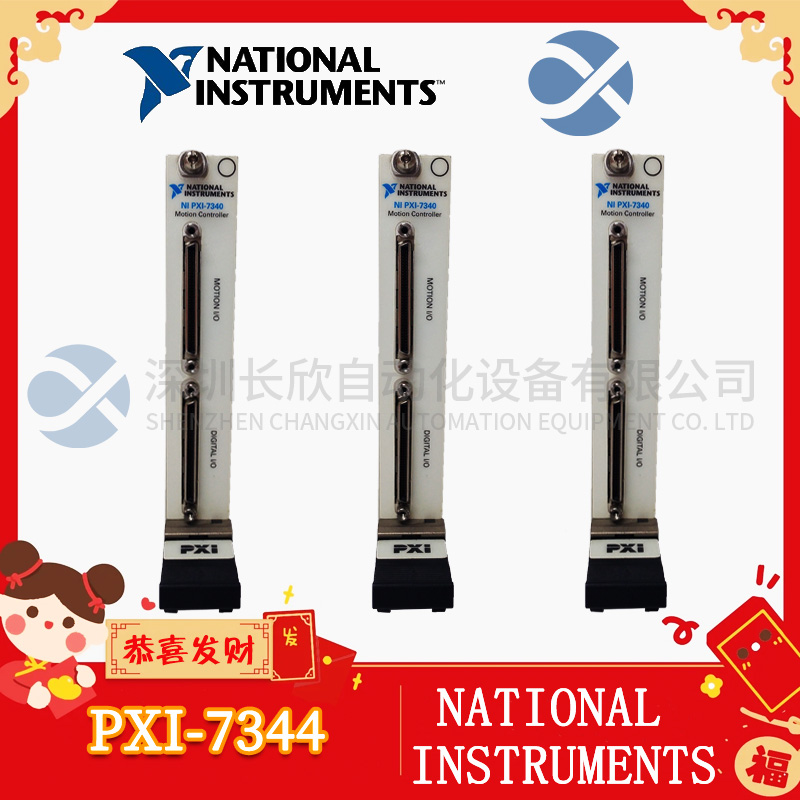

　　NI PXI-7344旨在支持National Instruments专有的实时系统集成(RTSI)总线。该总线在National Instruments的不同产品之间提供高速高效的连接。RTSI总线是数据采集(DAQ)和图像采集(IMAQ)产品的理想解决方案。有了这条总线，用户可以同步他们的NI PXI-7344可轻松跨越多个IMAQ、DAQ或运动设备，以共同定时或触发事件。为运动I/O连接提供了一个高密度68针母VHDCI连接器。

　　本机型支持LabVIEW，是一款基于图形化编程语言的应用软件。该模型支持其他应用程序开发软件，如LabWindows/CVI、BridgeVIEW和FlexMotion软件。该程序为用户提供创建32位独立可执行程序和编译程序所需的源代码。因此，用户可以将NI PXI-7344视为满足其自定义自动化要求的可行解决方案。此外，National Instruments还提供FlexMotion VI库-一系列VI（虚拟仪器），用于将LabView与NI PXI-7344。该设备的工作温度为0至55°C。
