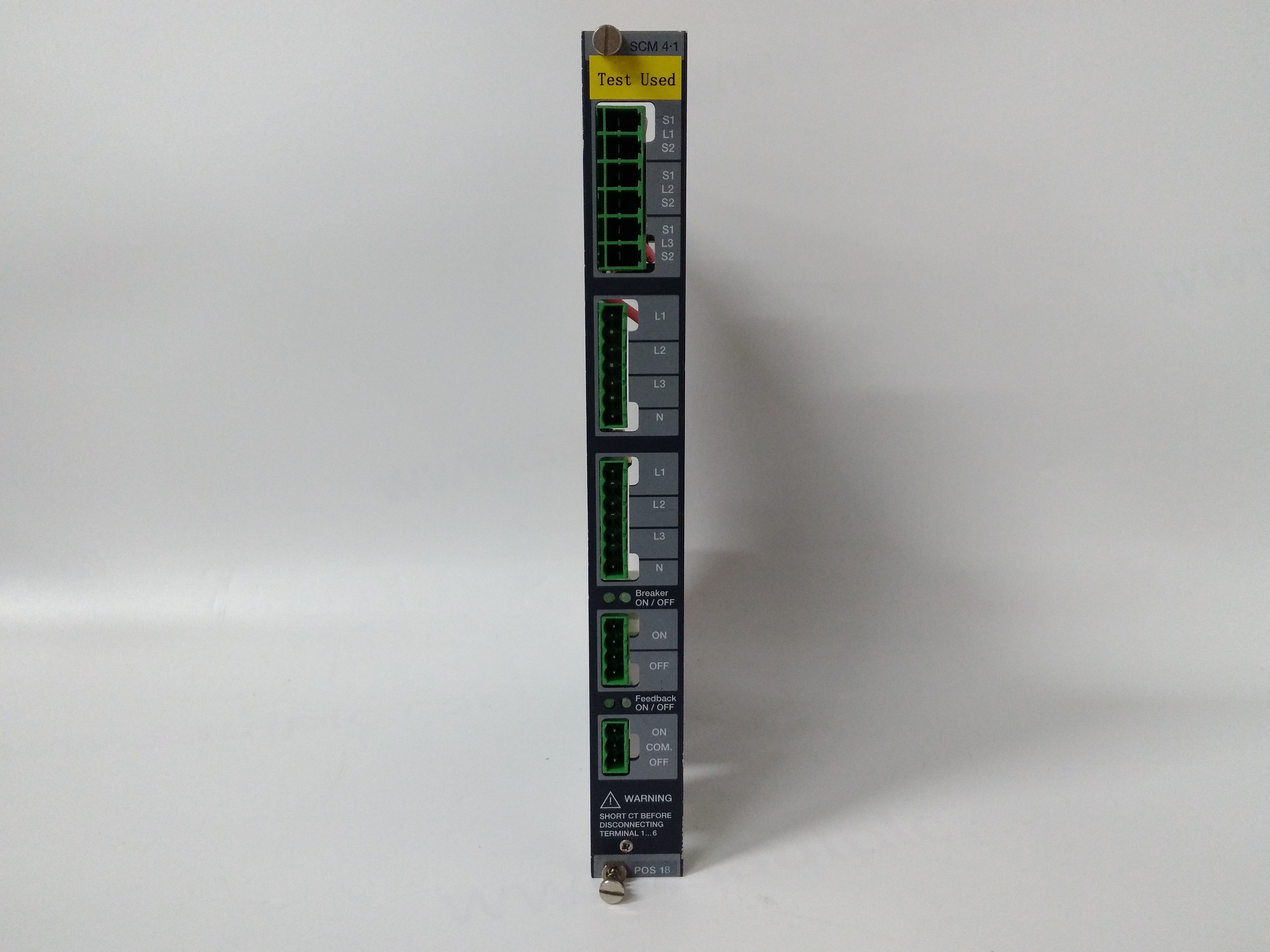

　　型号：SCM4.1 2044230022A 2044230020D

　　品牌：DEIF

　　产品描述

　　SCM4.1，同步/测量模块：

　　•设计有多传感器和同步器以及保护功能

　　•调速器和AVR的控制由继电器或模拟信号支持

　　同步/测量模块（SCM）是一个多功能模块，由同步器、发电机组成断路器控制单元和多传感器单元。一台SCM-1可以控制一台发电机组的频率/激活功率控制（速度控制）、断路器开/关控制和电压/无功功率控制、发电机保护（I>，P>和–P>）和母线监控（UBB>、UBB<、fB>和fB<）。

　　同步器的技术规格：

　　同步器根据从控制模块接收到的设置进行操作（操作员可以更改设置通过控制面板）。

　　同步是作为动态同步进行的，涉及：

　　-∆频率：相对于可编程标称值，同步总是在超同步的情况下进行频率，使得发动机在连接到母线时立即承受负载。

　　-∆电压：只有当母线上的电压与发电机电压小于可编程∆电压值。

　　-∆角度：只有当母线之间存在相干相位角时，才会与母线连接电压和发电机电压与发电机断路器闭合时间的关系（可编程）。

　　频率/功率（发动机转速）和/或发电机电压由PI调节器控制，PI调节器根据测量的频率/功率和电压/无功功率。PI调节器的输出连接到模拟用于电子调速器（ESG）和电子电压调节器（EAVR）的输出。用于的独立继电器输出机械调速器（MSG）和机械电压调节器（MAVR）可以安装在SCM-1中。这个频率/功率（发动机转速）和/或发电机电压可以通过incr手动控制/除。
