MVI56E-MCM PROSOFT 通信模块

　　MVI56E-MCM PROSOFT 通信模块

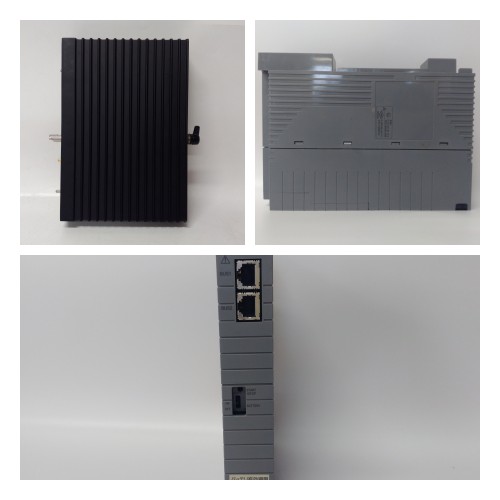

　　型号：MVI56E-MCM

　　品牌：PROSOFT

　　产品描述

　　MVI56E通信模块允许Modbus主站和/或从站从罗克韦尔自动化®ControlLogix®处理器到Modbus的连接RTU/ASCII设备。每个MVI56E端口都可以配置为主端口或从端口。MVI56E-MCM和MVI56E-MCMXT用作ControlLogix背板，使Modbus数据显示为处理器的I/O数据。

　　两个可独立配置的串行端口可以在相同或不同的端口上运行Modbus网络。MVI56E-CM是为标准流程设计的MVI56E-MCMXT是为Logix-XT设计的™控制平台，使其能够在极端环境中运行。它可以承受更高工作温度，并具有保形涂层，以保护其免受恶劣或腐蚀性条件。

　　配置

　　模块配置在附加指令中定义。AOI经过充分注释，包括用户定义的数据类型、梯形图梯级和控制器标签。对于大多数应用，AOI可以在不进行修改的情况下使用。

　　MVI56E-MCM用户手册和示例配置提供了一个快速简单的示例，并提供了有关如何通过模块将数据从Modbus网络移动到处理器。

　　一般规范

　　向后兼容以前的MVI56-MCM版本

　　单插槽-1756 ControlLogix®背板兼容

　　10/100 MB以太网端口，用于使用Auto Cable进行网络配置和诊断

　　交叉检测

　　最多10000个16位寄存器的用户可定义模块数据存储器映射

　　中状态和诊断数据的4字符滚动字母数字LED显示

　　简明英语

　　ProSoft Discovery Service（PDS）软件在网络上查找模块

　　分配一个临时IP地址以方便模块访问支持RIUP（在电源下拆卸和插入）

　　功能规范

　　MVI56E-CM将在本地或远程机架上运行（用于远程机架应用对于较小的数据包大小，请参考MVI56E-MCMR产品）

　　支持用于浮点数据事务的Modbus协议的Enron版本

　　PCB包括强大的Modbus网络分析仪

　　特殊功能（命令控制、事件命令、状态等）包括由使用MSG指令的消息传输（未调度）支持用户数据中可用的错误代码、网络错误计数器和端口状态数据

　　记忆力

　　从设备规格

　　MVI56E-CM模块接受1、2、3、4、5、6的Modbus功能代码命令，8、15、16、17、22和23来自一个连接的Modbus主单元。配置为Modbus从站允许远程主站与模块中包含的所有数据进行交互。该数据可以通过主端口，或来自ControlLogix处理器
