XVS-440-10MPI-1-10 EATON 触摸屏

　　XVS-440-10MPI-1-10 EATON 触摸屏

　　型号:XVS-440-10MPI-1-10

　　品牌：EATON

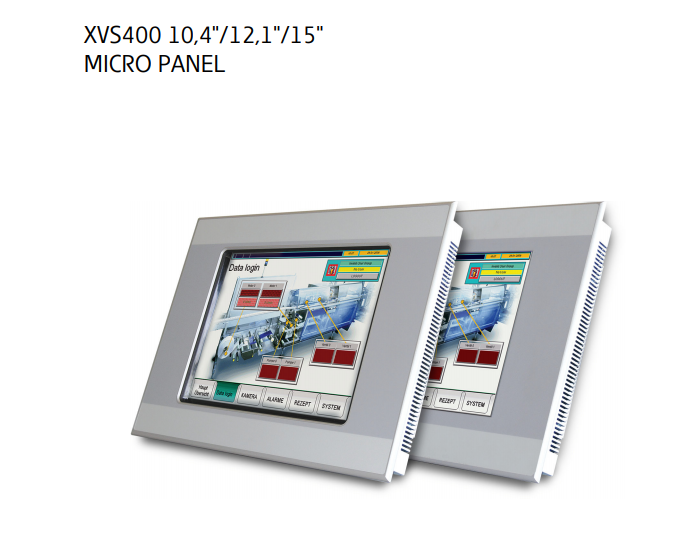

　　产品范围：XVS400 10.4"，

　　功能：HMI-PLC（用户改装PLC）

　　该型号系列的共同特征：以太网接口，USB设备，RS232，Profibus/MPI，

　　UL508，cUL认证，PLC功能可以由用户安装,通信范围可以由有许可证的用户安装

　　显示器-类型:彩色显示器,TFT

　　触控技术:红外线触控

　　可调:65536或256色,分辨率:VGA,640 x 480像素

　　纵向格式：是，

　　屏幕对角线：10.4英寸，金属外壳和前面板

　　操作系统：Windows CE（需要许可证），需要CompactFlash卡

　　PLC许可证：可由用户安装，货号为140390 LIC-PLC-MXP-MEDIUM

　　产品描述

　　MOELLER-XVS-440-10MPI-1-10触摸屏，红外，24伏直流，10.4Z，TFTCOLOR，以太网，RS232，PROFIBUS

　　触摸传感器检测显示器上显示的操作元件的操作。

　　电阻式触摸：

　　通过手指触摸或触控笔。

　　红外触摸：

　　通过中断红外光栅来执行操作用手指或合适的物体（最小。ø7毫米）。不得触摸红外触摸屏

　　安装位置标准

　　该装置用于安装在控制柜、控制面板或控制面板中。10.4英寸和12.1英寸设备可以水平或垂直安装，15英寸设备只能水平安装是在选择安装位置时，必须考虑以下特性：

　　设备上没有阳光直射（阳光会干扰红外触摸传感器。此外，设备的塑料部件在紫外线的影响下会变脆，这降低了设备的使用寿命。）

　　如果设备要在爆炸性环境中使用，不要将设备暴露在危险的冲击下。

　　安装后，可以访问设备服务侧的控制装置和电缆连接。

　　尊重环境条件。

　　必须通过以下方式确保充足的通风（冷却）：

　　至通风槽至少3厘米的自由空间与热辐射部件（如重载变压器）的距离至少为15厘米预期温度在允许范围内。

　　安装表面特性：

　　凹陷处的材料厚度2…5 mm平面度≤0.5mm（内置设备也必须满足此条件！）

　　粗糙深度Rz≤120
