GE IS220PDOAH1B

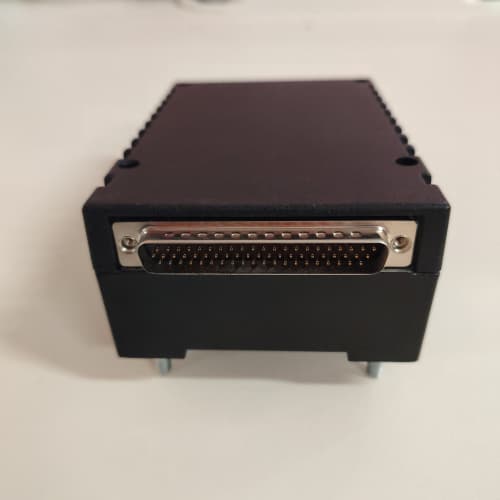

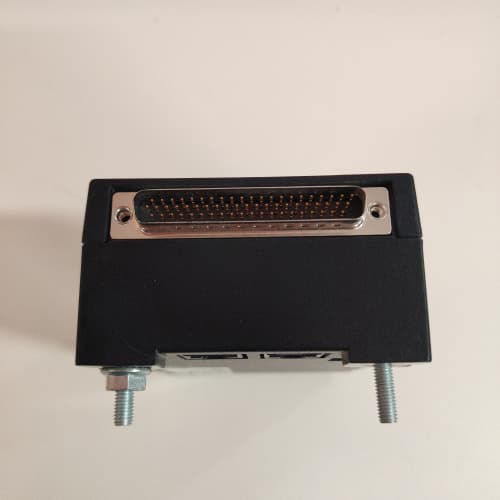

GE IS220PDOAH1B 是通用电气（GE）公司为其 Mark VIe 燃气轮机/蒸汽轮机控制系统设计的一款数字量输出模块。有关此产品的详细技术规格、手册和固件信息，请查阅官方产品链接。该模块是 Mark VIe 驱动核心（Drive Core）的关键组成部分，负责将控制器的逻辑指令转换为可驱动现场执行机构（如电磁阀、继电器、指示灯）的物理开关信号。

产品描述

GE IS220PDOAH1B 是一款高性能、高密度的数字量输出（Discrete Output）模块。其型号中的“PDOA”明确指示了其功能为点数字量输出，而“H1B”则代表了特定的硬件版本和配置。该模块直接插入 Mark VIe 系统的控制机架，通过背板总线接收来自控制器（如 EX2100e 励磁控制器或 UR 控制处理器）的输出指令，并通过其前端的高密度连接器将开关量信号输出至现场。设计用于涡轮机控制的苛刻环境，IS220PDOAH1B 具备高可靠性和抗干扰能力。在 Mark VIe 系统中集成 GE IS220PDOAH1B 模块，是实现对燃料阀、导叶 actuator、辅助电机等关键设备进行可靠控制的基础。其性能直接影响到整个机组的快速、准确响应。

产品参数

• 功能： 数字量输出模块（通常为高密度，如 32 点或 64 点）

• 兼容系统： GE Mark VIe 燃气轮机/蒸汽轮机控制系统

• 输出类型： 通常为 24V DC 晶体管输出（灌电流或拉电流），具有短路保护功能。

• 输出点数： 高密度配置，具体点数需参考手册（例如 32 点 DO）。

• 额定负载： 每通道具有额定的连续和浪涌电流承载能力（例如 0.5A @ 24V DC）。

• 隔离： 通道之间以及输出组与系统逻辑之间具有电气隔离。

• 状态指示： 每个输出通道配有独立的 LED 指示灯，显示该点的输出状态（通电/断电）。

• 诊断功能： 模块级和通道级诊断，可检测输出回路短路、开路或过载等故障。

• 响应时间： 快速的开关响应时间，满足高速控制需求。

• 连接方式： 通过高密度、可插拔的前连接器与现场接线连接。

优势与特性

GE IS220PDOAH1B 的核心优势在于其专为 Mark VIe 涡轮控制平台优化的高密度、高可靠性设计。其主要特性包括卓越的通道密度，在紧凑的空间内提供大量输出点，优化了机柜布局。模块的每个输出通道都具备独立的保护和诊断，确保了单个通道的故障不会影响其他通道或模块的整体运行。其坚固的工业设计能够承受电厂环境中的高温、振动和电气噪声。作为 Mark VIe 系统的一部分，IS220PDOAH1B 支持热插拔更换（在系统允许条件下），便于维护并最大限度地减少停机时间。模块的配置和诊断信息可通过 ToolboxST 工程软件无缝访问。

应用领域中的案例

该模块专用于 GE 燃气轮机和蒸汽轮机的控制与保护系统。

• 燃气轮机燃料与排放控制： 在 7FA 或 9HA 级燃气轮机中，IS220PDOAH1B 模块输出指令，用于控制燃料关断阀、气体控制阀、液体燃料 purge 阀以及喷水减温阀的电磁阀，实现精确的燃料序列和排放控制。

• 蒸汽轮机阀门控制： 用于驱动主汽门、调节汽门和再热汽门的液压伺服阀或电磁先导阀，执行机组的启动、升速、负荷控制和停机序列。

• 辅机系统顺序控制： 控制润滑油泵、顶轴油泵、盘车电机、密封风扇等辅助设备的启停，其可靠性是机组安全启动和停机的重要保障。

与竞品的比较

与通用 PLC 的数字量输出模块相比，GE IS220PDOAH1B 是集成在专用、安全关键的涡轮控制平台中的专有组件。它在机械规格、电气接口、与 Mark VIe 控制器的通信协议（如 PDH 总线）以及系统级的诊断和安全性方面具有深度定制化的优势。其主要竞品是其他涡轮控制 OEM（如西门子、三菱）的专用输出模块。IS220PDOAH1B 的优势在于其与 GE 涡轮控制算法和工程工具（ToolboxST）的完美协同，提供了经过特定应用验证的解决方案，而通用模块则无法满足这种级别的集成度和性能要求。

选型建议与注意事项

1. 系统确认与兼容性： IS220PDOAH1B 仅用于 GE Mark VIe 系统。选型前必须确认其与您的具体 Mark VIe 机架型号、控制器版本和系统固件完全兼容。

2. 输出容量与负载匹配： 必须核实每个输出点所驱动的负载（如电磁阀线圈的浪涌电流和保持电流）完全在模块的额定容量范围内，并考虑适当的降额系数。

3. 外部保护与布线： 尽管模块具有内置保护，但仍建议为感性负载（如电磁阀）配备续流二极管或 RC 吸收电路。使用正确规格的线缆，并确保所有接线牢固。

4. 专业配置与测试： 模块的通道映射和参数设置需在 ToolboxST 软件中完成。任何修改都需谨慎并进行记录。安装或更换模块后，必须进行详细的输出回路测试和功能验证。

5. 静电防护与热插拔： 操作模块时务必采取防静电措施。尽管支持热插拔，但必须在明确系统状态和遵循安全规程的前提下进行。采购备件时，务必提供完整型号 GE IS220PDOAH1B，并从可靠渠道获取以确保硬件和固件版本正确。
