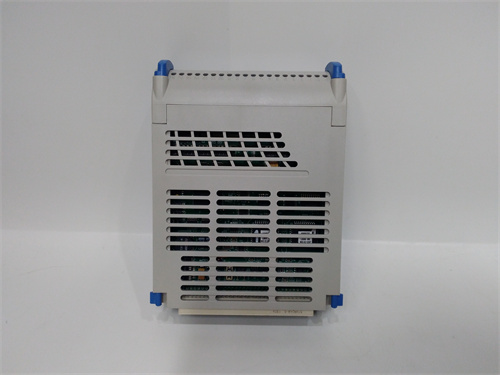

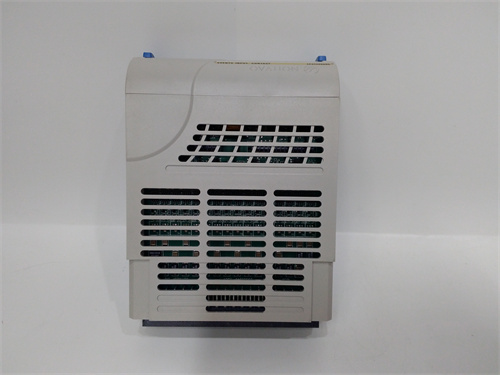

WESTINGHOUSE 1C31233G04：西屋电气经典数字输入模块技术解析

产品核心参数

• 输入通道与类型：配备 16 路独立数字输入通道，支持干接点 / 湿接点输入模式（兼容 PNP/NPN 信号）；每路通道可接收 DC 24V 标准工业信号（输入电压范围 18V~30V DC），适配现场主流传感器与开关设备。
• 电气特性：输入电流≤10mA（每路），响应时间≤1ms（信号上升 / 下降沿），确保快速采集设备状态变化；具备通道级过压保护（最大承受电压 60V DC）和浪涌保护（±2kV，符合 IEC 61000-4-5 标准），有效抵御工业现场的电压波动与电磁干扰。
• 通信与集成：采用西屋专用总线接口，与 Ovation 控制器（如 Ovation 1SVR050639R1200）通过背板无缝通信，数据传输速率可达 1Mbps，支持冗余通信配置；兼容 Ovation Control Studio 组态软件，可实现通道参数配置、状态监控与故障诊断。
• 工作环境：工作温度范围 - 40℃~70℃，存储温度 - 40℃~85℃；相对湿度 5%~95%（无凝露）；抗振动能力 3g（10Hz~500Hz），抗冲击能力 25g（11ms，半正弦波），符合核电、火电等严苛工业环境的可靠性要求（符合 IEC 61508 SIL 2 安全等级）。
• 电源与功耗：输入电源电压 DC 24V（±10%），典型功耗 8W（满通道运行），待机功耗≤2W；支持冗余电源输入，提升系统供电稳定性，避免因单点电源故障导致数据采集中断。

优势与核心特性

• 核级可靠性设计：WESTINGHOUSE 1C31233G04 采用军工级元器件和冗余设计理念，通过严格的环境老化测试和可靠性验证，平均无故障时间（MTBF）≥100000 小时，能在核电、火电等关键领域长期稳定运行，满足工业过程 “零停机” 的严苛需求。
• 超强抗干扰能力：模块内置多级电磁屏蔽电路和信号滤波单元，可有效抑制工业现场的电磁干扰（EMI）和射频干扰（RFI），即使在大功率设备密集、电缆布线复杂的场景中，也能确保输入信号的精准采集，避免因干扰导致的误判或控制失误。
• 深度兼容 Ovation DCS 系统：作为西屋 Ovation 系统的原生模块，WESTINGHOUSE 1C31233G04 无需额外适配模块即可无缝集成到系统中，支持与系统内的控制器、输出模块、监控单元协同工作；通过 Ovation 组态软件可实现通道故障自诊断、信号状态实时显示，简化系统调试与维护流程。
• 灵活的现场适配能力：16 路独立通道支持单独配置输入类型（干接点 / 湿接点），可同时对接不同类型的现场设备（如限位开关、压力开关、按钮开关）；宽电压输入范围和过压、浪涌保护功能，降低因现场接线错误或设备故障导致的模块损坏风险。
• 完善的安全保障：符合 IEC 61508 SIL 2 安全标准，支持故障安全输出功能，当模块出现异常时可自动向控制器发送报警信号，确保工业过程及时采取安全措施；通道级故障隔离设计，单个通道故障不会影响其他通道的正常工作。

行业应用场景

• 核电控制系统：在核电站的反应堆冷却系统中，WESTINGHOUSE 1C31233G04 用于采集泵体运行状态、阀门开关位置、压力开关信号等关键数据，通过 Ovation 控制器实现对冷却系统的实时监控；其核级可靠性和抗干扰能力，可适应核电站高辐射、高电磁干扰的特殊环境，保障反应堆安全运行。
• 火电自动化：在火力发电站的锅炉控制系统中，模块采集给煤机启停状态、引风机运行信号、炉膛压力开关信号等，将数据传输至主控单元，为锅炉燃烧控制、给水调节提供决策依据；宽温设计可适应锅炉车间的高温环境，确保数据采集的连续性。
• 化工过程控制：在石油化工的精馏塔控制系统中，WESTINGHOUSE 1C31233G04 对接温度开关、液位开关、紧急停车按钮等设备，实时采集设备运行状态和安全信号；当出现异常状态（如液位超标、压力异常）时，快速向控制器反馈，触发联锁保护动作，避免发生安全事故。
• 冶金工业控制：在钢铁厂的高炉炼铁控制系统中，模块采集高炉风口温度开关信号、料仓料位开关信号、除尘设备运行状态等，通过 Ovation 系统实现对炼铁过程的精准监控；抗振动设计可适应高炉运行时的强振动环境，保障数据采集的稳定性。

竞品对比优势

• 对比通用工业输入模块（如西门子 SM321）：WESTINGHOUSE 1C31233G04 具备更高的安全等级（SIL 2 vs 普通模块 SIL 1）和抗干扰能力，更适合核电、火电等关键领域；与西屋 Ovation DCS 系统的原生兼容性更强，无需复杂的适配配置，而通用模块在专用 DCS 系统中可能存在兼容性隐患。
• 对比同品牌低端模块（如 WESTINGHOUSE 1C31233G02）：相较于 1C31233G02，WESTINGHOUSE 1C31233G04 提供更多输入通道（16 路 vs 8 路），支持冗余电源输入和通道级故障隔离，可靠性和扩展性更优；响应时间缩短 50%，能更快速地捕捉现场设备状态变化，适配高实时性需求场景。
• 对比国产工业输入模块（如和利时 FM143）：WESTINGHOUSE 1C31233G04 在核级环境适应性、长期稳定性（MTBF 高 30% 以上）和国际安全标准认证（IEC 61508）上更具优势，适合对可靠性要求极致的关键工业场景；而国产模块更侧重性价比，适用于普通工业控制场景。

选型建议与注意事项

• 选型建议：若用于核电、火电、化工等关键工业领域的 DCS 控制系统，且需要高可靠性、强抗干扰能力和 SIL 2 安全等级支持，WESTINGHOUSE 1C31233G04 为首选方案；若用于普通工业场景的简单数据采集，可选择同品牌低端模块或国产高性价比模块；选型时需确认输入通道数量、信号类型（干接点 / 湿接点）和工作环境（如是否存在辐射、强振动），确保匹配系统设计需求。
• 安装注意事项：安装时需严格遵循西屋 Ovation 系统的安装规范，确保模块与背板连接紧密，避免接触不良导致的通信故障；模块接地电阻需≤4Ω，接地线缆与动力线缆分开敷设（间距≥10cm），减少电磁干扰；安装位置需远离高温、高湿度区域和强电磁辐射源（如大功率变频器）。
• 配置与调试注意事项：通过 Ovation Control Studio 组态软件配置通道参数时，需根据现场设备类型准确选择输入模式（干接点 / 湿接点）；调试阶段需逐一测试每个通道的信号采集功能，验证信号响应时间和故障报警功能是否正常；建议备份组态参数，便于后续维护或模块更换时快速恢复配置。
• 维护注意事项：定期检查模块的电源电压、通道输入信号和接线端子，及时清理模块表面灰尘，确保散热良好；若出现通道故障，可通过组态软件进行故障定位，优先检查现场设备和接线，再排查模块本身；更换模块时需选择原厂正品，确保与原系统的兼容性和安全性；避免在系统运行期间随意插拔模块，防止数据丢失或设备损坏
