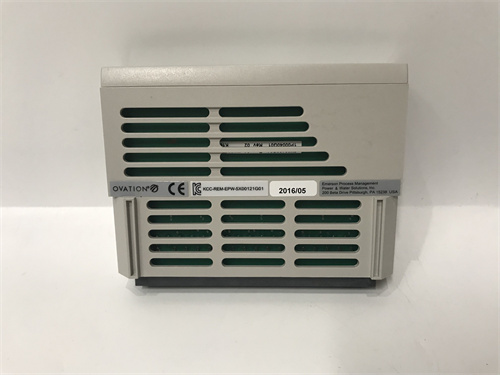

WESTINGHOUSE 5X00121G01

产品概述

WESTINGHOUSE 5X00121G01 是西屋电气公司（现其过程控制业务已归属艾默生）为其 Ovation™ 分散控制系统 设计的一款核心输入/输出模块。Ovation系统是专为电力、水处理等工业领域优化的高性能DCS平台。具体而言，WESTINGHOUSE 5X00121G01 是一款模拟量输入模块。它在控制系统中扮演“感知者”的角色，负责高精度地采集来自现场变送器的连续过程信号（如4-20mA电流信号），并将其转换为数字量供控制器使用。该模块是连接温度、压力、流量、液位等关键工艺参数传感器与DCS大脑的精确桥梁，其性能直接决定了过程监控的准确性和控制回路的有效性。作为Ovation系统的标准组件，5X00121G01 模块以其卓越的可靠性和精度，在各类过程监测中发挥着基础且关键的作用。

产品参数

• 产品型号： 5X00121G01

• 品牌： WESTINGHOUSE（西屋电气，其Ovation DCS现属艾默生过程管理）

• 所属系统： Ovation™ 分散控制系统

• 模块类型： 模拟量输入模块

• 输入信号类型： 高精度4-20mA直流电流输入（可能也支持其他量程，如0-20mA，具体需查阅手册）。

• 输入通道数： 通常为多通道配置，例如8路或16路高密度输入。

• 输入精度： 极高，通常优于±0.1%满量程，确保测量数据的真实性。

• 分辨率： 通常为16位或更高，可检测微小的信号变化。

• 采样率： 支持快速的模拟-数字转换，满足实时控制的数据更新需求。

• 电气隔离： 通道与通道之间，以及通道与系统逻辑侧之间通常具有电气隔离，有效防止现场干扰和地环路影响，保障系统安全。

• 诊断功能： 模块具备强大的自诊断能力，可检测输入信号断线、超量程、模块内部故障等，并通过系统网络上报，便于预防性维护和故障快速定位。

• 通信接口： 通过Ovation系统的专用高速I/O网络与控制器进行数据交换。

• 安装方式： 模块化设计，插入Ovation I/O底座或机笼的指定槽位，支持热插拔（在系统允许和规程指导下）。

• 工作温度： 设计用于标准工业控制室环境。

优势与特点

1. 卓越的测量精度与稳定性： WESTINGHOUSE 5X00121G01 采用精密的电路设计和高质量的元件，确保了在工业环境下长期运行的测量精度和稳定性。这对于依赖精确数据进行的先进过程控制和性能计算至关重要。

2. 强大的通道隔离与抗干扰能力： 完全的通道隔离设计，意味着任一通道的故障或强干扰不会波及其他通道，极大地提升了整个I/O子系统的可靠性和数据完整性，是构建稳健控制系统的基石。

3. 全面的诊断与可维护性： 该模块不仅是信号采集器，更是智能诊断单元。其实时的健康状况和信号质量监测功能，使得维护人员能够提前发现潜在问题（如变送器故障、接线松动），变被动维修为主动维护，显著提高系统可用性。

4. 与Ovation系统的无缝深度集成： 作为原厂模块，WESTINGHOUSE 5X00121G01 在硬件和软件层面与Ovation控制器、工程师站完全兼容。其配置、校准和监控都可以在统一的Ovation工程工具中轻松完成，保证了工程效率和系统一致性。

5. 高密度与可靠性兼备： 在紧凑的模块尺寸内集成多路高精度输入通道，节省了机柜空间。同时，其工业级设计和热插拔支持（如适用）确保了在连续运行的关键过程中也能进行安全维护。

应用领域与案例

WESTINGHOUSE 5X00121G01 模块专门用于Ovation DCS控制的、需要高精度模拟量监测的工业过程。

• 应用领域：

  • 火力发电与核电站（锅炉汽水系统、汽轮机监测）

  • 石油化工与炼油（反应器、塔器的温度压力监测）

  • 天然气处理与输送

  • 大型水处理与污水处理厂

  • 化工与制药过程

• 应用案例：
  在一座超临界燃煤发电厂的锅炉控制中，主蒸汽压力和温度是核心控制参数。数十个位于锅炉不同部位的压力和温度变送器，将其4-20mA测量信号接入多个 WESTINGHOUSE 5X00121G01 模拟量输入模块。这些模块将高保真的模拟信号转换为精确的数字量，通过Ovation网络实时传送给控制器。控制器利用这些数据执行复杂的协调控制策略。5X00121G01 模块的高精度和可靠性，确保了控制系统能够基于最真实的过程状态做出决策，从而保障机组高效、安全运行。

与竞品对比

• vs. 通用PLC的模拟量输入模块： 通用模块可能成本较低，但在长期精度、温度漂移、通道隔离等级和与高级过程控制软件的集成深度上，通常不及 5X00121G01 这类专为大型DCS优化的模块。后者在关键过程监测中提供更高的可信度。

• vs. 其他DCS品牌的AI模块（如艾默生DeltaV AI卡、霍尼韦尔Experion AI卡）： 各主流DCS厂商的AI模块都是其封闭生态的一部分，性能各有侧重。5X00121G01 的优势在于其为Ovation系统用户提供的原生兼容性、经过大量关键应用验证的可靠性以及完整的原厂生命周期支持。

• vs. 智能变送器直接数字通信（如FF现场总线）： 现场总线方案减少了AI模块数量，但传统4-20mA模拟量因其简单、可靠、抗干扰能力强，在基本回路中仍是主流。5X00121G01 正是服务于这一庞大且要求极高的市场。

选型建议与注意事项

1. 确认系统兼容性： 必须核实 5X00121G01 模块与您现有的Ovation系统版本、I/O底座型号及控制器固件完全兼容。不同代的硬件可能存在差异。

2. 规划通道需求与信号类型： 详细统计需要接入的模拟量变送器数量及信号类型（确保为4-20mA等兼容信号），选择足够通道数的模块，并考虑未来扩展预留。

3. 重视接线与接地： 模拟量信号线必须使用屏蔽双绞线，并在DCS机柜侧实施单点接地，以最大限度抑制共模干扰。接线端子务必紧固。

4. 模块配置与校准： 模块安装后，需在Ovation工程师站软件中进行正确的硬件组态和通道参数设置（如量程、工程单位、滤波时间）。对于极高精度要求，可依据规程进行系统性校准。

5. 利用诊断功能与备件策略： 积极利用系统软件监控模块的诊断状态和信号质量。鉴于其关键作用，建议储备原装 5X00121G01 模块作为战略备件。更换时，需严格按照热插拔规程（如支持）或停机规程操作，并确保新模块配置与原有模块一致。
