产品描述

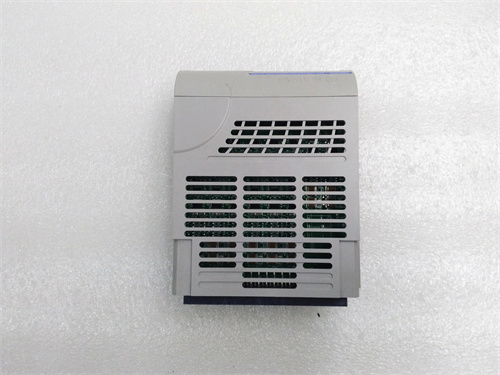

WESTINGHOUSE 5X00594G01 是一款高性能的数字量输出模块，属于西屋电气（Westinghouse）Ovation 分布式控制系统的重要组成部分。西屋电气的 Ovation 系统作为过程控制和信息管理的领先平台，广泛应用于电力、水处理和石油天然气等行业，而 WESTINGHOUSE 5X00594G01 正是这一平台中实现设备控制指令输出的关键组件。该模块通常作为现场接线端子单元（FTA）与相应的电子模块配合使用，专门设计用于将 Ovation 控制器的数字指令转换为驱动现场设备的开关量信号。WESTINGHOUSE 5X00594G01 负责驱动各类现场执行设备，如继电器、电磁阀、指示灯、电机启动器和报警装置等，实现对生产过程的有效控制。对于电厂运行人员和过程控制工程师而言，WESTINGHOUSE 5X00594G01 是连接 DCS 控制逻辑与现场物理设备的桥梁，其可靠性直接关系到整个控制系统的执行能力和安全生产。在艾默生收购西屋的 Ovation 业务后，该模块继续作为标准 I/O 组件得到广泛支持和应用。
产品参数
了解 WESTINGHOUSE 5X00594G01 的技术规格对于正确设计和维护 Ovation 控制系统至关重要：
产品型号： WESTINGHOUSE 5X00594G01
系列归属： Westinghouse Ovation 分布式控制系统
模块类型： 数字量输出现场接线端子单元（FTA）/ 数字量输出模块
通道数量： 通常为 16 通道
输出类型： 继电器输出或晶体管输出（具体取决于子型号配置）
输出电压： 典型为 24 VDC、48 VDC、125 VDC 或 120 VAC，适应不同现场设备要求
输出电流： 每通道最大输出电流通常为 0.5A 至 2A，具体取决于负载类型和模块规格
触点容量： 对于继电器输出型，提供明确的触点容量参数（如 250 VAC / 5A）
隔离等级： 提供输出通道与系统背板之间的电气隔离，通道间通常也提供隔离，增强系统抗干扰能力和安全性
响应时间： 快速的开关响应，典型值为毫秒级，满足过程控制要求
诊断功能： 内置输出开路检测、短路保护和模块自诊断功能；前面板 LED 指示输出状态和模块健康状态
现场接线： 通过模块上的接线端子实现与现场设备的安全可靠连接
电源要求： 通常需要外部现场电源供电，以及通过背板从系统电源模块供电
工作温度： 0°C 至 60°C，适用于工业控制柜环境
安装方式： 插拔式模块，安装在 Ovation 系统的 I/O 机架内
优势特点
WESTINGHOUSE 5X00594G01 凭借其卓越的输出驱动能力和与 Ovation 系统的无缝集成，在过程控制领域拥有显著优势：
高可靠性输出驱动： 作为连接 DCS 与现场设备的最终执行元件，WESTINGHOUSE 5X00594G01 采用高品质的输出器件和严格的电路设计，确保每个输出通道都能可靠地驱动各种现场负载。无论是频繁动作的调节阀电磁阀，还是长期保持状态的指示灯，该模块都能提供稳定、持久的控制信号，确保生产过程的连续性和安全性。其继电器输出型通道具有明确的触点容量，可适应不同负载要求。
灵活的电压配置选项： WESTINGHOUSE 5X00594G01 提供多种输出电压等级的版本，包括 24 VDC、48 VDC、125 VDC 和 120 VAC，以适应不同现场设备的控制电压要求。用户可以根据现场实际情况选择最合适的版本，无需额外的电压转换器件，大大简化了系统设计和接线工作。
全面的诊断能力： WESTINGHOUSE 5X00594G01 内置了先进的诊断功能，能够实时监测每个输出通道的状态。当发生开路（如线圈烧毁、接线断开）或短路（如线路对地短路）等故障时，模块能够立即检测到并通过 Ovation 系统向操作员发出报警。这种快速的故障诊断能力大大缩短了故障排查时间，提高了系统可用性，减少了非计划停机时间。
强大的隔离保护： 工业现场存在各种电磁干扰和电位差，可能对控制系统的安全构成威胁。WESTINGHOUSE 5X00594G01 在设计上充分考虑了这一点，其输出通道与系统背板之间、通道与通道之间通常都提供了电气隔离。这种隔离措施有效阻断了现场侧的高电压、大电流窜入控制系统的路径，保护了昂贵的控制器和 I/O 模块，同时也提高了系统的抗干扰能力，确保控制信号的准确传输。
通道状态指示： 前面板的 LED 指示灯为每个输出通道提供了直观的状态显示，运行和维护人员可以一目了然地看到哪个通道正在输出信号。这一简单但实用的功能在现场调试和故障排查时极为方便，无需额外的测试设备即可快速判断输出状态。
无缝 Ovation 集成： 作为西屋 Ovation 系统的原生模块，WESTINGHOUSE 5X00594G01 与 Ovation 控制器、电源模块和通信模块实现了完美的集成。在 Ovation 工程师站上，用户可以方便地对每个输出通道进行配置、监视和强制操作。所有通道状态和诊断信息都可以直接集成到 Ovation 的人机界面（HMI）中，为操作员提供清晰、完整的控制信息，实现对整个控制回路的集中管理。
应用案例
WESTINGHOUSE 5X00594G01 广泛应用于需要 DCS 进行自动控制的各类工业过程：
火力发电厂辅机控制： 在燃煤、燃气和燃油发电厂中，WESTINGHOUSE 5X00594G01 被大量用于控制各种辅机设备。例如，在锅炉燃烧系统中，它控制磨煤机的启停、给煤机的转速调节（通过控制继电器）、风门的开闭以及吹灰器的顺序动作。在汽轮机系统中，它控制润滑油泵、顶轴油泵和盘车装置的启停。在除氧器和给水系统中，它控制给水泵的启动和停止。这些控制指令的可靠执行是保证发电机组安全稳定运行的基础。
燃气轮机辅助系统控制： 在联合循环电厂的燃气轮机部分，WESTINGHOUSE 5X00594G01 用于控制燃气轮机的各种辅助系统，如启动马达、盘车装置、燃料控制阀的电磁阀、进气加热系统、冷却水系统和密封油系统。它根据控制器的指令，精确控制这些辅助设备的启停和状态切换，确保燃气轮机能够安全启动、正常运行和可靠停机。
水处理与污水处理： 在大型自来水厂，WESTINGHOUSE 5X00594G01 用于控制滤池反冲洗的整个过程。它根据控制器的指令，依次打开或关闭反冲洗水泵、鼓风机、进水阀、排水阀和排污阀，实现滤池的自动反冲洗，保证出水水质。在污水处理厂，它控制曝气池的鼓风机、回流污泥泵、剩余污泥排放阀等，维持生化处理过程的稳定。其高可靠性和快速响应能力确保了水处理过程的连续性和稳定性。
石油化工过程控制： 在炼油厂和化工厂，WESTINGHOUSE 5X00594G01 用于控制各种开关阀、电磁阀和报警器。例如，在精馏塔的控制中，它根据塔顶温度和压力的变化，控制回流调节阀的电磁阀；在反应器控制中，它驱动紧急切断阀，在异常工况下快速隔离危险物料，保障安全生产；在罐区控制中，它控制进料阀和出料阀的开关，实现物料的自动输送。
工业锅炉自动化： 在各种工业锅炉的控制系统中，WESTINGHOUSE 5X00594G01 用于控制燃烧器的点火、燃料阀的开关、送风机和引风机的启停、给水泵的启停以及各种报警装置。其可靠的输出能力保证了锅炉的安全、高效运行。
物料输送系统： 在电厂的输煤系统、矿山的皮带输送系统和港口的散料装卸系统中，WESTINGHOUSE 5X00594G01 用于控制输送机电机的启停、挡板的切换和沿线各种保护装置（如拉绳开关、跑偏开关）的联锁。它确保整个输送系统的顺序启动和顺序停机，以及在故障情况下的紧急停止。
竞品对比
与其他主流 DCS 厂商的数字量输出模块（如艾默生 DeltaV 的数字输出模块、ABB 的 S800 I/O 数字输出模块、西门子 PCS 7 的数字输出模块、霍尼韦尔的数字输出模块）相比，WESTINGHOUSE 5X00594G01 展现出其独特的定位和优势：
Ovation 系统原生优势： WESTINGHOUSE 5X00594G01 是为 Ovation 系统量身定制的 I/O 模块。它与 Ovation 控制器之间的通信协议和时序经过深度优化，确保了指令传输的实时性和确定性。同时，其诊断信息直接映射到 Ovation 的报警管理系统中，无需任何中间转换，实现了真正的系统级集成。这种原生的集成性是通用 I/O 模块无法比拟的。
电力行业应用专长： Ovation 系统及其配套的 WESTINGHOUSE 5X00594G01 模块在电力行业拥有无可争议的领先地位和数十年的应用经验。它们针对发电过程的各种控制需求，如机组协调控制、辅机顺序控制、快速甩负荷等，都进行了专门的优化和验证。对于电力用户而言，选择 Ovation 意味着选择了一个深度理解其行业需求的解决方案。
成熟的存量市场支持： 全球范围内有大量电厂正在运行 Ovation 系统，其中包含了数以万计的 WESTINGHOUSE 5X00594G01 模块。对于这些系统的维护、备件更换和小规模改造，选择原厂的 WESTINGHOUSE 5X00594G01 是最直接、最可靠的方案。它能够确保与现有系统的完全兼容，无需修改控制逻辑或重新布线，最大限度地降低了维护风险和对生产的影响。
高可靠性与长寿命： 西屋电气及其后续的艾默生在工业控制领域拥有数十年的经验积累。WESTINGHOUSE 5X00594G01 的设计和制造过程遵循严格的工业标准，选用的元器件都具有高可靠性和长寿命。许多电厂的第一代 Ovation 系统中的此类模块至今仍在稳定运行，充分证明了其卓越的品质和耐用性。
选型建议与注意事项
在涉及 WESTINGHOUSE 5X00594G01 的选型、安装或维护工作时，请务必留意以下几点：
输出类型和规格确认： 在订购 WESTINGHOUSE 5X00594G01 之前，务必确认您需要的输出类型（继电器输出还是晶体管输出）以及输出电压和电流等级。这些参数必须与您现场设备的驱动要求相匹配。例如，驱动 24 VDC 电磁阀可以选择晶体管输出模块，而驱动 120 VAC 接触器线圈则需要继电器输出模块。错误的选型可能导致设备无法正常工作或模块损坏。
负载类型和功率计算： 在设计输出回路时，需要仔细计算每个通道所带负载的功率和类型（阻性、感性）。感性负载（如继电器线圈、接触器线圈、电磁阀）在关断时会产生反向感应电动势，需要在负载两端并联续流二极管（对于直流负载）或阻容吸收电路（对于交流负载），以保护 WESTINGHOUSE 5X00594G01 的输出触点或晶体管。
现场电源确认： WESTINGHOUSE 5X00594G01 通常需要外部现场电源来驱动负载。在接线前，务必确认现场电源的电压等级和类型与模块的输出规格相匹配，并确保电源容量足够，接线正确，极性无误。
保险丝与短路保护： 虽然 WESTINGHOUSE 5X00594G01 内置了短路保护功能，但为增加保护层次，通常在每个输出回路中还应串接外部保险丝。在维护和更换保险丝时，务必使用规定规格和型号的保险丝，不得使用规格不符的保险丝或用其他导体短接。
接线规范与隔离： 输出信号线应与动力电缆分开敷设，避免平行走线，以减少电磁干扰。对于感性负载，必须在负载端加装吸收电路，以保护输出触点。
热插拔操作规范： 尽管 WESTINGHOUSE 5X00594G01 可能支持热插拔，但实际操作时仍需谨慎。建议在插拔模块前，先确认该模块所控制的设备不会因为输出信号的瞬间中断而导致安全事故或生产异常。在插拔过程中，应佩戴防静电手环，并握住模块的面板，平稳地将其插入或拔出机架。
定期测试与维护： 建议在机组停机检修期间，对 WESTINGHOUSE 5X00594G01 及其所控制的现场设备进行联动测试。通过 Ovation 工程师站强制输出信号，验证每个输出通道是否能够正确驱动对应的现场设备，并检查设备动作的灵活性和可靠性。这有助于及早发现潜在的接线松动、设备卡涩或模块性能下降等问题。
