产品描述

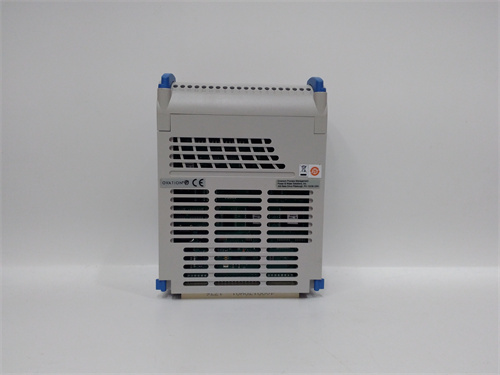

Westinghouse 1C31224G01 是西屋电气（Westinghouse）公司推出的一款高性能数字量输出模块，属于西屋Ovation分布式控制系统的重要组成部件。该模块专为电力、石油化工等过程工业的现场设备控制而设计，负责将Ovation控制器的数字指令转换为现场执行机构（如电磁阀、接触器、指示灯、报警器等）可接收的开关量信号，实现对现场设备的远程控制和状态指示。
Westinghouse 1C31224G01 采用高可靠性的继电器输出设计，具备卓越的负载驱动能力和电气隔离特性，能够直接驱动中小功率的现场设备。其模块化设计使其能够无缝集成于Westinghouse Ovation控制系统中，与Ovation控制器、I/O机架及其他功能模块协同工作，构建高可靠性、高安全性的过程控制系统。该模块广泛应用于发电厂、核电站、石油化工装置、水处理等关键工业领域。
产品参数
产品类型：数字量输出模块
输出通道数：16通道
输出类型：继电器输出（常开触点）
触点容量：250 VAC / 30 VDC，2 A（阻性负载）
最大开关电压：250 VAC / 125 VDC
最大开关电流：2 A（每通道）
最大开关功率：500 VA / 60 W
响应时间：≤10 ms（典型值）
隔离方式：光电隔离，通道与背板间隔离电压1500 VAC
输出状态指示：每通道独立LED状态指示灯
诊断功能：模块自诊断、通道状态监测
通信接口：通过Ovation I/O背板与控制器通信
电源：通过Ovation I/O机架供电（5 VDC逻辑电源），现场负载需外部供电
工作温度：0 °C 至 +60 °C
防护等级：IP20
认证：UL、CE
优势与特点
高可靠性继电器输出
Westinghouse 1C31224G01 采用高质量继电器作为输出元件，具备高触点容量和长寿命特性，可直接驱动电磁阀、接触器等感性负载，无需外接中间继电器，简化系统架构。
高隔离电压保护
光电隔离设计实现现场侧与控制侧的电气隔离，隔离电压高达1500 VAC，Westinghouse 1C31224G01 有效保护控制器免受现场浪涌和瞬态电压的损害，确保系统安全运行。
直观的状态指示
每通道配备独立的LED状态指示灯，Westinghouse 1C31224G01 可直观显示每个输出通道的开关状态，便于现场调试和故障排查，大幅提升维护效率。
灵活的负载驱动能力
支持交流和直流负载驱动，Westinghouse 1C31224G01 可控制220 VAC电磁阀、24 VDC指示灯、报警器等各类现场设备，适应不同电压等级的工业应用。
原生集成Ovation系统
作为Westinghouse Ovation系统的标准I/O模块，Westinghouse 1C31224G01 与系统控制器、操作站无缝集成，支持统一的工程组态、报警管理和设备控制。
应用领域与应用案例
应用领域
发电厂锅炉与汽轮机控制
核电站安全保护系统
石油化工装置阀门控制
水处理设备控制
工业过程控制系统
变电站自动化
应用案例
某大型燃煤发电厂在锅炉安全监控系统中采用 Westinghouse 1C31224G01 控制燃油快关阀、吹灰器电磁阀、报警指示灯等现场设备。该模块的高可靠性继电器输出确保了关键阀门在紧急情况下的可靠动作，多次成功完成锅炉MFT（主燃料跳闸）保护动作，保障了锅炉的安全运行。
在另一个案例中，某石油化工企业使用 Westinghouse 1C31224G01 控制装置区的各类电动阀门和声光报警器。模块直接驱动220 VAC阀门执行器，无需外接中间继电器，简化了控制柜布线。在一次装置紧急停车中，该模块准确执行了控制器的所有指令，所有阀门在规定时间内完成动作，避免了事故扩大。
竞品对比
相较于其他品牌的数字量输出模块，Westinghouse 1C31224G01 在Ovation系统中的原生集成能力是其最大优势，尤其在发电和核电领域拥有广泛的应用基础和成熟经验。与西门子、罗克韦尔的晶体管输出模块相比，该模块的继电器输出类型更适合直接驱动交流负载，且具备更高的触点容量和隔离电压。与ABB S800模块相比，该模块在宽温适应性方面略逊一筹，但作为Ovation系统的一部分，其在电力行业应用中具备更完善的行业专用功能支持。
选型建议与注意事项
选型建议
若您的控制系统为Westinghouse Ovation系统，Westinghouse 1C31224G01 是数字量输出的标准选择，建议根据现场执行机构数量和类型选择合适数量的模块。
对于驱动电磁阀、接触器等交流感性负载的应用，建议选用 Westinghouse 1C31224G01 的继电器输出特性可直接驱动，无需外接中间继电器，但需注意在感性负载两端加装阻容吸收电路或压敏电阻，以抑制反电动势对继电器触点的损害。
对于驱动指示灯、报警器等小功率直流负载的应用，可利用 Westinghouse 1C31224G01 直接驱动，建议确认负载电流不超过模块触点容量（2A）。
对于关键设备控制（如紧急停车阀），建议采用双冗余输出配置，即使用两块 Westinghouse 1C31224G01 的常开触点串联控制同一设备，确保单模块故障时设备仍可安全动作。
注意事项
Westinghouse 1C31224G01 为Ovation系统专用模块，与其他品牌或型号的I/O机架不兼容，选型时需确认控制系统型号和机架类型。
接线时需严格按照Westinghouse提供的接线图进行连接，注意区分交流负载和直流负载的接线方式。对于交流负载，建议使用双绞线或屏蔽线，减少电磁干扰。
继电器输出模块的触点寿命与负载类型和开关频率密切相关，对于高频开关应用（如脉冲控制），建议选用晶体管输出模块或外接固态继电器，以延长 Westinghouse 1C31224G01 的使用寿命。
在驱动感性负载（如电磁阀、接触器线圈）时，务必在负载两端并联续流二极管（直流负载）或阻容吸收电路（交流负载），以保护继电器触点免受反电动势的损害。
该模块的电源由Ovation I/O机架提供逻辑电源（5 VDC），现场负载电源需由外部提供。选型时需确认现场负载电源容量满足所有输出通道的总功耗需求。
在系统调试阶段，建议对每个输出通道进行测试，验证 Westinghouse 1C31224G01 的响应时间和输出状态，确保满足工艺控制要求。
由于Westinghouse电力业务已被艾默生（Emerson）收购，Ovation系统目前由艾默生继续支持和开发。该模块的长期供货情况建议在采购前与艾默生或授权供应商确认，评估备件供应风险。
建议建立备件库存，至少保留一块 Westinghouse 1C31224G01 作为应急备件，以应对突发故障，减少非计划停机时间。对于关键应用，建议按冗余配置增加备件数量。
