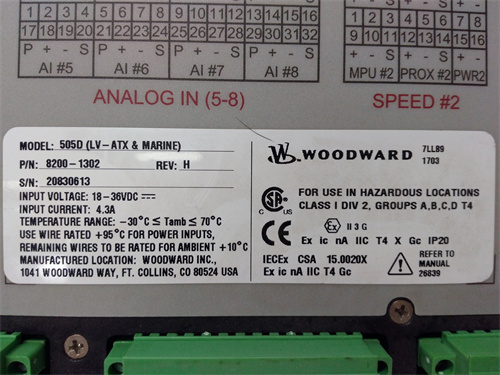

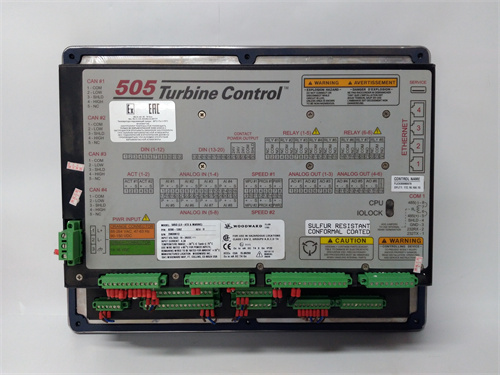

WOODWARD 8200-1302

产品概述与描述

WOODWARD 8200-1302 是伍德沃德（Woodward）PSL（Power Supply/Logic）系列调速系统中的一块关键电源与逻辑板卡。该模块集成了供电、核心逻辑处理以及通信接口，是PSL系列数字式透平机械调速控制器（例如用于燃气轮机、蒸汽轮机或柴油发电机）的核心处理单元。WOODWARD 8200-1302 负责接收来自转速传感器、过程变量输入以及上位控制系统的指令，执行复杂的调速、负荷控制和保护算法，并输出精确的控制信号（如4-20mA）给执行机构（如燃料阀驱动器）。其设计与性能直接影响机组的运行稳定性和响应速度。

产品参数

• 设备类型： 调速器电源与逻辑板卡 / 主控制板

• 所属系统： 伍德沃德 PSL 系列调速系统（如PSL、PSL+）

• 核心处理器： 高性能微处理器，执行专用控制算法。

• 输入信号：

  • 转速反馈： 通常接受两个磁性拾取探头（MPU）的脉冲信号，用于精确测速和冗余备份。

  • 过程变量： 模拟量输入（如4-20mA、0-10V DC），用于接收压力、温度、功率等反馈信号。

  • 控制指令： 模拟量/数字量输入，接收来自DCS、同期装置或本地面板的速度/负荷给定信号。

• 输出信号：

  • 控制输出： 模拟量输出（如4-20mA、±20mA），驱动电液转换器（E/H）或伺服驱动器。

  • 状态与报警输出： 继电器干接点输出，用于系统状态、报警和停机保护。

• 通信接口：

  • 串行通信： RS-232/485接口，用于本地配置（通过PC软件）或连接HMI面板。

  • 网络通信（可选）： 支持Modbus RTU/TCP等协议，用于与上位控制系统集成。

• 电源输入： 宽范围直流电源输入（例如 18-36 V DC），具备反接保护和滤波功能。

• 配置与诊断： 通过伍德沃德专用软件（如TOOLKIT）进行参数配置、实时监测和故障诊断。

优势与主要特性

1. 集成化高可靠性设计： WOODWARD 8200-1302 将电源、逻辑和基础I/O高度集成在一块板卡上，减少了外部连接点和组件数量，从而提高了系统的整体可靠性和平均无故障时间（MTBF）。

2. 强大的控制算法： 搭载伍德沃德成熟的透平控制算法，提供精确的转速调节、负荷分配（用于并网机组）、前馈/反馈补偿以及完善的保护功能（如超速保护、加速度检测）。

3. 双通道冗余输入支持： 设计上支持双路MPU输入，实现转速测量的硬件冗余，单路故障时仍能维持可靠控制和保护，增强了系统的可用性。

4. 丰富的通信与诊断能力： 提供标准通信接口和强大的配套软件，使得 WOODWARD 8200-1302 易于配置、监控和远程诊断，便于预防性维护和快速故障排查。

5. 宽电源输入范围： 适应不稳定的工业电源环境，确保在电压波动时控制器的稳定工作。

应用领域案例

• 油气田燃气轮机发电机组： 作为主调速控制器，WOODWARD 8200-1302 精确控制燃机转速，在孤网或并网模式下维持稳定频率，并根据负荷需求调节燃料量。

• 生物质电厂蒸汽轮机： 控制汽轮机的进汽调节阀，实现从启动、暖机、升速到并网带负荷的全过程自动控制，并确保在电网频率波动时快速响应。

• 海上平台柴油发电机组： 用于多台柴油发电机的并联运行控制，实现负荷的自动分配和无功功率调节，保障平台电网的稳定。

• 工业驱动型汽轮机： 驱动压缩机或泵的汽轮机，通过 WOODWARD 8200-1302 实现转速或工艺参数（如出口压力）的闭环控制。

与竞争产品的比较

WOODWARD 8200-1302（PSL系列） 在透平机械专用调速领域的主要竞争对手包括GE 的 Mark VIe 调速模块、西门子的 S7-1500T/TF 运动控制器（用于透平应用） 以及霍尼韦尔的专门控制卡。与基于通用PLC构建的解决方案相比，WOODWARD 8200-1302 是专用的“硬化”控制器，其硬件和软件专为透平的高转速、高振动环境和苛刻的控制要求而设计，内置算法成熟，开箱即用。与其它透平专用控制器相比，伍德沃德在该领域拥有悠久的历史和庞大的安装基础，其PSL系列以稳定可靠著称，备件和专业技术支持网络广泛。选择关键在于原动机的类型、用户的使用习惯以及现有系统的兼容性。

选型建议与注意事项

• 选型建议：

  • 明确应用对象： 确认被控设备是燃气轮机、蒸汽轮机还是柴油机，以及是用于发电还是机械驱动。不同应用可能需要不同的软件功能包。

  • 评估I/O需求： 统计所有需要连接的传感器（MPU数量、模拟量输入）和执行机构（模拟量输出、继电器输出）的数量和类型，确保 WOODWARD 8200-1302 的I/O容量满足要求。

  • 通信需求规划： 确定是否需要远程监控和网络集成，从而决定是否需要选配或激活相应的网络通信选件。

• 重要注意事项：

  • 专业工程与调试： 调速系统的参数整定（如PID参数、不等率设定）直接影响机组性能，必须由经验丰富的工程师使用专用软件进行调试，不可随意更改。

  • 传感器信号质量： MPU的安装间隙、信号幅值和电缆屏蔽接地必须严格按照手册要求执行，劣质的转速信号是导致控制不稳或误动作的常见原因。

  • 电源质量与接地： 为控制器提供纯净、稳定的直流电源。系统必须良好接地，遵循单点接地原则，避免地环路干扰影响模拟信号的精度。

  • 备份配置参数： 在完成调试并稳定运行后，必须立即通过软件备份完整的配置参数文件。这是板卡更换或系统恢复时不可或缺的步骤。

  • 关注产品生命周期： WOODWARD 8200-1302 所属的PSL系列是成熟产品，在采购备件或新项目选型时，建议咨询伍德沃德或授权代理商，了解是否有新一代产品（如NetCon）可供选择，以获得更好的长期支持。
