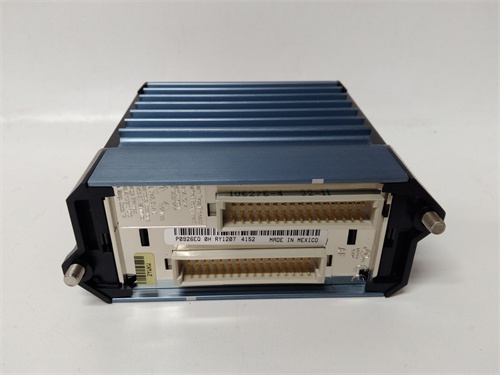

FOXBORO FBM202

产品概述

FOXBORO FBM202 是施耐德电气旗下Foxboro品牌I/A Series分布式控制系统（DCS）中的一款基础且关键的现场总线模块。具体而言，它是一个多通道模拟量输入模块，是连接现场各种模拟量传感器与控制系统核心的重要接口。在Foxboro I/A Series系统中，FBM系列模块是构建分布式I/O节点的基础组件，广泛安装在现场机柜或远程I/O站中。FOXBORO FBM202 专门负责采集来自变送器（如压力、温度、流量、液位变送器）的模拟量电流或电压信号，并将其转换为高精度的数字量，通过Foxboro专属的现场总线网络传输至控制器或操作站。其设计强调了在严苛工业环境下的可靠性、精度和稳定性，是流程工业实现精确过程监控和控制的基石。选择 FOXBORO FBM202，意味着为您的I/A Series系统部署了一个经过全球众多关键应用验证的、坚固耐用的信号采集前端。

产品参数

• 所属系统：Foxboro I/A Series 分布式控制系统。

• 模块类型：模拟量输入（AI）现场总线模块。

• 输入信号：支持标准模拟量信号输入，通常为4-20 mA电流信号，也可能支持其他电流或电压范围（如0-10 VDC， 1-5 VDC），具体取决于模块版本和跳线设置。

• 输入通道：提供多路高密度输入通道，常见配置为8路差分输入或单端输入，每通道独立隔离。

• 分辨率与精度：提供高分辨率（如16位）模数转换和高测量精度（典型误差小于±0.1% of span），确保过程变量的精确测量。

• 隔离：通道间通常具有变压器隔离或光电隔离，有效防止接地环路干扰和通道间串扰，提升系统的抗噪声能力和安全性。

• HART协议支持：许多FBM202模块或其后续版本支持HART协议通信，能够在传输4-20mA模拟信号的同时，数字化地传输和接收来自智能变送器的HART数字信息，用于远程配置和诊断。

• 通信接口：通过I/A Series系统的现场总线（如FBM总线） 与父卡（如FCP270现场总线处理器）通信，进而接入控制网络。

• 电源：由父卡或现场总线通过背板供电。

• 环境规格：工业级设计，适用于标准的控制室或现场机柜环境。

优势与特点

1. 卓越的系统集成与可靠性：作为I/A Series系统的原生组件，FOXBORO FBM202 在硬件和软件层面与Foxboro控制器、操作站和工程工具完美集成。其设计遵循高可靠性标准，平均无故障时间长，非常适合连续运行的流程工业。

2. 高精度与出色的抗干扰能力：采用精密的信号调理电路和高性能ADC，提供准确稳定的测量。强大的通道隔离和滤波功能，使其即使在电气噪声严重的工厂环境中也能保持信号纯净。

3. 灵活的诊断与维护功能：模块具备输入开路、短路、超量程等诊断能力。配合Foxboro的工程和维护软件，可以方便地进行远程监控、参数配置和故障排查，支持在线更换（热插拔）。

4. 支持HART协议，增强资产管理：通过支持HART通信，FBM202 超越了传统模拟量采集功能，可以作为HART主设备，与现场智能仪表交互，为工厂的预测性维护和资产管理系统提供关键数据。

5. 坚固的工业构造：模块化设计，结构坚固，能够适应工业环境下的温度波动和振动，确保长期稳定运行。

应用领域与案例

应用领域：广泛应用于使用Foxboro I/A Series DCS的各类流程工业，包括：石油天然气（开采、管道、炼油）、石油化工、化工、电力（火电、核电）、水处理、制药以及造纸等行业。

应用案例：

• 炼油厂常减压装置过程监控：在原油蒸馏单元，大量的温度、压力、流量和液位变送器遍布各塔器和换热器。多台 FOXBORO FBM202 模块被集中安装在现场的I/O机柜中，采集这些4-20mA信号。其高精度确保了关键工艺参数的准确监控，为先进控制（APC）和安全运行提供数据基础。

• 大型化工厂反应器温度与压力控制：在高压聚合反应器中，精确控制温度和压力是安全与产品质量的关键。FBM202 模块采集反应器各床层的热电偶（经变送器转换为4-20mA）和压力变送器信号，其快速的响应和稳定性使得DCS能够实施精确的PID控制，及时调整冷却剂流量或进料速度。

• 污水处理厂溶解氧与pH值监测：在生物处理池，溶解氧（DO）和pH值是核心控制参数。智能DO和pH变送器的4-20mA+HART信号接入 FBM202 模块。模块不仅传输测量值，还能通过HART读取变送器的状态和诊断信息，实现仪表的远程管理和校准，降低维护成本。

与竞品对比分析

与艾默生（Emerson）DeltaV系统的CHARMs AI模块、霍尼韦尔（Honeywell）Experion PKS的C系列AI模块以及横河（Yokogawa）CENTUM VP系统的AI模块相比，FOXBORO FBM202 的核心竞争定位在于：

• 在Foxboro I/A Series生态系统内的无缝体验：对于已部署或计划采用Foxboro I/A Series系统的用户，FBM202 是实现最优性能、最低集成复杂性和最高工程效率的自然选择。其与系统软件（如I/A Series Workbench）的深度整合是关键优势。

• 传统优势领域的深厚应用基础：Foxboro系统在复杂回路控制、特别是炼油化工等领域拥有悠久历史和良好口碑。FBM202 作为其基础I/O组件，经过了全球大量严苛应用的长期验证。

• 平衡的性能与开放性：在保持其系统确定性的同时，通过支持HART等开放协议，增强了与智能现场设备的互操作性。
  竞品可能在网络架构的现代性、与特定云平台的集成或初始采购成本上有不同的侧重。但对于维护现有Foxboro系统或在该品牌生态内进行的新建项目，FOXBORO FBM202 是可靠且高效的标配选择。

选型建议与注意事项

1. 确认系统兼容性：必须明确现有I/A Series系统的版本和父卡型号，确保 FBM202 模块在硬件和固件版本上完全兼容。

2. 详细信号清单：列出所有模拟量输入点的信号类型（4-20mA或电压）、量程范围、是否两线制、以及是否需要HART通信。

3. 考虑隔离与接地：根据现场信号接地情况，确定是否需要通道间隔离。规划好信号电缆屏蔽层的单点接地位置，通常推荐在控制系统机柜侧接地。

4. HART功能需求：如果现场仪表支持HART且计划利用此功能，需确认所选 FBM202 模块的版本明确支持HART多路复用，并配置相应的软件许可。

5. 安装与接线：模块需安装在专用的FBM底座或机架上。严格按照端子定义和扭矩要求接线，使用合适的电缆规格。

6. 软件组态与测试：使用Foxboro I/A Series Workbench工程软件对模块进行硬件组态和通道参数设置。安装后必须进行回路测试，验证每个通道的测量准确性和线性度。

7. 采购渠道：建议通过施耐德电气官方或授权渠道采购，以确保获得正品、正确的技术文档和固件支持。
