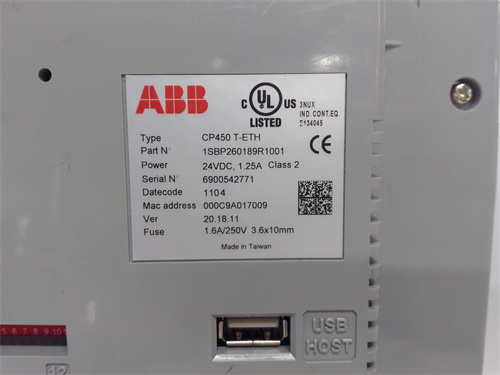

ABB CP450-T-ETH

产品概述

ABB CP450-T-ETH 是ABB工业自动化产品线中，属于其紧凑型可编程逻辑控制器（PLC）系列的一款关键通信模块。具体而言，它是为ABB CP400系列或类似紧凑型控制器设计的一款工业以太网通信处理器模块。该模块作为PLC系统的“网络门户”，为主控制器扩展了标准的以太网通信能力。ABB CP450-T-ETH 使得原本可能只具备基本串行接口的紧凑型PLC能够轻松接入工厂级以太网网络，实现与上位监控系统（SCADA/HMI）、其他PLC、服务器以及基于以太网的远程I/O等设备的高效数据交换。它支持常见的工业以太网协议（如Modbus TCP/IP）和标准TCP/IP通信，极大地提升了控制系统的开放性、集成能力和远程访问便利性。选择 ABB CP450-T-ETH，意味着为您的紧凑型自动化项目赋予了强大的网络连接能力，使其能够融入更广泛的工业物联网（IIoT）架构。

产品参数

• 适用控制器：专为ABB CP400系列紧凑型PLC（如CP405, CP410等）设计，作为前端扩展模块安装。

• 模块类型：工业以太网通信处理器。

• 物理接口：通常提供1个或2个RJ-45以太网端口，支持10/100 Mbps自适应。

• 通信协议：

  • 工业协议：支持Modbus TCP（既可作为客户端，也可作为服务器），这是工业领域最通用的开放式以太网协议之一。

  • 标准协议：支持标准TCP/IP和UDP通信，可用于自定义套接字通信或与高级语言开发的上位系统交互。

  • 其他协议：可能支持ABB特定的高层协议（如用于与ABB Drive connectivity等设备通信）。

• 网络服务：可能支持HTTP（用于Web服务器功能）、FTP（用于文件传输）、Email报警等功能。

• 电气隔离：网络端口通常具有电气隔离，以增强抗干扰能力。

• 配置方式：通过ABB的编程软件（如Automation Builder）进行网络参数（IP地址、子网掩码、网关）和通信连接（如Modbus TCP连接）的配置。

• 电源：通过所连接的CP400控制器背板取电，无需额外电源。

• 安装方式：直接插接在CP400系列控制器的前端或侧面的扩展接口上，结构紧凑。

优势与特点

1. 即插即用的网络扩展：ABB CP450-T-ETH 为紧凑型CP400 PLC提供了最简单、最直接的以太网升级方案。无需复杂的配置或额外的网关设备，即可将PLC接入工厂网络，显著提升了系统的连接性和数据可访问性。

2. 开放的Modbus TCP支持：对Modbus TCP协议的全面支持，使其能够轻松与市场上绝大多数支持该协议的SCADA软件（如组态王、WinCC、iFix、Ignition）、HMI面板以及其他品牌的PLC进行无缝数据交换，打破了品牌壁垒。

3. 紧凑设计与无缝集成：模块专为CP400控制器外形定制，安装后与控制器融为一体，不额外占用控制柜空间。在编程软件中可统一管理，简化了工程开发流程。

4. 增强的系统诊断与访问能力：通过网络，工程师可以远程对PLC进行编程、调试、监控和诊断，极大提高了维护效率。部分型号可能支持Web服务器功能，允许通过浏览器查看简单的系统状态。

5. 成本效益高：相对于购买更高端的自带以太网端口的PLC型号，为现有CP400系统增加 CP450-T-ETH 模块是一种更具成本效益的网络功能升级方式。

应用领域与案例

应用领域：适用于所有使用ABB CP400系列PLC且需要网络通信的中小型自动化项目，包括：小型机械设备、包装线、环境监控系统、楼宇自动化、水处理小型站点以及实验室设备。

应用案例：

• 智能包装机数据上传：一台由CP405控制的食品包装机，通过加装 ABB CP450-T-ETH 模块连接到车间网络。机器运行数据（如产量、速度、故障代码）通过Modbus TCP协议实时上传至中央监控室的SCADA系统，实现生产状态的集中可视化和报表生成。

• 分布式泵站监控系统：在城市供水网络中，多个小型加压泵站使用CP410 PLC进行本地控制。每个站点的PLC通过 CP450-T-ETH 接入4G路由器或光纤网络。控制中心通过Modbus TCP定期轮询各站点的压力、流量、泵状态数据，并可远程下发控制指令，实现无人值守的集中监控。

• 实验室环境监控：在需要恒温恒湿的实验室，CP400 PLC控制空调机组、加湿器和照明。通过以太网模块，系统可以将温湿度数据发送至楼宇管理平台（BMS），并接收来自BMS的全局调度指令，实现能源优化管理。

与竞品对比分析

与西门子（Siemens）S7-1200的CM1241通信模块、罗克韦尔自动化（Rockwell）Micro800系列的以太网模块，以及通过第三方串口转以太网网关（如MOXA、研华）的方案相比，ABB CP450-T-ETH 的核心优势在于：

• 与ABB CP400系统的原生兼容与易用性：作为ABB原厂模块，其硬件接口和软件驱动完美匹配，在Automation Builder中可进行一体化配置，稳定性和可靠性经过ABB验证。使用第三方通用网关通常需要额外的配置工作和潜在的兼容性风险。

• 性价比与便捷性：对于已经采用CP400 PLC的用户，增加此模块是实现网络功能最直接、最经济的方式，无需更换整个控制器。

• ABB生态内的协同：在ABB的产品生态内，可以更好地与ABB的变频器、电机软起动器等具备以太网接口的设备进行集成（如果支持同种协议）。
  如果项目最初就计划需要强大的网络功能，选择原生集成以太网端口的PLC可能更优。但对于CP400系统的网络功能扩展或改造，ABB CP450-T-ETH 是最佳选择。

选型建议与注意事项

1. 确认控制器型号：首先确认您的主控制器是ABB CP400系列的具体型号（如CP405， CP410），并检查其是否有可用的前端扩展模块接口。

2. 明确网络协议需求：确认需要通信的上位系统或设备支持的协议。如果主要是Modbus TCP，则 CP450-T-ETH 完全适用；如果需要PROFINET、EtherNet/IP等特定协议，则需确认该模块是否支持或需选择其他方案。

3. 网络规划：为PLC模块规划固定的IP地址、子网掩码和网关。确保与网络中其他设备无IP冲突，并符合工厂的IT网络规划。

4. 软件配置：在Automation Builder软件中正确配置模块的IP参数和通信连接（如Modbus TCP服务器/客户端的IP、端口、寄存器映射）。这是实现通信的关键步骤。

5. 网络安全考量：将工业控制设备接入网络时，需考虑基本的网络安全措施，如设置防火墙规则、避免将PLC直接暴露在公网、使用VPN访问等。

6. 物理连接与测试：使用标准的以太网线连接。安装配置完成后，务必使用ping命令测试网络连通性，并使用Modbus测试工具或上位软件进行实际数据读写测试，验证通信功能。

7. 采购渠道：通过ABB官方或授权经销商采购，确保获得正品和相应的技术支持。
