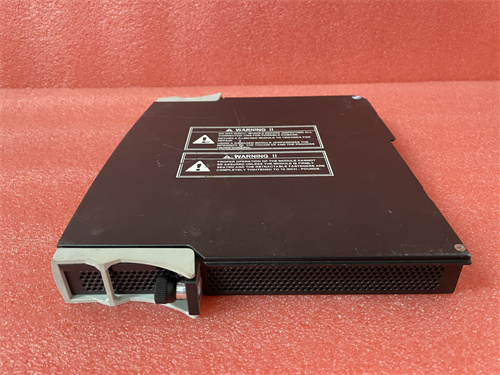

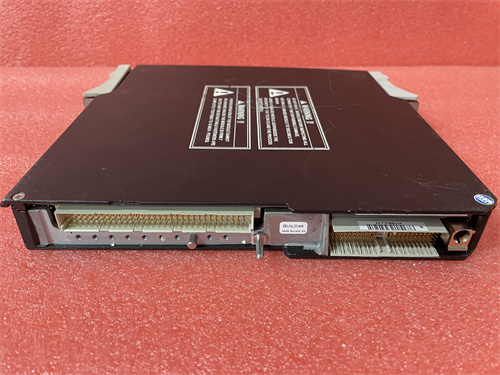

TRICONEX DI 3506X

产品描述

TRICONEX DI 3506X 是施耐德电气旗下Triconex品牌推出的高可靠性三重模件冗余（TMR）安全仪表系统（SIS）中的一款关键数字量输入模块。该模块隶属于Tricon系列平台，专门设计用于在石油化工、天然气、核电等高危过程工业中，安全、可靠地采集来自现场危险区域的开关量信号（如紧急停车按钮、液位开关、火焰探测器、压力开关等）。TRICONEX DI 3506X 采用独特的硬件架构，其内部包含三套完全独立的信号调理、隔离和诊断电路，分别对应TMR系统的三个独立通道。该设计确保了即使单个通道发生故障，系统仍能通过“三取二”的表决逻辑获得正确的输入状态，从而维持安全功能的完整性，并防止误停车。在构建满足SIL 3（安全完整性等级3）要求的紧急停车（ESD）或火气（F&G）系统中，正确配置和部署DI 3506X 模块是构建可靠“感知层”的基础。

产品参数

• 产品系列：Triconex Tricon 系列安全系统

• 模块类型：三重模件冗余（TMR）数字量输入模块

• 安全认证：符合IEC 61508标准，支持SIL 3等级应用。

• 输入类型：干接点（干节点）输入，适用于无源触点（如机械开关、继电器触点）。

• 输入电压范围：通常支持多种电压等级，通过跳线或配置选择，例如：

  • 24V DC / 48V DC 高电平有效（通常用于NAMUR接近开关或本安回路经隔离栅后的信号）。

  • 120V AC / 240V AC 交流输入（具体取决于型号后缀和配置）。

• 通道数量：通常为16通道（每通道均为三重冗余处理）。

• 通道隔离：每个输入通道之间以及通道与背板总线之间具有高等级电气隔离（如1500V AC）。

• 诊断功能：

  • 开路/短路检测：能够检测现场接线是开路状态还是对电源/地短路。

  • 通道间比较：持续比较三个独立通道的读数，在出现分歧时进行表决并报告故障。

  • 模块健康状态监测：内部电路自检。

• 响应时间：快速且确定，通常为毫秒级，满足安全系统快速响应要求。

• 接线方式：通过可插拔的前连接器端子排进行现场接线。

• 状态指示：每个通道均配有独立的LED指示灯，显示通道状态（正常、故障、激活等）。

• 热插拔支持：在系统运行时支持模块的在线更换（需遵循特定程序）。

优势与特点

1. 最高的安全完整性与可用性：TRICONEX DI 3506X 的核心优势在于其TMR硬件架构。它通过物理上的三重硬件冗余和“三取二”表决，实现了极高的容错能力。单个元件的随机硬件故障不会导致安全功能丧失或误动作，同时其强大的诊断功能能及时检测并定位故障，保障了系统的高可用性。

2. 强大的现场信号诊断：模块不仅能读取开关状态，还能深入诊断现场回路健康状况。它能区分是现场设备动作（如开关闭合）还是线路故障（如断线、短路），并将这些诊断信息上报给主控制器和工程师站，极大地方便了预防性维护和故障排查。

3. 广泛的信号兼容性：通过灵活的硬件跳线和软件配置，DI 3506X 能够适应从低压直流到交流市电的各种现场开关信号，减少了备件种类，提高了工程设计的灵活性。

4. 与Tricon系统的无缝深度集成：作为Tricon平台的原生模块，它与Tricon主处理器、通信模块和工程软件（如Tristation 1131）完美集成。支持在线组态、诊断和热插拔，最大化系统可维护性和工程效率。

5. 经过验证的行业领导地位：Triconex系统在全球关键安全应用中拥有数十年的大量成功案例和极佳口碑。DI 3506X 作为其核心I/O组件，继承了同样的可靠性和行业认可度。

应用领域与案例

• 应用领域：强制性要求配置独立、高可靠性安全仪表系统（SIS）的过程工业，例如：海上/陆上油气平台、炼油厂、化工厂（尤其是涉及烯烃、聚丙烯等高风险工艺）、天然气液化（LNG）与输送、制药以及火电厂锅炉保护。

• 应用案例：在一个乙烯裂解装置的急冷系统中，为防止反应器超温爆炸，设置了SIS。多个位于危险区的温度开关（当其触点闭合时表示超温）的信号，经过安全栅隔离后，接入位于安全区的TRICONEX DI 3506X 模块。当发生超温时，开关闭合。DI 3506X 的三个独立通道同时检测到该变化，经内部表决确认为有效信号后，传送给Tricon主处理器。主处理器随即发出命令，通过冗余的输出模块紧急打开泄压阀并切断进料。即使DI 3506X 的某一个通道在此时恰好发生故障，系统仍能根据另外两个正常通道的信号做出正确判断并动作，确保了安全功能万无一失。

与竞品对比

• 与艾默生（Emerson）DeltaV SIS的CHARMs组件对比：DeltaV SIS的CHARMs将I/O功能分散到每个通道的独立电子元件上。TRICONEX DI 3506X 代表的是 “集中式、高密度、硬件TMR” 的传统安全架构。其优势在于经过长期验证的极高硬件安全性和故障容错理念的纯粹性，在处理高速、高诊断要求的开关量输入方面被认为是行业标杆。CHARMs方案则在通道级独立性和与DeltaV DCS的集成度上更优。

• 与横河（Yokogawa）ProSafe-RS的输入模块对比：两者均为顶级安全系统。DI 3506X 所属的Tricon系统在硬件冗余的彻底性和对复杂表决逻辑的支持上历来享有盛誉，特别适合对安全性要求极为严苛的大型装置。ProSafe-RS则可能在与CENTUM DCS的一体化工程和运营方面表现更佳。

• 核心优势总结：TRICONEX DI 3506X 的核心竞争力在于其代表了 “硬件三重化冗余安全技术”的巅峰。它以无可争议的硬件架构和诊断深度，为那些“不容有失”的关键安全应用提供了最令人信赖的输入解决方案。

选型建议与注意事项

• 选型建议：

  1. 安全等级确认：根据工艺危害与风险评估（HAZOP， LOPA）确定所需的安全完整性等级（SIL），DI 3506X 适用于SIL 3及以下要求。

  2. 信号类型与电压匹配：明确现场开关信号的性质（干接点、湿接点）、额定电压（直流24V/48V， 交流120V/240V）以及是否需要本安栅隔离。

  3. 系统架构规划：确认与Tricon主控制器（如Trident, Tricon CX）的兼容性，并规划好机架槽位和供电容量。

  4. 诊断需求评估：根据维护策略，确认是否需要利用其高级诊断功能（如回路监测）来提升系统的可维护性。

• 注意事项：

  1. 专业工程与认证：安全系统的设计、组态和调试必须由经过Triconex专业培训并获得功能安全资质的人员进行，严格遵守安全生命周期标准。

  2. 严格的安装与接线：必须遵循安装手册进行接线和接地，确保信号隔离和屏蔽的正确实施。错误的接线可能影响诊断功能甚至安全功能。

  3. 测试与验证：SIS投入使用前及定期测试时，必须对每个DI 3506X 输入通道进行完整的功能测试，验证其从现场传感器到逻辑解算器的整个回路工作正常。

  4. 在线维护程序：进行模块热插拔操作时，必须严格遵循Triconex规定的步骤，在工程软件中执行相应操作，防止扰动运行中的系统。

  5. 备件与软件版本：使用原厂正品备件，并注意模块的硬件/固件版本与整个Tricon系统软件版本的兼容性。
