TRICONEX 4119

产品概述

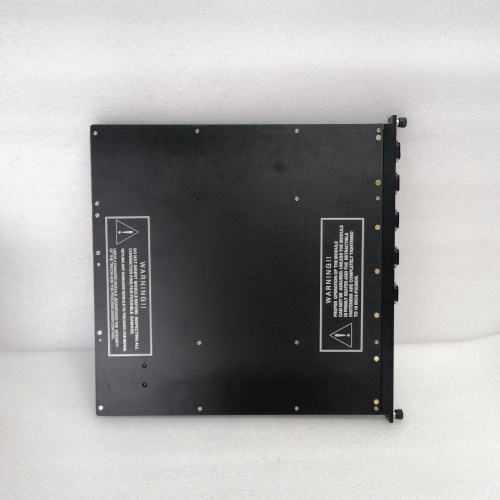

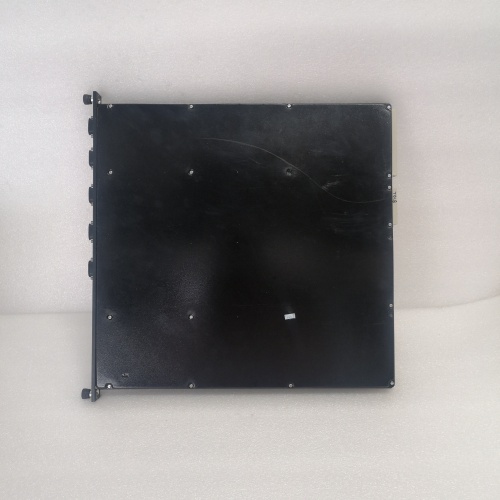

TRICONEX 4119 是施耐德电气旗下Triconex（现为施耐德电气关键过程控制与安全业务的一部分）Tricon系列安全仪表系统（SIS）中的一款关键组件。具体而言，它是一个模拟量输入模块，专为三重模件冗余（TMR）架构设计，用于采集和处理来自现场关键安全仪表的模拟量信号。Tricon系统是全球过程工业安全控制领域的领导者，尤其在石油、天然气、化工等高风险行业，用于执行紧急停车（ESD）、燃烧器管理（BMS）和关键过程联锁等安全功能。TRICONEX 4119 模块在此系统中扮演着“高精度安全哨兵”的角色，它通过三个独立的、同步工作的通道采集同一路模拟量信号（如4-20mA的压力、温度或流量信号），并进行内部表决和诊断，确保即使在单个通道发生故障的情况下，也能为安全逻辑解算器提供最准确、最可靠的工艺参数值。这一设计是实现最高安全完整性等级（SIL 3）的基础。选择 TRICONEX 4119，意味着为您的工厂最危险的工艺流程配置了具备最高容错能力和诊断深度的前段感知单元。

产品参数

• 所属系统：Triconex Tricon 安全仪表系统（SIS）。

• 模块类型：三重化（TMR）模拟量输入（AI）模块。

• 输入信号：支持标准的模拟量电流输入，典型为4-20mA信号，用于连接变送器。

• 输入通道：通常为8个独立的模拟量输入通道，每个通道均为三重化设计（即每个物理通道对应3个独立的内部采样电路）。

• 分辨率与精度：提供高分辨率（如16位）模数转换和高精度，确保对关键安全参数的微小变化也能精确测量。

• 表决机制：每个通道的三个独立A/D转换器同步采样，通过中间值选择或其他安全表决算法，输出一个一致、可靠的数值给主处理器。单一通道的读数漂移或故障不会影响输出。

• 隔离与诊断：通道间具有高等级电气隔离。具备强大的内置诊断功能，可检测开路、短路、超量程、模块硬件故障以及通道间不一致等故障，并立即报告给系统。

• 通信接口：通过Tricon系统高可靠性的TMR背板与主处理器模块通信。

• 热插拔支持：在系统运行且组态允许的情况下，支持在线热插拔更换，极大提高了系统的可用性和可维护性。

• 安全认证：通过TÜV等机构认证，适用于SIL 3安全应用。

优势与特点

1. 最高的安全性与可用性：TRICONEX 4119 的核心价值源于其纯硬件TMR架构。它提供了针对危险失效（需要动作时无法动作）和安全失效（误动作）的双重防护，单一故障不会导致功能丧失或误停车，同时允许在线维护，实现了安全性与可用性的完美结合。

2. 卓越的信号完整性与可靠性：三重独立采样和表决机制，有效消除了因单一路径元器件老化、噪声干扰或瞬时故障导致的信号错误，为安全决策提供了极度可靠的数据基础。

3. 全面且深入的诊断：模块不仅诊断自身硬件健康，还能诊断现场接线和变送器状态（如利用电流环检测开路）。这种从传感器到系统内部的端到端诊断能力，是进行预测性维护和满足功能安全标准中“证明测试”要求的关键。

4. 无缝的Tricon系统集成：作为Tricon系统的原生模块，其硬件和软件（Tristation 1131）完全兼容。组态、调试和诊断流程高度统一，保证了工程效率和系统的一致性。

5. 坚固的工业设计：专为严苛的工业环境设计，具有高抗振动、抗冲击和宽温工作能力，确保在电厂、海上平台等恶劣条件下长期稳定运行。

应用领域与案例

应用领域：专用于对安全有极端要求的过程工业，包括：石油与天然气（上游开采、管道输送、炼油、LNG）、石油化工、化工、火力发电以及制药等行业。

应用案例：

• 海上钻井平台井口紧急关断（ESD）：在钻井作业中，TRICONEX 4119 模块用于采集井口管汇的压力、泥浆回流流量等关键参数。当监测到压力异常飙升（可能预示井喷）时，三个通道独立测量并表决，确保信号真实有效，然后触发Tricon系统紧急关闭防喷器组和井下安全阀，防止灾难性事故。

• 乙烯裂解炉出口温度安全联锁：在乙烯装置中，裂解炉出口温度是防止炉管结焦和过热的关键参数。该模块高精度地采集多点温度变送器信号。当温度超过安全限值时，经过TMR系统可靠表决，触发联锁动作，紧急切断进料并注入蒸汽，保护价值数亿的裂解炉。

• 大型油品储罐高高液位联锁：为防止储罐溢油，使用雷达液位计将4-20mA信号送至 4119 模块。模块持续监测液位，当达到“高高”报警设定值时，可靠地发出联锁信号，联锁关闭进料阀门，并与消防系统联动，实现本质安全。

与竞品对比分析

与霍尼韦尔（Honeywell）Safety Manager的FTA模块、横河（Yokogawa）ProSafe-RS的AI模块以及艾默生（Emerson）DeltaV SIS的CHARMs AI模块相比，TRICONEX 4119 及Tricon系统的核心优势在于：

• 纯硬件TMR架构的成熟与确定性：Triconex是硬件三重化技术的开创者和市场标杆。其响应速度极快且完全确定，不依赖于软件循环或通信网络，在业界尤其是传统重工业领域被视为“最安全”和“最让人放心”的架构。

• 优异的在线维护与容错能力：TMR架构天生支持在线更换故障通道或模块，而无需系统降级或停车，这为业主提供了无与伦比的运营灵活性，最大限度减少安全维护带来的生产损失。

• 清晰简单的安全理念：硬件表决的机制非常直观，故障模式和影响分析（FMEDA）清晰，容易被审核机构和用户理解与接受。
  采用1oo2D（一带诊断的双重化）架构的竞品可能在成本、体积和与DCS的集成深度上更具优势。但在对安全架构本身可靠性要求最高、且需要极强在线维护能力的SIL 3顶级应用中，TRICONEX 4119 及其平台仍是许多工程师的首选。

选型建议与注意事项

1. 确认系统兼容性：必须明确现有Tricon系统的具体型号和机架版本（如Tricon v9, v10, Tricon CX），确保 4119 模块的硬件版本与之完全兼容。

2. 信号类型与量程匹配：确认所有输入信号均为其支持的4-20mA类型，并明确各点的量程范围，以便在组态软件中正确设置。

3. 安全完整性等级验证：4119 模块本身是SIL 3认证的组件，但整个安全回路（传感器->输入模块->逻辑解算器->输出模块->执行机构）的SIL等级需要系统评估和认证。

4. 组态与编程：需要使用Triconex专用的Tristation 1131工程软件进行硬件组态、逻辑编程和测试验证。确保拥有相应版本的软件许可和具备资质的安全工程师。

5. 严格的安装与接地：必须遵循Triconex安装手册中的规范，特别是关于机柜接地、信号电缆屏蔽层单点接地的要求，以确保良好的抗干扰性能。

6. 测试与验证策略：制定完善的测试计划，包括工厂验收测试（FAT）、现场验收测试（SAT）以及定期的在线功能测试，以验证包括 TRICONEX 4119 在内的整个安全回路的功能完好性。

7. 备件策略：建议储备关键备件。采购时需通过施耐德电气授权渠道，确保获得正品、正确的技术文档和固件支持。
