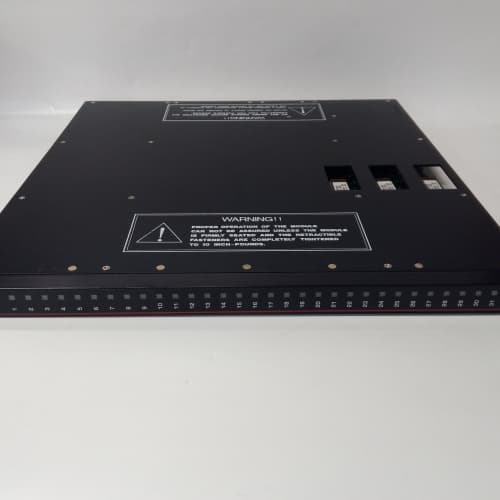

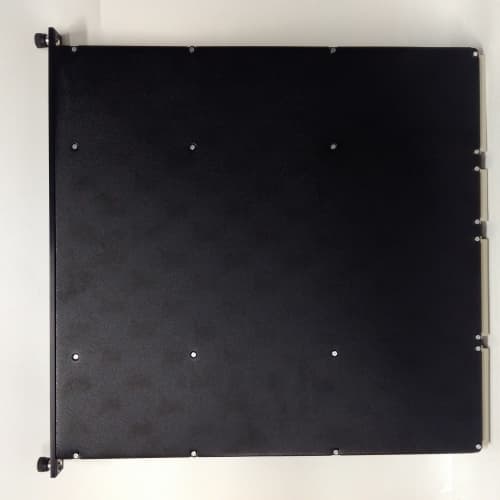

TRICONEX 3564

产品概述与描述

TRICONEX 3564 是Triconex（现隶属于施耐德电气）三重模件冗余（TMR）安全仪表系统（SIS）中的关键数字量输入模块。该模块设计用于读取来自现场安全关键设备的开关量状态信号，如紧急停车按钮、压力开关、液位开关或火灾/气体探测器的干接点。TRICONEX 3564 采用了Triconex独有的TMR架构，为每个输入通道提供三路独立的信号调理、隔离和读取电路，确保即使在单一路径发生故障时，系统仍能获得正确的输入状态并安全运行。其在安全回路中的可靠性对于实现SIL 3等级的安全功能至关重要。

产品参数

• 模块类型： 三重模件冗余（TMR）数字量输入模块

• 兼容系统： Triconex Tricon, Tricon CX 安全系统

• 输入类型： 干接点（无源触点）输入，适用于常开（NO）或常闭（NC）触点

• 输入电压/电流： 通常为24 VDC（由外部安全回路供电，模块本身不供电），通过检测触点闭合时的电流回路来判定状态

• 通道数量： 通常为16或32个独立通道（取决于具体型号后缀）

• TMR架构： 每个物理输入通道均被复制为三个独立的输入电路（A、B、C路径），分别送至三个主处理器进行“三取二”表决

• 隔离： 高等级光电隔离，确保现场侧与系统逻辑侧电气隔离，抗干扰能力强

• 响应时间： 毫秒级，满足安全系统快速响应的要求

• 诊断功能： 内置对模块自身健康状态、输入回路完整性（如开路检测）的持续诊断

• 通信接口： 通过背板与Tricon机架内的主处理器通信

优势与主要特性

1. 极高的安全性与可用性： TRICONEX 3564 的核心优势是其TMR设计，通过硬件冗余和“三取二”表决机制，实现了极高的容错能力。单一元件故障不会导致系统误动作或丧失保护功能，满足IEC 61508 SIL 3安全等级要求。

2. 强大的诊断能力： 模块持续进行自诊断和现场回路诊断（例如，可配置为检测输入线路的断路故障），能够及时报告潜在问题，支持预测性维护，确保安全系统始终处于“已知健康”状态。

3. 优异的抗干扰性： 高等级的光电隔离和滤波设计，使 TRICONEX 3564 能够在电气噪声严重的工业环境中稳定工作，避免误触发。

4. 灵活的配置： 支持对每个通道的滤波时间、正常状态（高电平有效/低电平有效）等进行软件配置，以适应不同的现场设备和应用逻辑需求。

5. 无缝的系统集成： 作为Triconex系统的原生组件，其配置、诊断和表决逻辑完全集成在TriStation 1131工程软件中，简化了安全生命周期的工程和管理工作。

应用领域案例

• 石油化工紧急停车系统： 连接全厂的紧急停车按钮、反应器高压开关和压缩机振动开关，通过 TRICONEX 3564 将信号可靠地送入ESD系统，触发全厂或单元的安全联锁。

• 海上平台火灾与气体系统： 接收来自遍布平台的火焰探测器、烟雾探测器和可燃气体探测器的报警信号，为F&G系统提供确定性输入，以启动消防和设备关断程序。

• 燃机轮机保护系统： 监测超速开关、润滑油压过低开关、火焰丢失等关键保护开关的状态，确保在异常情况下快速、可靠地停机。

• 锅炉保护系统： 读取汽包水位极低、炉膛压力极高、燃料切断阀位置等安全联锁开关信号，构成BMS（燃烧器管理系统）的可靠前端。

与竞争产品的比较

TRICONEX 3564 的主要竞争对手是其他顶级安全系统厂商的数字输入模块，如Honeywell Safety Manager的FIM模块、Emerson DeltaV SIS的CIOM模块以及ABB的SIL-rated输入模块。与采用双重化（1oo2D）架构的模块相比，TRICONEX 3564 的TMR架构在理论上提供了更高的可用性和不同的故障模式。其核心竞争优势在于Triconex系统在超高可靠性安全应用（尤其是油气、石化行业）中数十年积累的声誉和庞大的安装基础。对于已经标准化使用Triconex系统的用户而言，TRICONEX 3564 是确保系统兼容性、完整性和获得原厂技术支持的必然选择。

选型建议与注意事项

• 选型建议：

  • 系统架构确认： 明确其用于Tricon v9、v10还是Tricon CX系统，不同代际的机架和背板可能有兼容性要求。

  • 通道数量规划： 根据安全仪表功能（SIF）设计，统计所需的总开关量输入点数，并考虑未来扩展余量，选择16或32通道的合适型号。

  • 应用等级匹配： 确认该模块的SIL等级认证适用于您的安全功能所需的SIL等级（通常为SIL 3）。

• 重要注意事项：

  • 安全生命周期管理： TRICONEX 3564 是安全相关设备，其选型、安装、配置、测试和维护必须遵循严格的安全生命周期规程和工厂的变更管理（MOC）制度。

  • 独立的安全回路供电： 输入信号的24VDC电源必须来自经过认证的安全型隔离电源，且该电源应独立于基本过程控制系统（BPCS），以确保共因故障不会同时影响两个系统。

  • 正确接线与接地： 严格按照安装手册要求进行接线，并遵循良好的接地实践，将屏蔽层在机柜侧单点接地，以防止地环路干扰。

  • 定期功能测试： 根据安全要求规格书（SRS）中定义的测试间隔，定期对每个输入通道进行功能测试（例如，短接/断开现场触点），以验证从传感器到逻辑解算器的整个回路功能完好。TRICONEX 3564 的诊断功能不能完全替代定期功能测试。

  • 使用正品备件： 为确保安全系统的认证完整性，模块更换时必须使用施耐德电气（Triconex）原装或经其认证的备件。使用非认证部件可能导致系统失证并引入未知风险。
