TRICONEX DI 3506X

产品描述

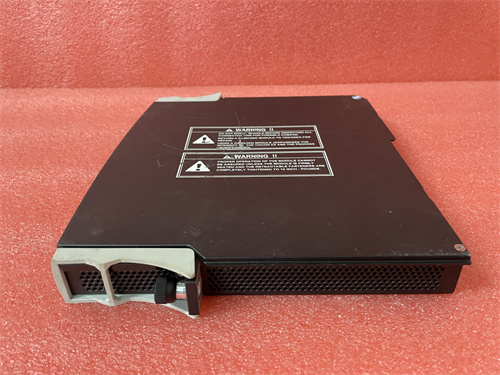

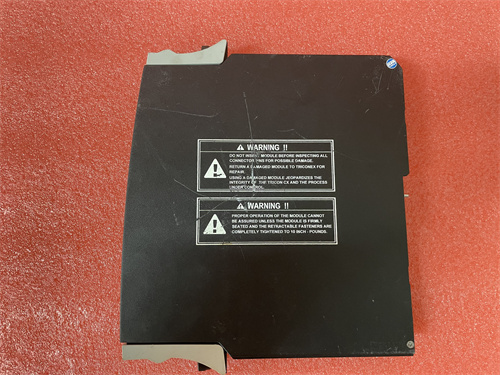

TRICONEX DI 3506X 是施耐德电气（Schneider Electric）旗下 Triconex 品牌安全仪表系统（SIS）中一款高密度、高可靠性的数字量输入模块。该模块专为安全关键型应用设计，是Tricon V9/V10/V11 系列三重化容错控制器的主要组成部分，用于安全地采集来自现场开关、按钮、继电器触点等设备的干触点状态信号。TRICONEX DI 3506X 采用三重冗余（TMR）架构设计，内部三路独立的电路同步处理同一输入信号，并进行高完整性表决，从而能检测和容忍硬件故障，确保输入信号的准确性，这对于实现安全完整性等级（SIL 3）的联锁和紧急停车（ESD）功能至关重要。选择DI 3506X 模块是构建高可用性安全系统的关键硬件基础。

产品参数

• 制造商： 施耐德电气（Triconex 产品线）

• 模块型号： DI 3506X， 数字量输入模块。

• 所属系统： Tricon V9/V10/V11 安全仪表系统（SIS）。

• 输入点数： 通常为 32 点或 64 点高密度数字量输入（具体需查阅版本）。

• 输入类型： 干触点输入（Dry Contact）， 支持常开（NO）或常闭（NC）触点。

• 输入电压范围： 支持宽范围电压，例如 0-30 VDC， 通常现场提供 24 VDC 供电用于触点检测。

• 电气隔离： 通道与通道之间、通道与系统逻辑之间具有高等级的电气隔离。

• 架构： 三重模块化冗余（TMR）架构，每个输入点由三个独立的电路同时读取并进行表决。

• 诊断功能： 内置完备的在线诊断，可检测开路、短路、超范围等故障，并通过系统报告。

• 热插拔支持： 在运行系统中支持模块的热插拔更换（需遵循特定流程），以最大化系统可用性。

• 响应时间： 快速的输入响应时间，满足安全系统对快速动作的要求。

优势与特性

1. 最高的安全性与可靠性（TMR架构）： TRICONEX DI 3506X 的核心优势在于其三重冗余设计。单一通道的故障不会导致信号误判或系统失效，系统可通过“三取二”表决输出正确结果，并在线报告故障，这使其能够轻松满足 IEC 61508 SIL 3 认证要求。

2. 高可用性与在线维护： 模块支持热插拔功能，允许在系统不停车的情况下更换故障模块，极大地提高了整个安全系统的可用性，适用于要求连续生产的流程工业。

3. 强大的诊断能力： 全面的内置诊断覆盖了从现场接线到模块内部电路的健康状态，能够提前预警潜在故障，支持预测性维护，降低意外停机风险。

4. 高密度与节省空间： 提供 32 点或更多的高密度配置，在有限的空间内可接入大量现场信号，优化控制柜布局。

5. 无缝系统集成： 作为原生 Triconex 组件，DI 3506X 与 Tricon 控制器、编程软件（TriStation）和系统诊断工具完美集成，简化了工程、调试和维护工作。

应用领域案例

• 石油与天然气： 用于海上平台、炼油厂、长输管道的紧急停车（ESD）系统、火气检测（F&G）系统，采集压力开关、温度开关、火焰探测器的触点信号。

• 化工与石化： 在反应釜、压缩机、分离装置的安全联锁系统（SIS）中，采集关键的限位、振动、液位开关信号。

• 发电（火电/核电）： 用于锅炉保护系统（FSSS）、汽轮机超速保护（ETS），采集来自各个保护元件的跳闸信号。

• 制药行业： 在涉及危险化学品的工艺中，用于安全隔离和顺序控制。

• 关键基础设施： 如液化天然气（LNG）接收站、大型压缩机站的保护系统。

与竞争产品比较

与普通 PLC 的 DI 模块或其他安全系统（如西门子 S7-400H/F 的 F-DI 模块、艾默生 DeltaV SIS 的 CHARMs IO）相比，TRICONEX DI 3506X 的特点非常突出：

• 架构根本不同： 它基于硬件级的 TMR（三重冗余），而许多其他安全系统采用 1oo2D（带诊断的双重化） 或通过软件实现容错。TMR 在容忍危险故障的能力上通常被认为更优。

• 诊断深度与表决机制： DI 3506X 在硬件层面实现了输入信号的实时三重化读取和表决，其诊断覆盖度和故障安全导向是专门为 SIL 3 设计的。通用安全 PLC 的 DI 模块可能更依赖于外部回路监测和软件诊断。

• 市场定位： Triconex 系统，包括DI 3506X，在要求最高的油气、石化等安全关键领域拥有悠久的历史和强大的市场份额，以极高的可靠性和可用性著称。

选型建议与注意事项

1. 确认系统平台兼容性： 该模块专用于 Tricon V9/V10/V11 系列控制器。选型前必须确认现有 TMR 控制器的具体型号和版本，并参考兼容性列表。

2. 明确安全等级要求： 仅在需要满足 SIL 2 或 SIL 3 的安全仪表功能（SIF）回路中使用。对于非安全用途，使用此类模块不经济。

3. 详细规划输入配置：

   • 点数： 根据安全逻辑图（SIL）统计所需的安全触点信号数量。

   • 触点类型与电压： 确认现场触点类型（干触点）及检测电源电压（通常 24VDC）。

   • 表决配置： 理解并正确配置输入点的表决方式（如三取二）。

4. 必须从授权渠道采购： 安全系统组件严禁使用仿制品或来历不明产品。务必通过施耐德电气 Triconex 官方或授权分销商采购DI 3506X 模块，以确保其认证完整性、可靠性和获得官方技术支持。详情请查询：TRICONEX DI 3506X。

5. 专业工程与维护： 系统的硬件配置、安全逻辑编程（使用 TriStation）、安装和调试必须由经过 Triconex 系统专业培训的合格工程师执行。热插拔操作必须严格遵守规程。

6. 现场接线与接地： 使用屏蔽电缆并实施良好的单点接地，以最大限度地减少电磁干扰对高灵敏度安全系统的影响。严格遵循 Triconex 安装手册中的接线规范。
