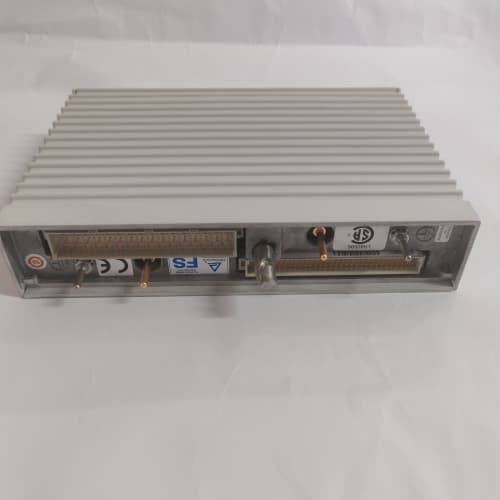

TRICONEX AI6700

产品介绍

TRICONEX AI6700 是英维思（Invensys，现属施耐德电气）旗下Triconex品牌安全仪表系统（SIS）中的一款基础模拟量输入模块。作为Tricon系统（如Tricon v9, v10, v11系列）的组成部分，该模块专用于在石化、炼油、电力等高风险行业的安全关键应用中，高可靠地采集现场4-20mA模拟量信号。TRICONEX AI6700 严格遵循IEC 61508等安全标准，是构建安全仪表回路中信号感知层的关键硬件。其设计目标是在复杂和严苛的工业环境中，为安全控制器提供稳定、可信的现场过程变量数据，如压力、温度、流量等，以便系统做出正确的安全判断和动作。对于安全系统工程师而言，了解TRICONEX AI6700 的规格与特性，是设计、维护和诊断高完整性安全回路的基础。

产品参数

• 产品类型：安全系统模拟量输入模块。

• 所属系统：Triconex Tricon 安全仪表系统。

• 安全标准：符合IEC 61508，适用于SIL 2及以下等级的安全应用（具体认证等级需以官方最新文件为准）。

• 通道数量：通常为8通道或16通道高密度配置（具体取决于子型号）。

• 输入信号类型：直流电流输入，标准范围为4-20 mA。支持对现场两线制变送器进行环路供电。

• 精度：高精度，典型误差在±0.1%量程以内。

• 分辨率：通常为16位，提供精细的测量分辨率。

• 隔离：通道间电气隔离，防止信号串扰和地环路干扰。

• 诊断功能：具备基础诊断能力，可监测模块内部健康状态、现场信号断路（开路）、短路及超量程等故障。

• 通信接口：通过Tricon系统背板与主处理器通信，数据传输遵循系统内部的安全通信协议。

• 热插拔支持：在系统支持及配置允许的情况下，可能支持热插拔更换，以方便维护。

• 连接方式：通过可拆卸的端子板或前面板接线端子连接现场信号线。

• 工作温度：适用于工业环境，通常为0至60°C。

优势与特点

1. 安全导向的设计：TRICONEX AI6700 的核心优势在于其专为安全应用设计。其硬件和固件设计优先考虑故障安全原则，任何内部或外部信号故障都能被有效检测并导向安全状态，确保系统不会因输入信号错误而丧失保护功能。

2. 高可靠性与稳定性：采用工业级元器件和严格的质量控制，确保了在振动、温度变化和电气噪声等恶劣条件下的长期稳定运行。其稳定的测量性能是安全控制系统做出正确决策的基石。

3. 紧凑的高密度设计：在单个模块上提供多路模拟量输入，有效节省了机架空间，降低了大型安全系统中单位通道的硬件成本，简化了系统布线。

4. 集成的诊断与维护辅助：内置的诊断功能能够快速识别常见故障，如现场变送器断线或模块自身异常。这有助于实现预测性维护，缩短故障排查时间，提高系统的整体可用性。清晰的模块状态指示灯也为现场维护提供了直观指引。

5. 与Tricon生态系统的无缝集成：作为Tricon系统的原生组件，TRICONEX AI6700 在机械安装、电气连接、软件组态（使用TriStation 1131软件）和系统诊断上与主处理器和其他模块实现了深度优化，保证了整个安全系统的一致性和可靠性。

应用领域与案例

TRICONEX AI6700 专门用于对安全有明确要求的流程工业安全仪表系统，作为其感知层的重要部分。

• 案例一：炼油厂加氢反应器温度监控与连锁
  在加氢处理装置中，反应器床层温度是防止“飞温”事故的关键参数。多个温度变送器的4-20mA信号接入 TRICONEX AI6700 模块。系统持续监测这些温度，一旦任何一点温度超过高高安全限值，安全控制器将触发紧急动作，切断进料并注入急冷氢，防止反应器损坏。

• 案例二：天然气处理厂压缩机出口压力保护
  天然气压缩机的出口压力必须被严格控制。压力变送器的信号通过 AI6700 模块送入Tricon系统。若压力达到预设的安全跳闸值，模块提供可靠信号，系统将命令压缩机停机并打开放空阀，防止管线超压破裂。

• 案例三：化工装置有毒气体泄漏监测
  在化工厂区，用于监测有毒气体（如H2S）浓度的气体检测仪的模拟量输出信号，可接入安全系统的 AI6700 模块。当检测到气体浓度达到危险水平时，系统能立即启动声光报警并联动启动应急通风系统，保障人员安全。

与竞品对比

与霍尼韦尔安全管理系统（SM）的AI卡件、横河ProSafe-RS的AI模块或HIMA H41q/H51q系统的模拟量输入模块相比，TRICONEX AI6700 的特点在于：

• Tricon TMR架构体系内的定位：AI6700通常作为Tricon三重模件冗余（TMR）系统中模拟量输入链路的组成部分。其设计是为了与后级的TMR表决电路协同工作，共同达成高安全完整性等级，而非自身实现硬件三重化。

• 成熟的市场应用与验证：Triconex在油气和石化行业拥有庞大的安装基数和长期的现场验证记录，其模块的可靠性和行业适用性得到了广泛认可。

• 施耐德电气生态整合优势：纳入施耐德电气旗下后，该模块能与施耐德的Foxboro DCS、EcoStruxure平台在工程、运维和数据层面进行更便捷的整合，为用户提供从过程控制到安全保护的一体化方案。

• 性价比与灵活配置：作为基础型安全模拟量输入模块，它在满足SIL 2及以下应用需求的同时，提供了具有竞争力的成本和高密度配置选项，适合需要大量模拟量监测点但安全等级要求并非最高的应用场景。

选型建议与注意事项

1. 明确安全完整性等级（SIL）要求：首先确认应用所需的SIL等级。AI6700通常适用于SIL 2及以下的应用。对于要求SIL 3的应用，需选用更高等级（如三重化）的模拟量输入模块（例如TRICONEX 4352AN系列）。

2. 确认系统兼容性：必须核实 AI6700 模块与您现有Tricon机架的型号（如v9, v10, v11）、背板类型和系统固件版本完全兼容。

3. 详细规划信号与配电：明确每个通道连接的变送器类型、是否需要模块提供环路配电（为两线制变送器供电），并计算总负载电流。确保信号电缆屏蔽层在正确端单点接地，以抑制干扰。

4. 配置与利用诊断：在TriStation工程软件中，应正确配置每个通道的工程单位、报警限值（如HH, H, L, LL）以及故障状态。确保诊断报警能有效上传至操作员界面，以便及时响应。

5. 遵循安全生命周期管理：安全仪表系统的任何硬件变更（包括模块更换）都必须遵循严格的管理变更（MOC）程序。更换模块后，需进行相应的功能测试，以验证其性能符合安全要求规范（SRS）。

6. 专业采购与安装：必须通过施耐德电气/Triconex官方或授权渠道采购正品模块。安装和接线应由经过培训的专业人员完成，遵循防爆和安全规范。对于关键回路，应考虑模块的冗余配置。定期进行回路测试，以验证包括传感器、接线和 AI6700 模块在内的整个输入回路的完整性。
