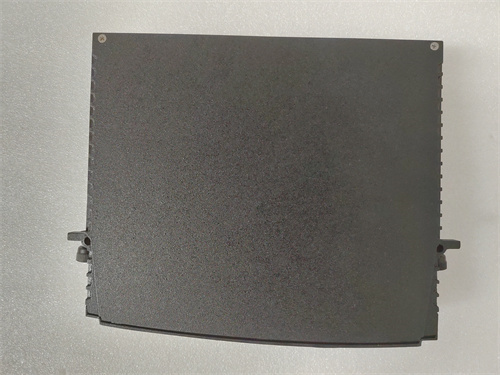

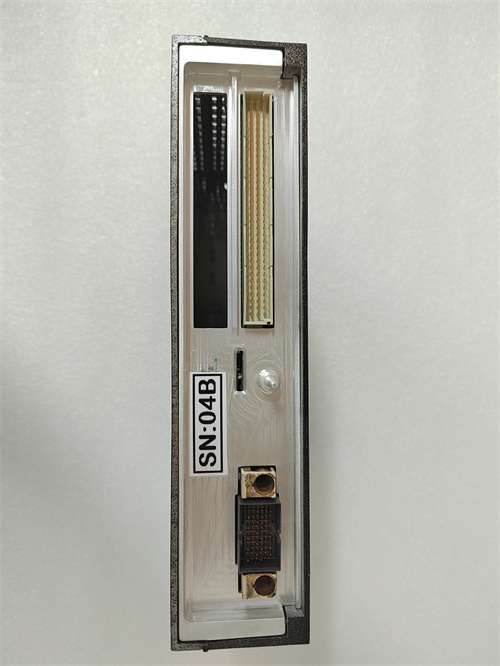

TRICONEX TCM 4355X

产品介绍

TRICONEX TCM 4355X 是英维思（Invensys，现属于施耐德电气）旗下Triconex品牌安全仪表系统（SIS）中的一款三重模块化冗余（TMR）通信模块。该模块是Tricon系统（如Tricon v9, v10, v11系列）网络架构的核心组件，专门负责在Tricon机架之间或Tricon系统与外部主机（如DCS、工程师站）之间建立和管理高速、可靠的冗余通信链路。TRICONEX TCM 4355X 严格遵循IEC 61508安全标准，其设计目标是在实现关键数据交换的同时，保持系统最高的安全完整性和可用性。在构建大规模、分布式的安全系统时，TRICONEX TCM 4355X 是实现多套Tricon控制器协同工作、集中监控和高效工程维护的关键通信桥梁。

产品参数

• 产品类型：三重模块化冗余（TMR）通信模块。

• 所属系统：Triconex Tricon 安全仪表系统。

• 安全认证：符合IEC 61508标准，适用于高安全完整性等级（SIL 3）应用。

• 核心功能：作为Tricon通信模块（TCM），主要提供Tri-Station（三模冗余）高速总线的连接能力，用于：

  • 机架间扩展：连接多个Tricon机架，构建更大的TMR系统。

  • 对等通信：实现多套Tricon控制器之间的高速、确定性的对等数据交换。

  • 与外部系统连接：通过可选适配器，连接至工厂网络（如以太网），与DCS、操作员站或资产管理系统通信。

• 通信介质与速率：通常支持通过同轴电缆或光纤进行连接，提供高达10 Mbps或更高的数据传输速率，确保大量安全数据实时同步。

• 冗余架构：模块本身采用TMR设计，内部包含三个独立的通信处理器和端口。物理通信链路也支持双冗余配置，确保通信路径无单点故障。

• 热插拔支持：在系统运行且配置允许的情况下，支持在线热插拔更换，极大提高了系统的可维护性和可用性。

• 诊断与状态指示：模块前端配备全面的LED状态指示灯，用于显示电源、通道活动、链路状态、同步状态及故障信息。具备强大的自诊断能力。

• 安装方式：模块化设计，安装在Tricon机架的指定插槽中。

优势与特点

1. 极致的安全性与可用性：TRICONEX TCM 4355X 的核心优势在于其将TMR原则延伸至通信层。三个独立的通信通道并行工作并进行表决，即使一个或两个通道发生故障，系统仍能通过健康的通道维持安全通信，同时发出诊断报警。这彻底消除了通信链路的单点故障，是构建超高可用性SIS网络的基础。

2. 高速、确定性的数据交换：专用的Tri-Station总线为Tricon系统内部提供了低延迟、高带宽的确定性通信。这对于需要多套Tricon控制器紧密协同的大型复杂应用（如多区紧急关断）至关重要，确保了安全逻辑执行的同步性和及时性。

3. 强大的系统扩展能力：通过使用 TCM 4355X 模块，用户可以将多个Tricon机架无缝连接，形成一个逻辑上统一但物理上分布的大型TMR系统。这允许将I/O点分散到不同的机柜，同时保持中央化的控制器处理，极大地增强了系统配置的灵活性。

4. 全面的诊断与可视化：模块提供清晰的本地状态指示和可通过工程软件（TriStation 1131）访问的详细诊断信息。维护人员可以实时监控每个通信通道的健康状况、数据流量和错误计数，便于快速定位和隔离网络问题。

5. 与Tricon生态系统的无缝整合：作为Tricon系统的原生通信组件，TRICONEX TCM 4355X 在硬件兼容性、软件配置和系统管理方面实现了深度优化。其配置和诊断完全集成在统一的工程环境中，简化了工程实施和运维管理。

应用领域与案例

TRICONEX TCM 4355X 主要用于需要大规模、高可靠性安全系统架构的流程工业领域。

• 案例一：大型海上油气平台全平台紧急关断（ESD）系统
  一个大型平台可能分为多个工艺区（如钻井、生产、公用工程）。每个区配置一套独立的Tricon控制器机架。通过 TRICONEX TCM 4355X 光纤网络将这些分散的机架连接起来，实现全平台安全逻辑的统一和协调。任一区域检测到危险，相关信号可通过高速网络瞬间传递至其他区域，触发全平台或分级关断。

• 案例二：化工联合装置多单元安全联动
  在大型乙烯工厂中，裂解炉、压缩机和分离装置等关键单元可能各自配备Tricon安全系统。使用 TCM 4355X 模块建立单元间的安全通信网络，当某一单元发生严重故障需紧急停车时，可将安全信号快速、可靠地传递至上下游单元，触发连锁停车，防止事故扩大。

• 案例三：输油管线泵站与阀室的远程安全监控
  在长距离输油管线上，主泵站和远程截断阀室均部署Tricon系统。通过 TCM 4355X 及光纤通信，将阀室作为远程I/O节点纳入主泵站安全控制器的管理之下。中心控制室可以实时监控所有站点的安全状态，并在管线泄漏时远程快速关断相关阀室。

与竞品对比

与霍尼韦尔安全管理系统（SM）的网络模块、横河ProSafe-RS的网络单元或HIMA HIQuad系统的通信模块相比，TRICONEX TCM 4355X 的独特优势在于：

• 贯穿始终的TMR架构：竞品的安全网络多采用双重化或带诊断的单通道架构，而Tricon的通信模块本身也是三重化的，将硬件冗余和表决机制贯穿于从输入、逻辑处理、通信到输出的整个链条，在架构上提供了更高的安全性和故障容错能力。

• 专用的高确定性安全总线：其Tri-Station总线是为安全系统内部通信量身定制的，在实时性和确定性方面优于基于标准工业以太网（尽管也支持）的解决方案，尤其适合对同步性要求极高的复杂联锁。

• 大规模分布式扩展能力：在构建地理分散但逻辑统一的大型安全系统方面，Tricon通过 TCM 4355X 实现的扩展方案非常成熟且经过大量项目验证，是其传统优势领域。

• 成熟度与行业认可：在石油天然气、化工等超高风险行业，Tricon的TMR架构和包括通信模块在内的完整解决方案拥有极高的市场占有率和口碑。

选型建议与注意事项

1. 明确系统架构需求：首先规划整个安全系统的规模和拓扑。确定需要互连的Tricon机架数量、物理距离、是否需要冗余通信路径，以此确定所需 TCM 4355X 模块的数量和类型（如电口或光口）。

2. 严格验证兼容性：确认该模块与您现有Tricon机架型号、主处理器型号及系统固件版本完全兼容。不同代际的通信模块可能存在互操作限制。

3. 精心设计通信网络：根据距离选择正确的通信介质（同轴电缆用于短距离，光纤用于长距离且抗干扰）。严格按照手册要求进行布线、端接和接地，确保物理层质量。对于冗余配置，两条物理路径应尽量分开敷设。

4. 专业的软件配置与测试：模块安装后，必须在TriStation 1131软件中进行正确的硬件组态和通信参数设置。系统上电后，必须进行全面的通信链路测试、冗余切换测试和网络负载测试，确保数据传输的准确性和可靠性。

5. 遵循安全生命周期管理：通信模块的变更属于安全系统的重要变更，必须遵循严格的管理变更（MOC）程序。任何修改和测试都应有详细记录。

6. 通过正规渠道采购与支持：必须通过施耐德电气/Triconex官方或授权渠道采购，以确保产品正宗并获得最新的技术文档与固件。鉴于其关键性，建议储备备件并制定详细的应急维护预案。操作和维护人员必须接受专业培训。
