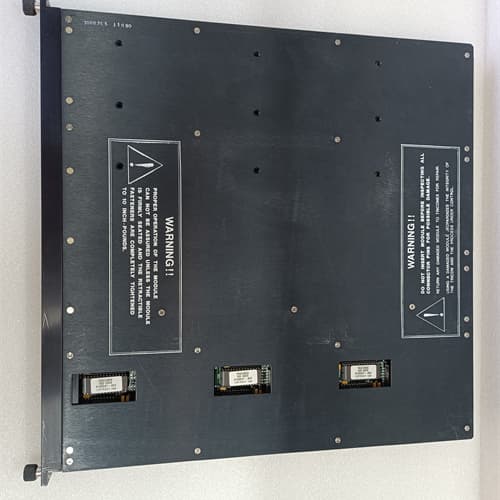

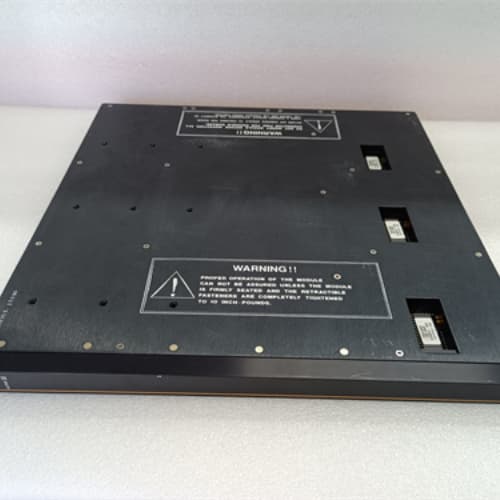

TRICONEX 3700A

产品介绍

TRICONEX 3700A 是英维思（Invensys，现属施耐德电气）旗下Triconex品牌安全仪表系统（SIS）中的一款三重模件冗余（TMR）模拟量输入模块。该模块隶属于经典的 Tricon v9 或 v10 系统，专门设计用于在石油化工、天然气、电力等高危流程工业中，高可靠性、高精度地采集现场关键的模拟量信号（如压力、温度、流量、液位）。TRICONEX 3700A 严格遵循IEC 61508安全标准，其核心设计理念是通过硬件三重化冗余和“三取二”表决机制，确保即使单个或多个内部通道发生故障，系统仍能输出正确的测量值或安全地进入故障状态，从而保障人员、设备与环境的安全。对于构建高完整性安全回路，TRICONEX 3700A 是确保过程变量可信输入的关键组件。

产品参数

• 产品类型：三重模件冗余（TMR）模拟量输入模块。

• 所属系统：Triconex Tricon v9/v10 安全仪表系统。

• 安全认证：符合 IEC 61508 标准，适用于 SIL 3 安全完整性等级应用。

• 通道配置：通常为 8 通道 高密度隔离输入。

• 输入信号类型：直流电流信号，标准范围为 4-20 mA。支持对现场两线制变送器进行环路供电。

• 测量精度：高精度，典型误差优于 ±0.1% 量程。

• 冗余架构：

  • 每个输入通道在物理上由 三个完全独立且同步工作的模拟量输入电路 组成。

  • 三个独立的测量值被送至三个主处理器进行 2oo3（三取二）表决，输出一个高置信度的“已表决”值。

• 诊断功能：

  • 内部诊断：持续监测模块内部三个电路的健康状态、电源和通信。

  • 外部诊断：可检测现场信号 断路（开路）、短路 及 超量程。

• 隔离：通道间电气隔离，有效防止信号串扰和共模干扰。

• 热插拔支持：在系统冗余配置允许的情况下，支持在线热插拔更换，便于维护。

• 连接方式：通过前部可拆卸的端子板（FTA） 连接现场信号线。

• 状态指示：模块前端配备多颗LED指示灯，用于显示电源、通道状态、通信及故障信息。

优势与特点

1. 极致的安全性与可用性：TRICONEX 3700A 的核心优势在于其硬件三重化冗余（TMR）设计。该架构提供了极高的容错能力，单一甚至双路内部故障不会导致信号丢失或误报警，系统仍能基于健康的通道输出正确值并报告故障，实现了故障安全与高可用性的完美结合。

2. 高精度与高可靠性：专为安全关键应用设计，采用高质量的元件和严格的制造工艺，确保长期测量的准确性和稳定性。其出色的抗干扰能力保证了在恶劣工业电气环境下的信号纯净度。

3. 全面的诊断与可预测性维护：模块提供强大的在线自诊断和现场回路监测功能。任何内部硬件故障或外部信号异常都能被即时检测并上传至工程师站，使维护人员能够实现预测性维护，在故障影响安全功能前进行干预，避免了隐蔽性故障风险。

4. 与Tricon生态系统的无缝集成：作为Tricon系统的原生组件，TRICONEX 3700A 在机械安装、电气接口、软件组态（使用TriStation 1131软件）和系统诊断方面实现了深度优化。其配置和状态管理完全集成在统一的安全工程环境中。

5. 便于维护与更换：模块化设计和热插拔特性（在允许条件下）极大简化了维护工作，显著减少了系统停机时间，提高了整个安全系统的可维护性。

应用领域与案例

TRICONEX 3700A 专门用于对安全有极端要求的流程工业安全仪表系统（SIS）或紧急停车系统（ESD）。

• 案例一：海上油气平台高压分离器压力安全保护
  在原油生产分离器中，压力是关键安全参数。多个压力变送器的4-20mA信号接入 TRICONEX 3700A 模块。当压力达到高高安全限值时，经过TMR系统可靠表决后，触发紧急关断阀，隔离工艺段。其三重化设计确保即使一个压力变送器或模块内部单一路径故障，保护功能依然有效。

• 案例二：化工反应器温度连锁保护
  在放热反应器中，反应温度必须严格控制。热电偶或热电阻信号经变送器转换为4-20mA后送入3700A模块。模块的高精度和快速响应确保了温度测量的可靠性，其诊断功能能提前预警传感器断线，防止因测量失效导致反应失控。

• 案例三：天然气输送管线压缩机出口压力监测
  在长输管线压气站，压缩机出口压力是防止管线超压的关键。该模块可靠地采集压力信号，其TMR架构和诊断功能为安全系统提供了最高等级的信号可信度，确保在压力异常时能够可靠执行保护动作。

与竞品对比

与采用双重化（如HIMA）或单通道带诊断架构的模拟量输入模块相比，TRICONEX 3700A 及Tricon TMR系统的独特优势在于：

• 硬件冗余的彻底性：将硬件三重化贯彻于信号采集的最前端，提供了最高的安全失效分数和硬件故障容错能力，特别适合风险最高的应用场合。

• 在超高风险行业的广泛应用与认可：在石油天然气、化工等行业，Tricon的TMR架构已成为事实上的高标准，尤其适用于大型、复杂的ESD系统，其可靠性和安全性得到了数十年的现场验证。

• 诊断覆盖的深度：其诊断不仅针对模块自身，还能有效覆盖现场回路故障（如断线），提供了从传感器到逻辑解算器输入端的完整诊断链。

• 施耐德电气生态下的整合优势：纳入施耐德旗下后，能与Foxboro DCS等系统进行更紧密的集成，为用户提供从过程控制到安全保护的一体化解决方案。

选型建议与注意事项

1. 确认安全完整性等级（SIL）要求：TRICONEX 3700A 适用于要求 SIL 3 的最高等级应用。选型前必须进行安全风险评估，确认所需SIL等级。

2. 严格验证系统兼容性：必须确认该模块与您现有的 Tricon 机架型号（v9/v10）、主处理器型号及系统固件版本 完全兼容。

3. 详细规划信号与配电：明确每个通道连接的变送器类型、是否需要环路配电，并计算总负载电流。确保信号电缆屏蔽层正确单点接地。

4. 专业软件组态与测试：必须使用Triconex认证的 TriStation 1131 软件进行硬件组态、参数设置（如量程、报警值）和诊断使能。组态后，需进行全面的模块诊断测试和信号注入测试，验证其表决逻辑和保护功能。

5. 遵循安全生命周期管理：安全系统组件的任何变更都必须遵循严格的管理变更（MOC）程序。更换模块后，需更新安全相关文档，并可能需要进行部分安全验证测试。

6. 通过官方渠道采购与支持：必须通过施耐德电气/Triconex官方或授权渠道采购，以确保获得正品、最新的技术文档和固件。强烈建议为关键系统储备备件。操作和维护人员需接受专门的Tricon系统及安全工程培训。所有测试和维护活动必须有详细记录。
