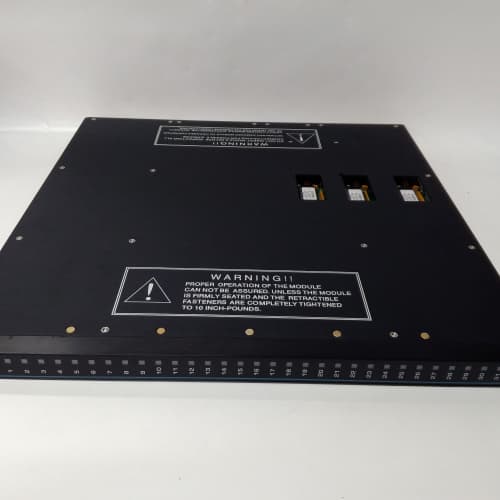

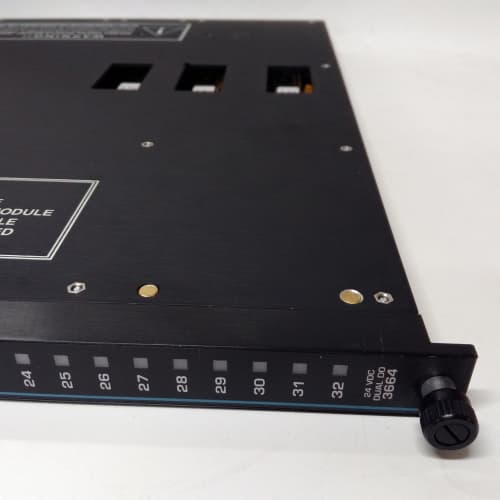

TRICONEX 3664

产品描述

TRICONEX 3664 是施耐德电气旗下TRICONEX品牌Tricon系列安全仪表系统（SIS）及关键控制系统的核心组件，具体为安全型数字量输入模块。该模块是Tricon v9、v10或v11系统架构中的关键I/O组件，专门设计用于在石油、天然气、化工、电力等高风险行业的安全关键应用中，可靠地采集来自现场安全设备的开关量状态信号。TRICONEX 3664 采用三重模件冗余（TMR）架构或高可靠性的单通道安全设计（取决于具体版本），能够诊断内部故障并导向安全状态，确保即使出现单点故障也不会影响安全功能的执行。它连接诸如紧急停车按钮、火焰探测器、压力安全开关等现场设备，并将信号安全地传输至Tricon主处理器进行逻辑判断。在需要达到高安全完整性等级（SIL 3）的场合，TRICONEX 3664 是实现可靠安全联锁的第一道关键硬件屏障。

产品参数

• 品牌与系列： TRICONEX (Schneider Electric)， Tricon 安全系统

• 产品型号： 3664

• 模块类型： 安全型数字量输入（DI）模块

• 安全标准： 符合IEC 61508标准，支持SIL 3安全完整性等级。

• 架构： 可能采用三重模件冗余（TMR）设计，包含三个独立的输入通道，由主处理器进行三取二表决；或为经过安全认证的高可靠性单通道设计。

• 输入类型： 通常支持干接点（无源触点）或电压型（如24V DC， 48V DC， 120V AC/DC）输入。

• 通道数量： 通常为8通道或16通道（具体需根据版本确认）。

• 诊断功能： 具备强大的内部诊断能力，包括断线检测、短路检测、交叉通道检测、模块健康状态监测等。

• 响应时间： 快速且确定性的响应时间，满足安全系统对快速动作的要求。

• 隔离： 通道之间以及通道与系统背板之间具有高等级电气隔离。

• 安装方式： 模块化设计，可热插拔（在系统允许条件下），安装在Tricon机架的指定槽位。

• 工作温度： 宽工业温度范围。

优势与特点

1. 极高的安全性与可用性： TRICONEX 3664 的核心优势在于其TMR或高可靠性设计，提供了极高的容错能力和安全性。单一组件故障不会导致系统失效，且能立即被诊断出来，保障了安全系统的高可用性（Availability）和安全完整性。

2. 强大的诊断能力： 模块提供从现场回路到内部电路的全面诊断，能够检测到细微的故障（如电阻漂移、接触不良），远超普通PLC DI模块的诊断范围，是实现预防性维护和满足SIL要求高诊断覆盖率的关键。

3. 热插拔维护性： 支持在线热插拔更换（在冗余配置或系统允许时），允许在不中断生产过程或安全保护的情况下更换故障模块，极大提高了系统的可维护性和在线时间。

4. 经过认证的 SIL 3 能力： 作为经过TÜV等机构认证的SIL 3组件，其硬件故障裕度和安全失效分数（SFF）满足最高安全等级的要求，为用户提供法规合规性的保证。

5. 与Tricon系统深度集成： 作为Tricon生态系统的原生模块，其配置、诊断和维修完全集成在Tricon的工程软件（如TriStation）和诊断工具中，提供无缝的用户体验。

应用领域与案例

TRICONEX 3664 模块专用于对功能性安全有最严格要求的超高风险行业的安全仪表系统。

• 应用领域： 海上油气平台、陆上天然气处理厂、炼油厂、石化装置、火电厂锅炉保护系统（FSSS）、核电站辅助系统。

• 应用案例： 在液化天然气（LNG）接收站的高压输送泵区，TRICONEX 3664 模块用于采集多个安全仪表信号，如泵轴承温度高高开关、密封泄漏检测开关和手动紧急停机按钮。这些信号通过3664 模块的冗余通道采集并表决后送入Tricon控制器。一旦任一信号触发，控制器会通过安全输出模块立即执行预定义的联锁逻辑，停止泵运行并关闭相关阀门，防止设备损坏和危险的天然气泄漏。

与竞品对比

与使用普通PLC的DI模块构建安全系统或与其他品牌（如HIMA， ABB）的安全系统DI模块相比，TRICONEX 3664 的核心优势在于其独特的TMR架构、市场领导地位和在超大型复杂安全应用中的成熟经验。

• VS 普通PLC DI模块： 普通模块不具备SIL认证，诊断能力弱，无法实现故障容错。3664 是专为安全而生的产品，在设计和认证上有着本质区别。

• VS 其他安全系统DI模块（如HIMA F3系列）： HIMA等也是顶级安全系统供应商。TRICONEX 3664 及其Tricon系统在全球油气和石化领域的市场份额和应用广度上具有传统优势，其TMR架构提供的超高可用性（在线维护能力）和庞大的现有用户群是其显著特点。选择往往取决于行业习惯、现有资产和工程团队的经验。

选型建议与注意事项

1. 安全生命周期合规： 选择TRICONEX 3664 必须是整个安全生命周期（从HAZOP分析到维护）的一部分。需基于安全要求规格书（SRS）和安全完整性等级（SIL）验证结果进行选型。

2. 系统兼容性确认： 必须确认3664 模块与现有的Tricon系统版本（v9， v10， v11）、机架类型和槽位完全兼容。不同版本的模块可能不能混用。

3. 现场回路设计： 必须按照Tricon手册要求设计现场接线，包括必要的隔离栅、继电器和终端电阻，以确保信号质量和满足本安/防爆要求。

4. 细致的配置与测试： 在TriStation软件中需正确配置模块类型、通道参数和诊断功能。投入运行前，必须对每个通道进行包括诊断测试在内的完整功能测试（FAT/SAT）。

5. 专业维护与变更管理： 任何硬件更换或配置修改都必须遵循严格的安全管理流程和变更管理（MOC）程序。操作人员需经过专门培训。

6. 文档与认证： 在实施前，务必从TRICONEX 3664产品页面获取硬件手册、安全手册和认证证书。所有安全相关的设计和操作都必须有完整文档记录。强烈建议由具备功能安全资质和经验的专业团队进行系统设计、工程实施和维护。
