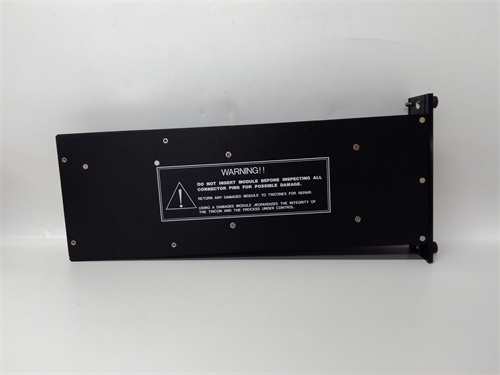

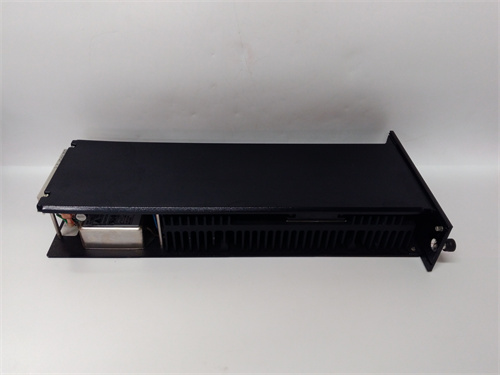

TRICONEX 8312

产品简介与概述

TRICONEX 8312 是一款由施耐德电气（Schneider Electric）旗下Triconex部门生产的高完整性数字量输出模块，属于Tricon系列安全仪表系统（SIS）的核心组件。该模块专为关键过程控制和安全联锁应用设计，能够将安全控制器的数字指令转换为可靠的开关信号，驱动电磁阀、继电器、指示灯等现场设备。TRICONEX 8312 采用三重化冗余架构，确保在单一通道故障时仍能安全、准确地输出控制信号，实现故障容错和安全联锁功能。

作为Tricon安全系统的关键输出组件，TRICONEX 8312 体现了Triconex在安全控制领域超过半个世纪的专业经验。该模块符合IEC 61508功能安全标准，适用于SIL 3等级的安全应用，广泛应用于石油化工、油气开采、电力发电和冶金等关键工业领域。TRICONEX 8312 代表了过程工业安全控制系统中数字量输出的最高可靠性和完整性水平。

技术参数

TRICONEX 8312 数字量输出模块专为安全关键应用优化设计，其主要技术参数如下：

• 产品类型： 三重化冗余数字量输出模块

• 兼容系统： Tricon安全仪表系统

• 输出通道数量： 32通道

• 输出信号类型： 数字量输出，24V DC

• 输出电流： 每通道0.5A（典型值）

• 输出保护： 短路保护、过载保护

• 冗余架构： 三重化冗余（TMR），每个输出通道由三个独立电路驱动

• 故障容错： 支持单通道故障下的继续运行

• 安全完整性等级： SIL 3（符合IEC 61508）

• 诊断功能： 在线自诊断、输出回路监测、看门狗定时器、电压监视

• 通信接口： Tricon系统总线接口

• 隔离： 通道间隔离，通道对背板隔离

• 指示： 前面板LED指示通道状态和模块健康状态

• 工作电压： 由Tricon系统背板供电

• 功耗： <15W（典型值）

• 工作温度： 0°C至+60°C

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 安装方式： 安装在Tricon系统机架中

• 认证： TÜV SIL 3认证，CE，UL，CSA

TRICONEX 8312 的高可靠性和TMR冗余架构使其成为安全关键数字输出应用的理想选择。

优势与特点

TRICONEX 8312 的主要优势在于其三重化冗余架构、全面的诊断能力和与Tricon系统的无缝集成。

1. 三重化冗余（TMR）架构： TRICONEX 8312 采用真正的三重化冗余设计，每个输出信号由三个独立的电路并行处理，信号在输出级进行“三取二”表决。即使单个输出电路发生故障，模块仍能输出正确的控制信号，确保安全功能不中断。TRICONEX 8312 的TMR架构实现了高可用性和高安全性，特别适用于无法容忍误跳车或拒跳车的关键应用。

2. SIL 3安全完整性等级： TRICONEX 8312 经过TÜV认证，符合IEC 61508功能安全标准，适用于SIL 3等级的安全应用。这意味着该模块能够满足最严格的安全要求，可应用于石油化工紧急停车系统（ESD）、火气系统（FGS）和关键设备保护等场景。TRICONEX 8312 的安全认证为用户提供了合规保证，简化了安全系统的验证过程。

3. 全面的输出回路诊断： TRICONEX 8312 提供强大的输出回路监测功能，包括开路检测、短路检测、回路电流验证和负载电阻测量。这些诊断信息通过系统总线报告给安全控制器，使操作员能够及时发现现场接线问题或执行机构故障。TRICONEX 8312 的诊断能力大大减少了现场排查时间，提高了系统可用性。

4. 高通道密度： TRICONEX 8312 提供32个数字输出通道，在单个模块中实现高密度输出能力。这种高通道密度节省了机架空间，降低了每点输出成本，特别适合需要大量数字输出点的安全应用场合。TRICONEX 8312 的高通道密度是其在大型安全系统中的优势。

5. 通道间隔离： TRICONEX 8312 提供通道间的电气隔离，防止单个通道的故障（如现场短路）影响到其他通道的正常工作。这种隔离设计显著增强了系统的鲁棒性，确保多个输出回路可以安全地在同一模块上运行。

6. 热插拔支持： 在冗余系统配置下，TRICONEX 8312 支持热插拔功能，允许在系统运行状态下更换模块。当某个I/O模块需要维护或更换时，无需停机即可完成操作，大大提高了系统的可用性和维护便利性。

7. 在线自诊断： TRICONEX 8312 持续进行全面的在线自诊断，包括处理器监视、内存测试、通信验证和电源监视。任何检测到的故障都会立即报告给系统，并采取预定义的安全动作，确保系统始终处于已知的安全状态。

8. 快速响应能力： TRICONEX 8312 具有快速的输出响应能力，能够在毫秒级时间内响应安全控制器的输出指令，满足紧急停车等时间关键应用的要求。

应用领域与实际案例

TRICONEX 8312 广泛应用于对安全性和可用性要求最高的关键工业领域。

• 石油化工行业： 在炼油厂的催化裂化装置、加氢裂化装置和乙烯裂解炉中，TRICONEX 8312 驱动紧急停车系统的电磁阀，控制关键阀门的快速关闭。TRICONEX 8312 的SIL 3认证和高可靠性确保了这些高温高压过程的安全运行。在紧急停车系统中，TRICONEX 8312 的快速响应和故障容错能力至关重要。TRICONEX 8312 在石油化工领域的应用充分证明了其价值。

• 油气开采： 在海上采油平台和陆上天然气处理厂，TRICONEX 8312 用于控制安全阀、紧急关断阀和火气系统的报警设备。TRICONEX 8312 的TMR架构确保了关键安全功能在恶劣环境下的连续可靠运行。

• 电力行业： 在超超临界火电机组和核电站中，TRICONEX 8312 控制汽轮机紧急跳闸系统、锅炉安全监控系统的电磁阀和继电器。TRICONEX 8312 的高可靠性对于防止设备损坏和保障人员安全至关重要。

• 化工行业： 在精细化工和制药生产中，TRICONEX 8312 用于批处理反应器的安全联锁系统，控制进料阀、搅拌器和加热器的电源。TRICONEX 8312 的精确控制确保了化学反应的安全进行。

• 管道输送： 在长输油气管道的压气站和泵站，TRICONEX 8312 控制紧急关断阀和放空阀，保护管道系统安全。TRICONEX 8312 的高可靠性确保了管道输送的安全可靠。

• 冶金行业： 在炼铁高炉、炼钢转炉等高温高压设备的安全保护系统中，TRICONEX 8312 控制紧急放散阀和冷却水阀，确保设备和人员安全。

竞品对比

TRICONEX 8312 的主要竞争对手包括HIMA的F系列数字量输出模块、ABB的S800 I/O安全型数字输出模块和西门子的S7-400F/FH数字量输出模块。

• 优势： TRICONEX 8312 采用真正的三重化冗余（TMR）架构，相比竞争对手的双通道（1oo2D）或“二取二”架构，提供了更高的容错能力和可用性。在诊断覆盖率和自诊断功能方面，TRICONEX 8312 处于行业领先地位。与Tricon安全控制器的无缝集成也是其重要优势，确保整个安全系统的协同工作。

• 劣势： TRICONEX 8312 作为Tricon专有系统的组成部分，不能直接用于其他品牌的安全系统。相比一些基于开放标准的安全I/O模块，TRICONEX 8312 的价格较高，反映了其TMR架构和高安全等级。对于SIL 2等级的应用，TRICONEX 8312 的功能可能过于强大，存在过度配置的情况。

选型建议与注意事项

在选择和使用 TRICONEX 8312 时，请考虑以下几点：

1. 安全等级确认： 确认您的应用所需的安全完整性等级（SIL）。TRICONEX 8312 适用于SIL 3应用，对于要求较低的应用，可能有更经济的替代方案。

2. 输出通道规划： TRICONEX 8312 提供32个数字输出通道。根据您的输出点数选择合适的模块数量，并考虑未来可能的扩展需求。

3. 负载匹配： 确认现场负载（电磁阀、继电器等）的电压和电流要求与TRICONEX 8312 的输出能力匹配。对于大电流负载，可能需要使用中间继电器。

4. 系统冗余设计： 对于关键安全系统，考虑在Tricon系统中配置冗余的TRICONEX 8312 模块，进一步提高可用性。冗余配置需要相应的机架空间和电源容量。

5. 备件策略： 对于关键安全系统，建议库存备用TRICONEX 8312 模块，以便在故障时快速更换，最小化系统停机时间。

6. 专业维护： TRICONEX 8312 的安装和维护应由经过Triconex培训的合格人员完成，确保系统安全和正确操作。

安全注意事项： TRICONEX 8312 是安全仪表系统的关键组件，其安装和维护必须遵循严格的安全规范：

• 所有安装、配置和维护工作必须由经过Triconex培训的合格人员完成

• 在操作TRICONEX 8312 和相关设备前，遵守现场安全规程

• 在危险区域安装时，确保遵循适用的防爆要求和认证规定

• 定期进行安全系统的功能测试，验证TRICONEX 8312 和相关回路的正常工作

• 任何时候都不得绕过或禁用安全输出功能，以免危及设备和人员安全

• 遵循Triconex提供的用户手册和安全手册中的所有指导

• 妥善保管TRICONEX 8312 的配置参数和测试记录，便于故障分析和安全审计
