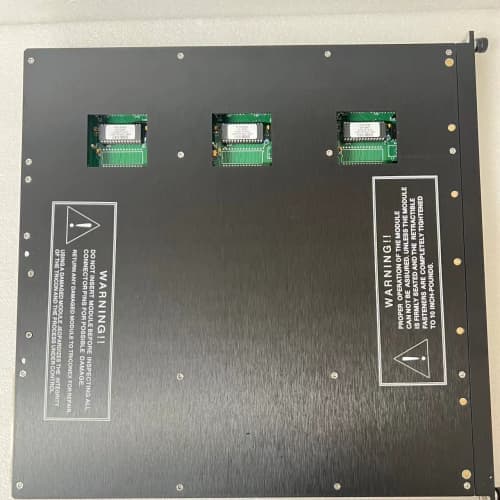

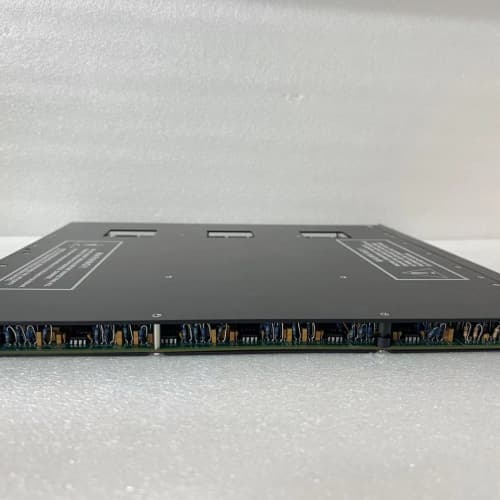

TRICONEX 3564

产品描述

TRICONEX 3564 是施耐德电气（Schneider Electric）旗下Triconex品牌生产的一款高性能、高完整性的安全仪表系统（SIS）数字量输出模块，属于Tricon v1系列或Tri-GP系列控制系统的重要组成部分。具体而言，TRICONEX 3564 是一款32点数字量输出模块，专门设计用于在关键安全应用中，将Tricon控制器的安全逻辑运算结果可靠地输出至现场执行机构，如紧急关断阀（ESDV）、泄压阀、继电器、声光报警器等。该模块采用Triconex专利的三重化冗余（TMR）架构，内部集成了三个完全独立并行的支路，每个支路都有自己的输出电路。TRICONEX 3564 以其极高的安全完整性、故障容错能力和诊断覆盖率，广泛应用于石油化工、油气运输、电力、冶金等对生产安全要求极为严苛的工业领域，是实施安全联锁保护、火灾与气体监测、燃烧器管理等关键安全功能的理想选择。

产品参数

• 品牌：TRICONEX / 施耐德电气

• 型号：[TRICONEX 3564]（请在此处插入您的产品链接）

• 产品系列：Tricon v1 / Tri-GP

• 类型：数字量输出模块

• 输出点数：32点

• 输出类型：固态继电器输出 / 场效应管（FET）输出

• 输出电压：24V DC（典型值）

• 输出电流：每点最大 2.0A（具体需参考手册，通常需降额使用）

• 模块总电流：受限于模块总功率和散热条件

• 保护功能：过流保护、短路保护、过温保护

• 故障容错：三重化冗余（TMR）架构，单点故障不影响输出

• 诊断：全面的在线自诊断，包括输出状态回读、电压监测、负载监测

• 隔离：输出通道与系统逻辑之间光耦隔离，通道间隔离

• 状态指示：每个输出点均有LED状态指示灯，模块状态指示灯

• 供电：由Tricon机架电源模块通过背板供电

• 工作温度：0°C 至 +60°C

• 安装方式：Tricon专用机架插槽安装

• 认证：TÜV Rheinland SIL 3 认证，CE, UL, CSA, FM 等

优势特点

1. 三重化冗余（TMR）架构：[TRICONEX 3564] 最核心的优势在于其采用了Triconex专利的三重化冗余（TMR）架构。模块内部包含三个完全独立、并行运行的支路（分电路），每个支路独立处理输出信号。三个支路的输出通过硬件表决机制进行比较，最终驱动现场设备。这种设计使得即使任何一个支路发生故障，另外两个正常支路仍能继续工作，确保输出信号的正确性，实现了真正的“故障安全”和“容错控制”，完美满足SIL 3等级安全应用的要求。

2. 全面的在线自诊断：该模块具备极其强大的在线自诊断功能，能够持续监测自身的健康状况。它包括输出状态回读（在输出动作后回读实际输出电压）、负载电压监测、输出电路温度监测、短路和过载保护等。一旦检测到任何异常（如输出与命令不符、负载开路、电路过热），模块会立即将故障信息报告给主处理器，并在确保安全的前提下采取相应措施（如切断输出、点亮故障指示灯）。这种高诊断覆盖率（通常>99%）是安全仪表系统获得TÜV SIL认证的基础。

3. 高完整性输出驱动能力：TRICONEX 3564 的输出电路设计能够直接驱动各类安全关键执行机构，如紧急关断阀的电磁阀、安全继电器的线圈等。每个输出通道都具有较高的驱动能力（每点2A），并且内置了过流和短路保护，能够承受现场可能出现的电气故障，保护模块自身和背板电路不受损坏。输出回路的设计也考虑了感性负载的关断反电动势抑制。

4. 热插拔支持：在系统运行状态下，TRICONEX 3564 支持热插拔。这意味着当某个输出模块出现故障需要更换时，维护人员可以直接从机架中拔出故障模块，并插入新的模块，而无需关闭整个控制系统的电源。新模块插入后，会被系统自动识别和初始化，投入正常运行。这一功能对于连续性生产过程至关重要，将对生产的影响降至最低。

5. 与Tricon系统无缝集成：作为Triconex系统的原生输出模块，[TRICONEX 3564] 在物理尺寸、电气接口和通信协议上与Tricon主处理器（如MP3001/MP3008）、通信模块（如4351/4352）和电源模块完美兼容。通过Tricon的工程软件（如TriStation 1131），用户可以方便地对模块进行配置、编程和诊断，实现即插即用，大大简化了安全系统的工程组态和维护工作。

应用领域与应用案例

• 应用领域：

  • 石油化工：紧急停车系统（ESD）、火灾与气体监测系统（F&G）、燃烧器管理系统（BMS）。

  • 油气运输：管道压力保护、压缩机组的紧急关断、储罐区的安全联锁。

  • 电力行业：锅炉安全监控系统（FSSS）、汽轮机紧急跳闸系统（ETS）。

  • 冶金行业：高炉、转炉的紧急切断系统。

  • 制药行业：关键工艺参数的监控与安全联锁。

• 应用案例：

  • 案例一：大型炼化一体化项目ESD系统
    在某千万吨级炼化一体化项目中，核心的紧急停车系统（ESD）采用了基于 [TRICONEX 3564] 的Tricon控制系统。TRICONEX 3564 模块负责接收来自Tricon主处理器的关断指令，并驱动现场数十个紧急关断阀（ESDV）的电磁阀。在一次反应器超温的紧急情况下，安全逻辑正确触发，该模块可靠地向所有相关阀门输出了关断信号，成功隔离了危险源，避免了可能发生的灾难性事故，保护了人员和设备安全。

  • 案例二：天然气长输管线压缩机站ESD系统
    某跨国天然气管线的关键压缩机站，其紧急停车系统采用了Tricon控制器。TRICONEX 3564 模块用于驱动压缩机组的紧急放空阀、燃料切断阀和润滑油泵的停止回路。得益于模块的高诊断覆盖率，在一次现场电缆绝缘损坏导致输出回路对地漏电时，模块及时检测到异常并报告，同时保持了正确的输出状态，避免了误停车。维护人员得以在计划内停机时修复故障，保障了管线连续输气的可靠性。

竞品对比

与市场上同等级的高端安全仪表系统（SIS）输出模块（如Honeywell的安全输出模块、ABB的Triguard系列输出模块、Siemens的S7-400F/FH系列输出模块、HIMA的输出模块等）相比：

• 优势：[TRICONEX 3564] 作为Triconex TMR架构的核心组件，在过程工业安全领域拥有极高的声誉和广泛的装机量。其真正的三重化硬件表决和高诊断覆盖率，为用户提供了极高的安全完整性和可用性。Triconex在石油化工等领域的深厚经验，使其成为许多大型跨国企业的首选安全平台。

• 劣势：作为高端安全仪表系统的专用模块，TRICONEX 3564 的采购和维护成本相对较高。其配置和编程需要专门的知识和工具，对工程师的专业技能要求较高。相对于一些新一代基于以太网的安全I/O模块，其通信方式可能显得传统。

选型建议与注意事项

• 选型建议：

  1. 确认系统兼容性：在订购 [TRICONEX 3564] 前，必须确认您的控制系统是Triconex的Tricon v1或Tri-GP系列，并核对主处理器型号、机架类型和系统软件版本是否与该模块完全兼容。

  2. 核算输出负载：详细统计每个输出通道需要驱动的负载类型（如电磁阀、继电器）及其额定电流、浪涌电流。确保单点负载电流不超过模块的额定值（通常需降额使用，如按每点1.0A或更低使用），并考虑感性负载的灭弧措施。

  3. 确定电源和散热：确认机架电源模块的容量能够支持所有模块的总功耗，并确保机柜内有良好的通风散热条件，因为高功率输出模块会产生较多热量。

  4. 考虑安全等级：根据应用所需的安全完整性等级（SIL），确认TRICONEX 3564的认证等级是否满足要求。Triconex产品通常支持SIL 3应用。

• 注意事项：

  • 安装、接线、配置和维护工作必须由经过施耐德电气/Triconex培训、具备安全仪表系统专业知识的资深工程师执行，严格遵守相关安全标准和操作规程。

  • 模块涉及安全关键功能，任何操作失误都可能导致严重后果，必须格外谨慎。

  • 模块对静电敏感，操作前务必做好防静电措施。

  • 虽然支持热插拔，但建议在非危险操作条件下进行，并严格遵守Triconex的操作规程。在更换模块前，需确认相关安全联锁回路已采取旁路或其他安全措施，防止误动作。

  • 接线时，必须严格按照TRICONEX 3564的产品手册和安全联锁图纸进行。输出回路应使用合适的导线，并确保连接牢固可靠。对于驱动感性负载的回路，必须在负载两端反向并联续流二极管（直流负载）或阻容吸收电路（交流负载），以保护模块输出触点。

  • 在TriStation 1131或更高级的工程软件中进行配置时，必须仔细核对每个输出点的逻辑关系、动作时间和诊断参数。任何修改都应经过严格的测试和审批流程。

  • 定期对安全仪表系统进行功能测试，包括对TRICONEX 3564模块的通道测试，以验证其在故障情况下的响应是否符合设计要求。所有测试应详细记录并存档。

  • 为确保产品品质和获得准确的技术支持与售后服务，请务必通过施耐德电气官方授权的渠道或核心合作伙伴采购正品TRICONEX 3564。
